12.16.2. Ремонт рулевой колонки

ОБЩИЕ СВЕДЕНИЯ

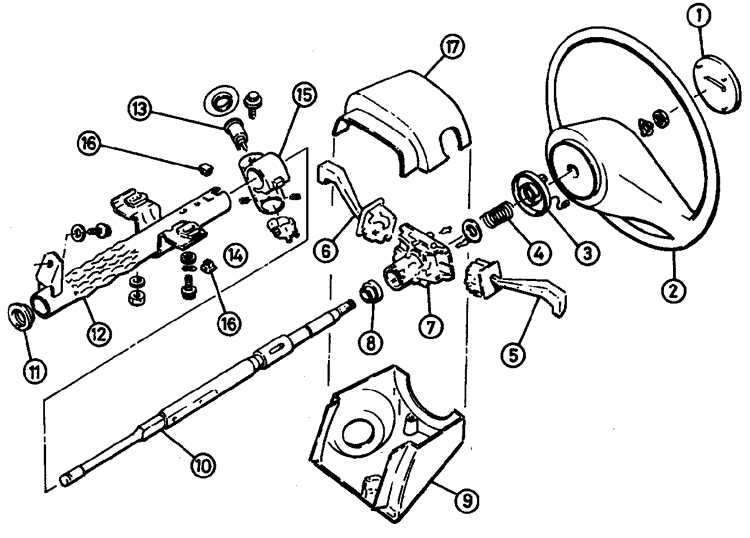

Элементы рулевой колонки без регулировки угла наклона

12.16.2 Ремонт рулевой колонки Opel Kadett E

1 – кнопка звукового сигнала,
2 – рулевое колесо,
3 – узел кулачка,
4 – пружина,
5 – переключатель освещения и поворотов,
6 – переключатель стеклоомывателя и стеклоочистителя,
7 – держатель переключателей,
8 – подшипник,
9 – нижний кожух рулевой колонки,

10 – рулевой вал,
11 – центрирующая пластиковая шайба,
12 – труба рулевой колонки,
13 – цилиндр замка зажигания,
14 – замок зажигания,
15 – кожух замка зажигания,
16 – предохранители держателя переключателей,
17 – верхний кожух рулевой колонки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рулевую колонку с автомобиля.

2. Используя лезвие отвертки как рычаг, освободите фиксаторы кожуха замка зажигания, затем поверните кожух против часовой стрелки и снимите его с рулевой колонки.

3. Для снятия подшипника с кожуха замка зажигания освободите два фиксатора подшипника и, используя трубчатую оправку, установленную на наружное кольцо подшипника, выбейте подшипник. При установке нового подшипника проверьте, что упорная шайба и фиксирующая пружина правильно установлены.

4. Отвинтите винты с потайной головкой и снимите кожух замка зажигания. Не снимайте одновременно выключатель и цилиндр замка зажигания для того, чтобы сохранить их взаимное расположение.

5. Если рулевая колонка установлена в автомобиле, вывинтите верхний зажимной болт крепления эластичной муфты к рулевому валу.

6. Извлеките рулевой вал из рулевой колонки.

7. Временно установите пластиковую центровочную шайбу в нижней части трубы рулевой колонки.

8. Установите рулевой вал в трубу рулевой колонки.

9. Если рулевая колонка установлена в автомобиле, соедините рулевой вал с эластичной муфтой и ввинтите верхний зажимной болт крепления эластичной муфты, но не затягивайте его окончательно.

10. Установите замок зажигания и закрепите его винтами с потайной головкой.

11. Установите кожух замка зажигания с новыми фиксаторами.

12. Если рулевая колонка установлена в автомобиле, переместите рулевой вал вверх до упора и затяните зажимной болт крепления эластичной муфты.

13. Проверьте, что передние колеса автомобиля установлены в положение для движения прямо вперед, а верхний болт крепления эластичной муфты расположен в горизонтальном положении.

14. Дальнейшая сборка производится в последовательности, обратной разборке.

15. Установите рулевое колесо.
