Снятие, установка, разборка и сборка наружной ручки и цилиндра замка двери задка (модель Corsa)

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выверните держатели подъемного шнура крышки багажного отделения из внутренней облицовки.
  2. Снимите внутреннюю обивку с фиксаторов.
  3. Отсоедините штангу привода замка от цилиндра замка. Для этого поверните пластмассовый зажим и снимите его со штанги.
  4. Выверните болты крепления и снимите наружную ручку.

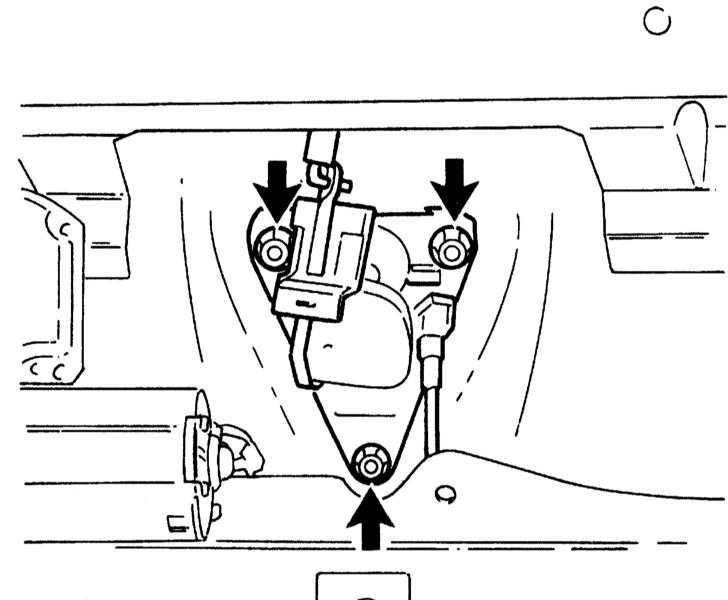

Болты крепления наружной ручки

13.30 Снятие, установка, разборка и сборка наружной ручки и цилиндра замка двери задка (модель Corsa) Opel Corsa
  1. Отсоедините штангу привода единого замка от э/мотора.

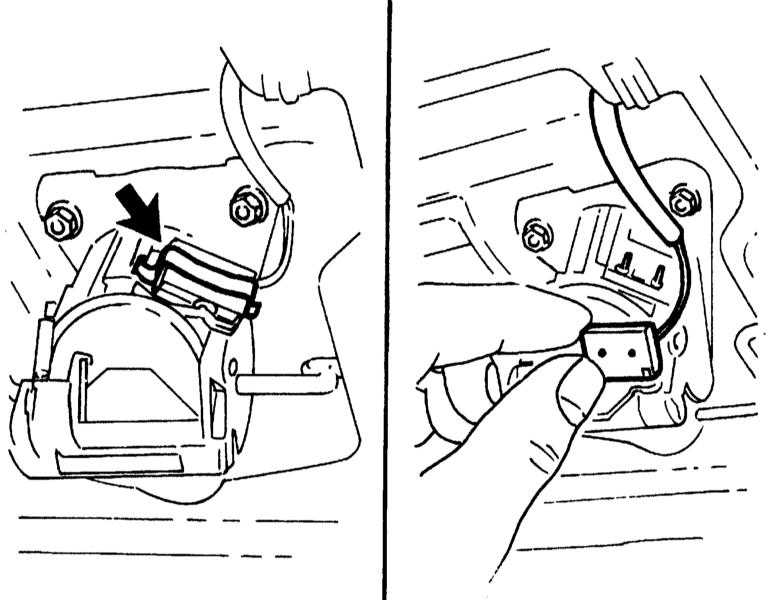

  2. При наличии противоугонной сигнализации снимите микровыключатель, предварительно сняв пружинную скобу.

Снятие переключателя противоугонной системы

13.30 Снятие, установка, разборка и сборка наружной ручки и цилиндра замка двери задка (модель Corsa) Opel Corsa

Разборка и сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Вставьте ключ в цилиндр замка.

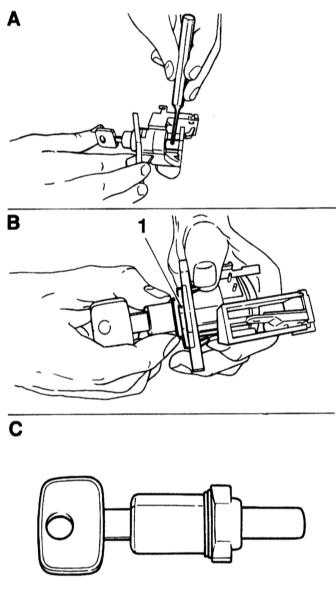

  2. Выбейте штифт выколоткой диаметром 2 мм (обратитесь к фрагменту A).

Порядок снятия цилиндра замка

13.30 Снятие, установка, разборка и сборка наружной ручки и цилиндра замка двери задка (модель Corsa) Opel Corsa
  1. Прижмите две стопорные лапки фиксатора (1) цилиндра замка и снимите фиксатор с цилиндра (обратитесь к фрагменту B).
  2. Снимите цилиндр замка (обратитесь к фрагменту C).

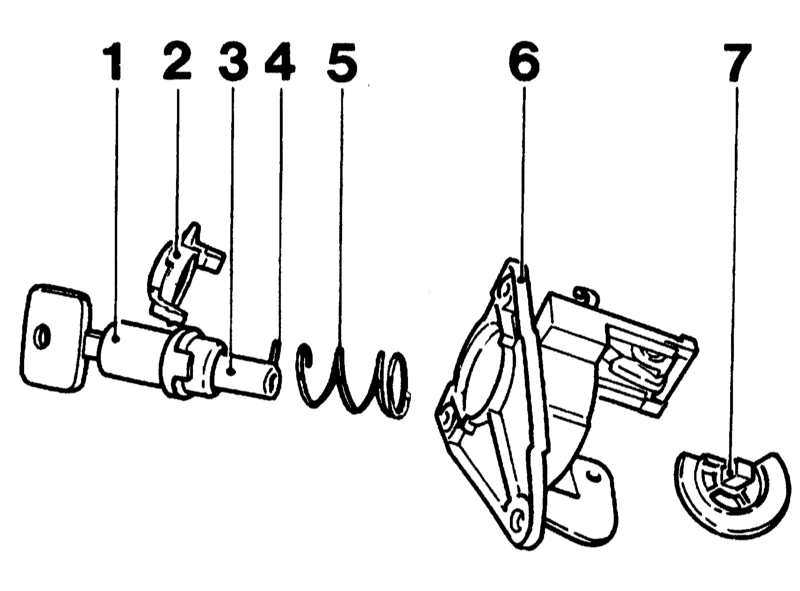

  3. Вставьте цилиндр (3) в корпус, затем цилиндр с корпусом (1) и пружиной (5) установите в литой элемент (6). Установите поводок (7) со штифтом (4) на цилиндр. Установите фиксатор (2) на цилиндр.

Сборка цилиндра замка

13.30 Снятие, установка, разборка и сборка наружной ручки и цилиндра замка двери задка (модель Corsa) Opel Corsa

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Закрепите литой элемент.
  2. При наличии противоугонной сигнализации: Установите микровыключатель и зафиксируйте его пружинной скобой.
  3. Присоедините тягу, смотрите Снятие.
  4. Закрепите внутреннюю обивку двери.
