Опель Корса. Проверка катушки зажигания (двигатель C14NZ)



Опель Корса. Проверка катушки зажигания (двигатель C14NZ)

Проверка катушки зажигания (двигатель C14NZ)

Катушка зажигания расположена в двигательном отсеке, у передней рамы слева. Ее можно проверить омметром.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.

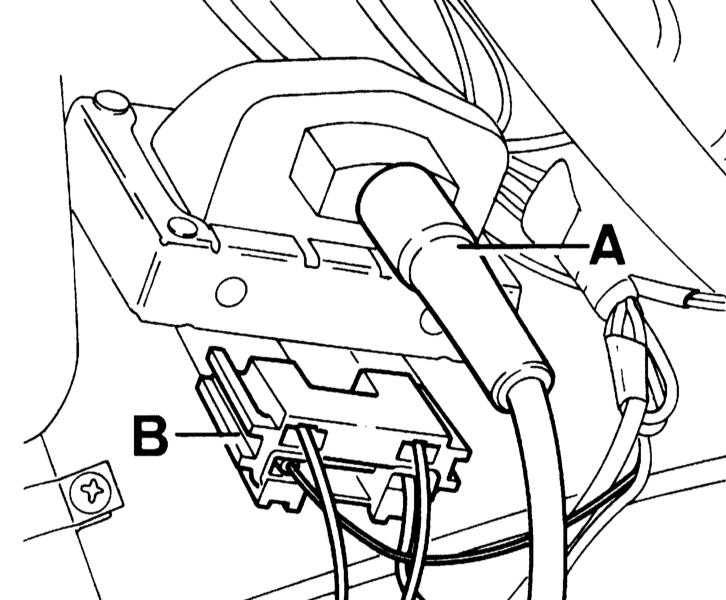

  2. Разъедините контакт 4 (А) и многоконтактный разъем (В) катушки зажигания.

Контакты катушки зажигания

7.2.5 Проверка катушки зажигания (двигатель C14NZ) Opel Corsa

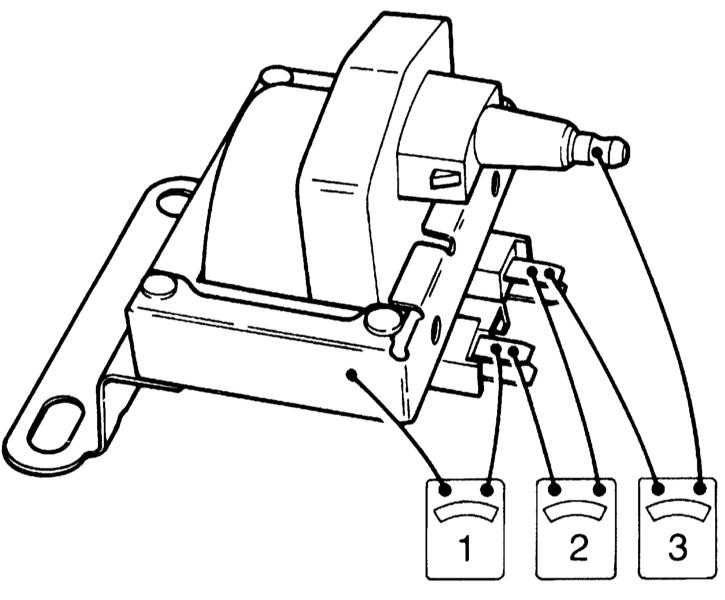

  1. Проверьте соединение катушки зажигания с массой. Для этого при помощи омметра удостоверьтесь в отсутствии проводимости между клеммой 15 и массой (1).

Проверки катушки зажигания

7.2.5 Проверка катушки зажигания (двигатель C14NZ) Opel Corsa
  1. Проверьте сопротивление первичной обмотки. Для этого включите омметр между клеммами 1 и 15 (2). Омметр должен показывать 0.45 Ом.
  2. Проверьте сопротивление вторичной обмотки. Для этого включите омметр между клеммами 1 и 4 (3). Омметр должен показывать 5 ÷ 7 кОм.
  3. Подсоедините электропроводку к катушке зажигания и батарее.

Заменяйте катушку зажигания только соответствующей по характеристикам снятой катушке. В противном случае можно повредить блок управления зажиганием.
