Opel Vectra C, Signum. Снятие и установка пепельниц

Передняя пепельница

1. При помощи пластмассового клина снимите декоративную рамку ниши рычага переключения передач/селектора с центральной консоли (см. иллюстрацию 34.4).

2. Откройте крышку и вытяните лоток пепельницы, удерживая его за боковые кромки (см. сопр. иллюстрацию).

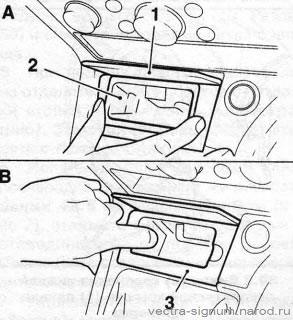

35.2 Снятие лотка (2) и установочного корпуса (3) передней пепельницы

1 Крышка пепельницы

3. Воспользовавшись отверстиями в стенках установочного корпуса пепельницы, с силой потяните его вверх (см. иллюстрацию 35.2), высвободите из держателя и извлеките из центральной консоли.

4. Установка производится в обратном порядке.

Задняя пепельница

5. Откройте заднюю пепельницу на торцевой стенке центральной консоли, отожмите стопорную пружину вниз (см. сопр. иллюстрацию) и извлеките лоток пепельницы из установочного корпуса.

6. При помощи пластмассового клина подденьте и извлеките установочный корпус из посадочного гнезда на задней секции центральной консоли (см. иллюстрацию 35.5).

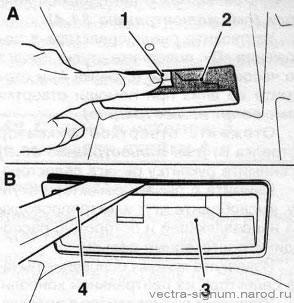

35.5 Снятие лотка (2) и установочного корпуса (3) задней пепельницы при помощи пластмассового клина (4)

1 Стопорная пружина

7. Установка производится в обратном порядке.
