Opel Vectra C, Signum. Снятие и установка заднего бампера

1. Снимите задние комбинированные фонари (см. Главу 12).

2. Снимите фонарь подсветки номерного знака (см. Главу 12).

3. Выверните 6 крепежных болтов (стрелки А) (см. сопр. иллюстрацию) и отсоедините от бампера защиту арок задних колес (см. также Раздел 7). Отсоедините нижние держатели и выверните 2 верхних крепежных болта.

4. Нажмите на боковые фасы накладки бампера и высвободите накладку из боковых направляющих. Будьте осторожны - не повредите крепление накладки бампера.

5. Высвободите накладку бампера из направляющей и снимите накладку при помощи ассистента. При соответствующей комплектации рассоедините разъем электропроводки датчиков системы помощи при парковке.

6. Отдайте 8 крепежных гаек (см. сопр. иллюстрацию) и снимите балку заднего бампера с рамы.

7. Установка производится в порядке, обратном порядку снятия. При установке балки необходимо использовать новые крепежные болты и гайки. Фланец балки бампера после затягивания болтов для защиты следует опломбировать воском. Обратите внимание на прокладку жгутов электропроводки.

8. Снимите задние комбинированные фонари (см. Главу 12).

9. Выверните по 2 крепежных болту с каждой стороны автомобиля (см. сопр. иллюстрацию) и освободите верхний край накладки бампера, затем снимите накладку порога двери задка.

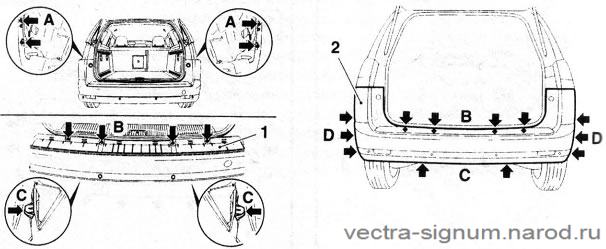

6.9 Крепления накладки (2) заднего бампера (модели Универсал) - указаны стрелками

А Крепежные болты защиты арок задних колес
В Нижние держатели
С Верхние крепежные болты
1 Наладка порога двери задка бампера.

10. Выверните 4 центральных болта, отожмите 2 нижних фиксатора и высвободите накладку заднего бампера из держателей (см. иллюстрацию 6.9). Затем выверните по 3 болта с каждой стороны и отделите накладку от защиты арок задних колес.

11. Высвободите боковые фасы накладки бампера справа и слева из направляющих и снимите накладку при помощи ассистента. Будьте осторожны - не повредите крепления накладки

При соответствующей комплектации рассоедините разъем электропроводки датчиков системы помощи при парковке.

12. Выверните 6 крепежных болтов и гаек и снимите балку заднего бампера (см. иллюстрацию 6.17).

13. Установка производится в порядке, обратном порядку снятия. При установке балки необходимо использовать новые само контрящиеся крепежные болты и гайки. Фланец балки бампера после затягивания болтов для защиты следует опломбировать воском. Обратите внимание на прокладку жгутов электропроводки.

14. Снимите задние комбинированные фонари (см. Главу 12).

15. Выверните 6 крепежных болтов (стрелки А) (см. сопр. иллюстрацию) и отсоедините от бампера защиту арок задних колес (см. также Раздел 7). Отсоедините нижние держатели, снимите накладку порога двери задка и выверните 4 верхних крепежных болта.

как правильно снимать бампер с крепления

6.15 Крепления накладки (2) заднего бампера (модели Signum) - указаны стрелками

А Верхние крепежные болты
В Центральные крепежные болты
С Фиксаторы
1 Накладка порога двери задка

16. Высвободите боковые фасы кладки бампера справа и слева из направляющих и снимите накладку при помощи ассистента. Будьте осторо;ны - не повредите крепление накладки бампера. При соответствующей комплектации рассоедините разъемы электропроводки датчиков системы помощи при парковке.

17. Выверните 6 крепежных болтов гаек и снимите балку заднего бампера (см. сопр. иллюстрацию).

18. Установка производится в порядобратном порядку снятия. При установке балки необходимо использовать новые самоконтрящиеся крепежные болты и гайки. Фланец балки бампера после затягивания болтов для защиты следует опломбировать воском
