Opel Vectra C, Signum. Снятие и установка дополнительного обогревателя (дизельные модели)





1. Дополнительный обогреватель (см. сопр. иллюстрацию) устанавливается на задней стенке двигательного отсека со стороны переднего пассажира.

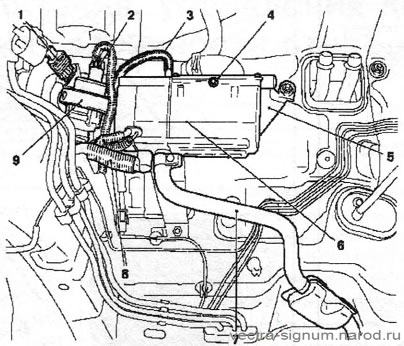

дополнительный обоглеватель 18.1 Дополнительный обогреватель (6) дизельных моделей (на примере двигателя Y30DT)
1,2 Разъемы электропроводки

3 Топливная линия

4 Крепежный болт корпуса обогревателя

5 Кронштейн крепления обогревателя

7 Труба выпуска отработавших газов

8 Воздушный шланг

9 Водяной насос дополнительного обогревателя

2. Отсоедините провод от отрицательной клеммы батареи (см. Главу 5). Слейте охлаждающую жидкость (см. Раздел 3).

3. Снимите воздуховод впускного воздушного тракта (см. Главу 4).

4. Извлеките корпус топливного фильтра из Лржателя (см. Главу 1), при этом топливные линии отсоединять не надо.

5. Рассоедините разъемы (см. иллюстрацию 18.1) электропроводки. Подставьте подходящую емкость для сбора вытекающей охлаждающей жидкости и отсоедините шланги системы охлаждения от дополнительного обогревателя.

6. Отсоедините подводящую топливную линию (см. иллюстрацию 18.1) дополнительного обогревателя и сразу же закройте ее заглушкой. Удалите следы пролитого топлива.

7. Ослабьте крепежный винт и снимите хомут крепления трубы выпускного тракта отработавших газов. Отболтите держатель выпускной трубы и отсоедините ее от обогревателя.

8. Выверните крепежный болт (см. иллюстрацию 18.1), снимите корпус обогревателя с кронштейна и извлеките его из двигательного отсека вниз.

9. Установка производится в обратном порядке.
