Датчики давления и температуры - электросхема Opel Astra J

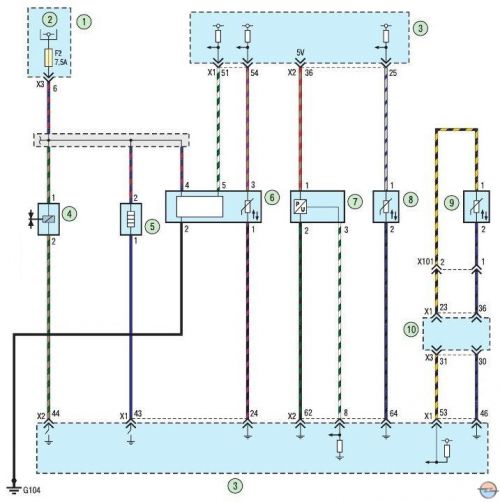

Схема 12. Датчики давления и температуры: 1 - монтажный блок моторного отсека; 2 - реле блока управления двигателем; 3 - блок управления двигателем; 4 - электромагнитный клапан системы рециркуляции отработавших газов; 5 - термостат; б - датчик температуры и массового расхода воздуха; 7 - датчик абсолютного давления во впускной трубе; 8 - датчик температуры охлаждающей жидкости; 9 - второй датчик температуры охлаждающей жидкости; 10 - монтажный блок моторного отсека
