Opel Astra J. Особенности конструкции рулевого управления





На автомобили Opel Astra J устанавливают рулевое управление с рулевым механизмом, оснащенным электрическим усилителем, и с травмобезопасной рулевой колонкой, регулируемой по углу наклона.

Электроусилитель отслеживает все управляющие воздействия на рулевое управление и увеличивает крутящий момент, передаваемый через рулевое колесо, по определенному, специально подобранному для данного автомобиля алгоритму в зависимости от скорости движения.

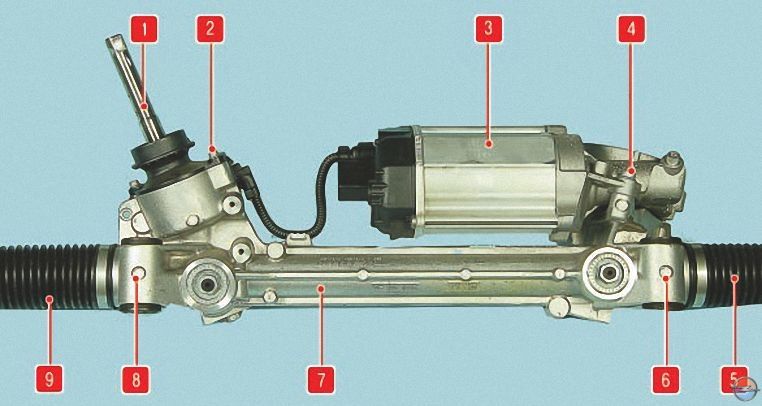

Рис. 1. Рулевой механизм:

1 – валлшестерня рулевого механизма; 2 – датчик положения рулевого вала; 3 – электродвигатель усилителя; 4 – редуктор усилителя; 5, 9 – защитные чехлы рулевых тяг; 6 – правая опора механизма; 7 – картер рулевого механизма; 8 – левая опора механизма

Рулевой механизм (рис. 1) установлен в подкапотном пространстве и закреплен болтами на подрамнике передней подвески.

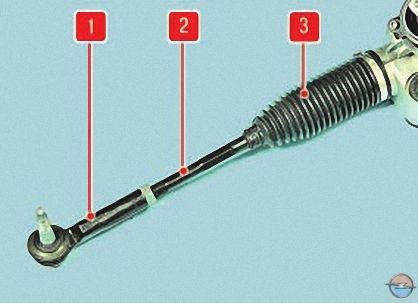

Рис. 2. Рулевая тяга:

1 – наконечник правой рулевой тяги; 2 – рулевая тяга; 3 – защитный чехол

Рулевой привод состоит из двух рулевых тяг 2 (рис. 2), соединенных шаровыми шарнирами наконечников 1 с рычагами поворотных кулаков передней подвески.

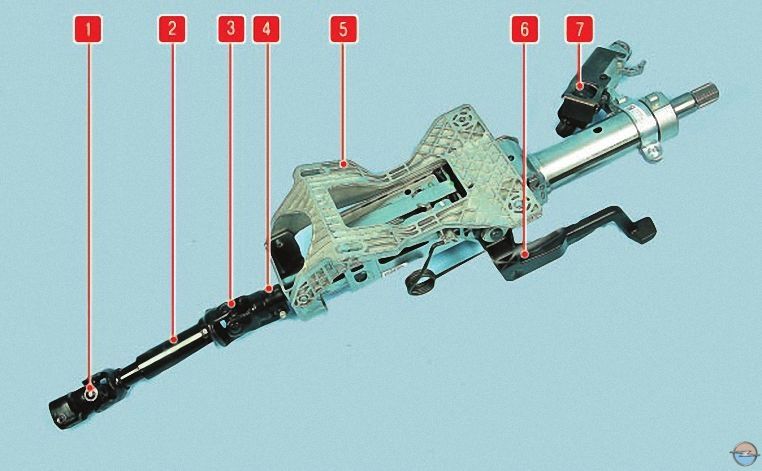

Рис. 3. Рулевая колонка:

1, 3 – карданные шарниры промежуточного вала; 2 – промежуточный вал; 4 – вал рулевой колонки; 5 – корпус рулевой колонки; 6 – механизм регулировки положения рулевой колонки; 7 – выключатель (замок) зажигания

Рулевая колонка (рис. 3) травмобезопасная, с механизмом 6 регулировки положения рулевого колеса, оборудована энергопоглощающими устройствами, повышающими пассивную безопасность, и противоугонным устройством в замке зажигания 7, блокирующим от поворота вал рулевого колеса.

ПРЕДУПРЕЖДЕНИЕ

Рулевой механизм — важнейший элемент обеспечения безопасности движения. Низкокачественный ремонт механизма может привести к тяжелым последствиям, поэтому при необходимости ремонтируйте его только в специализированном сервисе или заменяйте новым.
