Opel Astra J. Комбинация приборов - часть 1

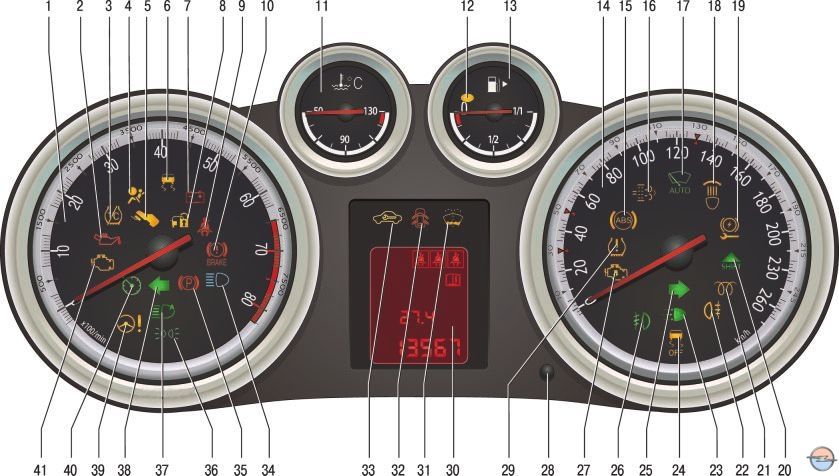

Расположение приборов, контрольных и сигнальных ламп в комбинации приборов показано на рис. 1.

Рис. 1. Комбинация приборов

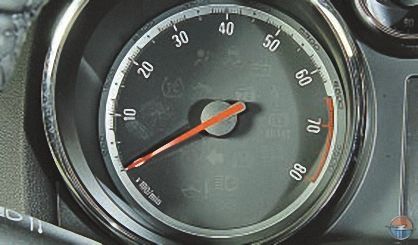

1 – тахометр электронного типа показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 80, цена деления 5. Чтобы узнать частоту вращения коленчатого вала в мин^–1, нужно показания тахометра умножить на 100. Красная зона шкалы означает опасный режим работы двигателя.

2 – сигнальная лампа аварийного падения давления масла (со светофильтром красного цвета) загорается при включении зажигания и предупреждает, что давление в системе смазки двигателя ниже нормы. Сразу после пуска двигателя лампа должна погаснуть.

3 – контрольная лампа отключения системы контроля тягового усилия (со светофильтром желтого цвета) загорается мигающим светом при отключении системы.

4 – сигнальная лампа подушки безопасности переднего пассажира (со светофильтром желтого цвета) загорается при включении зажигания, если включена подушка безопасности (см. Использование детских сидений). Если подушка безопасности отключена, символ подушки в лампе становится перечеркнутым.

5 – сигнальная лампа напоминания о необходимости нажатия на педаль тормоза (со светофильтром желтого цвета) функционирует, если автомобиль оснащен стояночным тормозом с электроприводом. Загорается при включении стояночного тормоза, напоминая водителю о необходимости перед началом движения растормозить автомобиль нажатием на педаль тормоза.

6 – сигнальная лампа системы динамической стабилизации (со светофильтром желтого цвета). Постоянное горение лампы свидетельствует о неисправности системы.

Мигание лампы свидетельствует о том, что система активно вмешивается в процесс управления. Возможно снижение мощности двигателя и автоматическое притормаживание автомобиля. В случае принудительного отключения системы водителем загорается сигнальная лампа 24.

7 – сигнальная лампа разряда аккумуляторной батареи (со светофильтром красного цвета) загорается при включении зажигания. Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, а также слабым натяжением (или обрывом) ремня привода генератора.

8 – сигнальная лампа неисправности иммобилизатора (со светофильтром желтого цвета) загорается мигающим светом при неисправности системы. Пуск двигателя при этом невозможен.

9 – сигнальная лампа непристегнутого ремня безопасности водителя (со светофильтром красного цвета) загорается постоянно при включении зажигания и гаснет после пристегивания ремня безопасности водителя. Горит мигающим светом, если двигатель пущен при непристегнутом ремне, в течение 100 с или до момента пристегивания ремня.

10 – сигнальная лампа состояния тормозной системы и включения стояночного тормоза (со светофильтром красного цвета) загорается при включенном зажигании в случае чрезмерного снижения уровня тормозной жидкости в бачке главного цилиндра тормоза и при поднятом рычаге стояночного тормоза с механическим приводом.

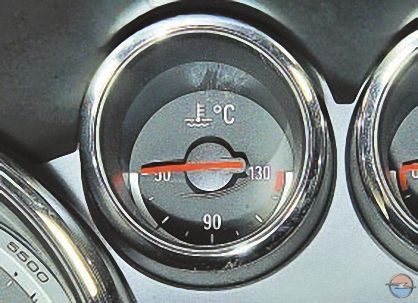

11 – указатель температуры охлаждающей жидкости в системе охлаждения двигателя.Красная зона предупреждает о перегреве двигателя. Если стрелка перешла в красную зону, следует остановиться, дать двигателю остыть и устранить причину перегрева.

12 – сигнальная лампа минимального резерва топлива в баке (со светофильтром желтого цвета) постоянно горит при остатке топлива в баке примерно на 80 км пути.

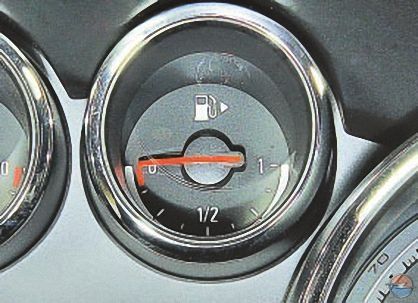

13 – указатель уровня топлива. Красная зона означает резервный остаток топлива.

14 – спидометр показывает, с какой скоростью в данный момент движется автомобиль. Шкала проградуирована от 0 до 270 км/ч, цена деления 10 км/ч.

15 – сигнальная лампа неисправности антиблокировочной системы тормозов (со светофильтром желтого цвета) загорается при включенном зажигании на 3 с. При отказе системы лампа горит постоянно.

16 – сигнальная лампа засорения сажевого фильтра дизельного двигателя (со светофильтром желтого цвета).

17 – контрольная лампа включения датчика дождя (со светофильтром зеленого цвета) функционирует, если автомобиль оснащен системой автоматического управления стеклоочистителем ветрового окна.

18 – сигнальная лампа системы адаптивного управления светом фар (со светофильтром желтого цвета) функционирует, если автомобиль оснащен системой адаптивного управления светом фар. Горение постоянным мигающим светом означает, что система переключена на режим симметричного ближнего света. Мигание примерно в течение 4 с после включения зажигания означает, что система включена. Непрерывное горение лампы свидетельствует о неисправности в системе.

19 – сигнальная лампа системы электропривода стояночного тормоза (со светофильтром желтого цвета). Мигание лампы означает, что система находится в режиме обслуживания. Для перехода системы в штатный режим остановите автомобиль, включите и снова отключите стояночный тормоз. Постоянное горение означает неисправность в системе.
