Opel Astra 2004-2006 года. Снятие и установка защиты колесных арок





  Снимите соответствующее колесо.

  Для снятия защиты арки переднего колеса выверните 2 крепежных бол­та, извлеките 8 распорных заклепок, а на задней арке — 2 крепежных бол­та и 2 крепежные гайки и снимите за­щиту (рис. 8.4).

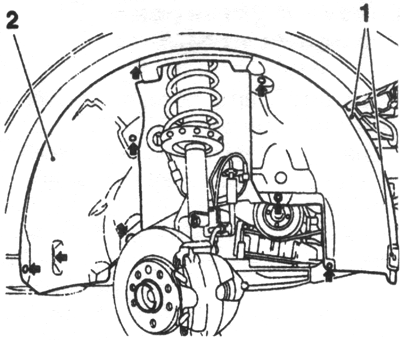

Рис. 8.4. Крепление защиты арки перед­него колеса — стрелками указаны

распор­ные заклепки арки:

1 — болты крепления; 2 — защита арки



  Установка производится в поряд­ке, обратном снятию
