Opel Astra 2004-2006 года. Двигатель Z 18 XER DOHC-I. Снятие и установка топливных форсунок





ВНИМАНИЕ

  Важно поддерживать чрезвычайную чистоту при работе с топливной сис­темой, так как даже крошечные час-тицы грязи могут привести к ненор­мальной работе системы или двига­теля. Штуцеры топливной системыдолжны быть закрыты подходящими заглушками (по каталогу деталей Опельномер 45 06 154/номер дета­ли: 9201697). Уплотняющие заглуш­ки одноразового применения.



  Снятие



  Откройте капот.

  Отсоедините аккумуляторную ба­тарею.

  Отсоедините заземляющий соеди­нитель от зажима заземления, осла­бив гайку крепления.

  Снимите крышку двигателя (рис. 2.266).

ПРИМЕЧАНИЕ

  Снова прикрепите резиновые опоры которые, возможно, отсоединились приснятии, к крышке двигателя.

ВНИМАНИЕ

  После разъединения трубопрово­дов высокого давления, закройте отверстиятопливной форсунки и напорной

 камеры с защитными крышками.

  Снимите 4 трубопровода высокого давления (рис. 2.267).

ВНИМАНИЕ

  При отворачивании стопорной гай­ки, удерживайте форсунку откры­тымгаечным ключом.

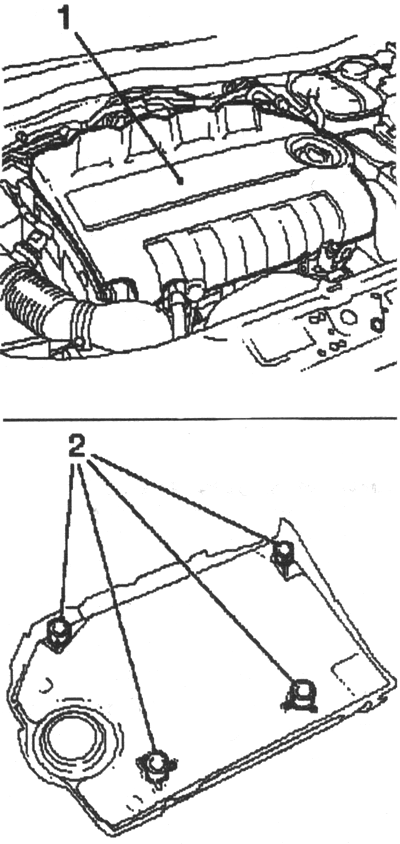

Рис. 2.266. Снятие крышки двигателя:

1 — крышка; 2 — опоры

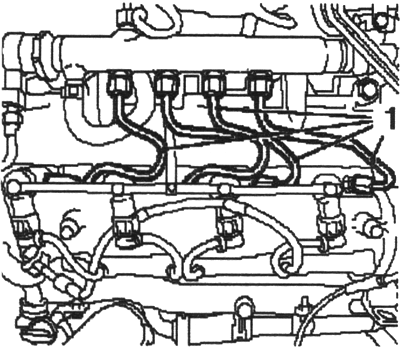

Рис. 2.267. Снятие

1 — трубопроводы



  Отверните 8 стопорных гаек.

  Отсоедините маслопровод (рис. 2.268).

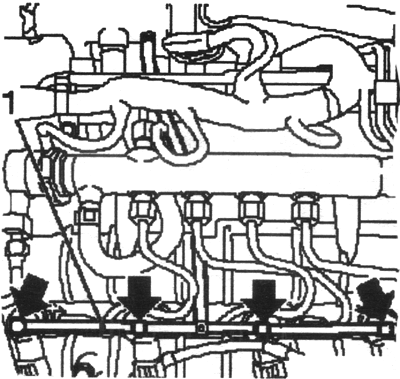

Рис. 2.268. Отсоединение маслопрово­да:

1 — маслопровод



ПРИМЕЧАНИЕ

  Маслопровод не может быть отсое­динен от демпфирующего корпусавозврата топлива.

  Снимите 4 хомута (стрелки на рисунке 2.268).

  Снимите маслопровод.

  Снимите 4 топливных форсунки, от­вернув 4 гайки крепления (рис. 2.269).

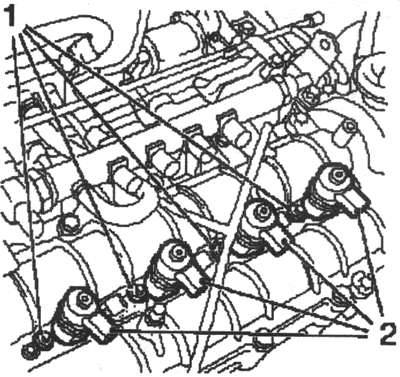

Рис. 2.269. Снятие топливных форсунок:

1 — гайки; 2 — форсунки



ПРИМЕЧАНИЕ

  Если топливные форсунки не могут быть сняты вручную, используйтеспециальный инструмент В 46786 совместно с КМ-328-В.





  Установка



  Очистите 4 кожуха топливных фор­сунок.

ПРИМЕЧАНИЕ

  Чтобы очистить седла топливной форсунки, установите В 47632 с

грубойшерстью в кожух топлив­ной форсунки и очистите седло топ­ливнойфорсунки. Повторите про­цесс очистки чистой шерстью.

  Установите 4 топливных форсунки. Замените 4 уплотнителыных кольца. Установите 4 топливных форсунки с кронштейном.

ПРИМЕЧАНИЕ

  Последовательность установки -цилиндр 4, 3,2, 1.

  Затяните 4 гайки моментом 25 Н-м. Присоедините маслопровод.

  Подключите 4 маслопровода к топ­ливным форсункам.

ВНИМАНИЕ

  При затяжке стопорной гайки удерживайте топливную форсунку от­крытымгаечным ключом. Нагнета­тельные трубопроводы могут только бытьподключены только один раз.

  Установите 4 новых трубопровода высокого давления.

  Затяните 4 стопорных гайки (Ш2) моментом 25 Н-м.

  Затяните 4 стопорных гайки (М14) моментом 23 Н-м.

  Подключите аккумуляторную бата­рею.

  Присоедините заземляющий со­единитель к зажиму заземления. За­тяните гайку.

  Проверьте герметичность топлив­ной системы.

ВНИМАНИЕ

  Перед проверкой наденьте защит­ные очки и защитные перчатки.

  Запустите двигатель.

  Установите крышку двигателя.

  Запрограммируйте энергозависи­мую память.

  Закройте капот.
