Opel Astra 2004-2006 года. Ключи, замки, люк, противоугонная система





  Ключи



  Автомобиль Opel Astra может быть оборудо­ван системой дистанционного уп­равления замками дверей. В этом случае применяется один ключ для всех замков (рис. 1.10).

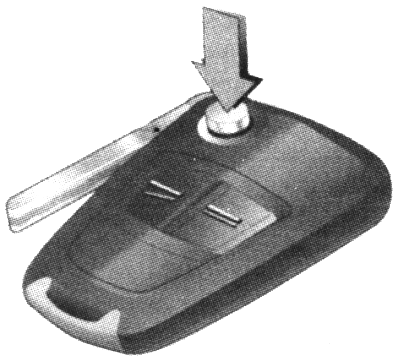

Рис. 1.10. Складной ключ с дистанцион­ным

управлением



  Ключ является составной частью электронной системы блокировки пу­ска двигателя. В комплекте с основным ключом поставляется запасной.

  Рекомендуется хранить запасной ключ в безопасном месте, например дома.

  Ключ со складной бородкой

  Чтобы разложить ключ, нажмите кнопку. Для того, чтобы сложить ключ, нажмите ту же кнопку и зафик­сируйте бородку ключа до ощутимо­го щелчка (см. рис. 1.10).

  Блокировка дверей от открывания детьми

  Пользуйтесь блокировкой от откры­вания детьми во всех случаях, когда они находятся в автомобиле. Несо­блюдение этого правила может при­вести к травмам или несчастным слу­чаям. Соответствующим образом проинформируйте своих пассажиров.



Рис. 1.11. Блокировка замка задней двери





  Для того чтобы заблокировать дверь, поверните рычаг на замке задней двери ключом или отверткой из вертикального положения в гори­зонтальное (рис. 1.11).



  Устройство дистанционного управления

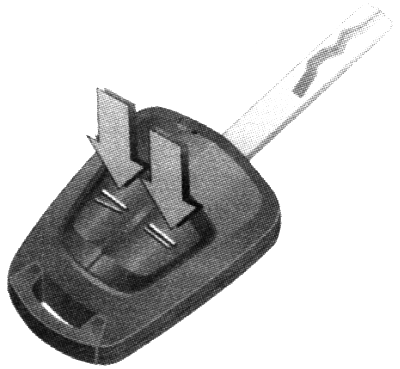

  Устройство дистанционного управ­ления встроено в ключ (рис. 1.12).



Рис. 1.12. Кнопки дистанционного управ­ления

замками дверей



  Дистанционная система автомобиля Opel Astra управляет центральным запорным устройст­вом, механическим противоугонным устройством и устройством противо­угонной сигнализации.

  Кроме того, в автомобилях с элек­тронным управлением система уп­равляет стеклоподъемниками на всех дверях.

  Устройство дистанционного управ­ления имеет дальность действия примерно 3 м. Для того чтобы вос­пользоваться им, направьте устрой­ство дистанционного управления на автомобиль.

ПРИМЕЧАНИЕ

  На дальность действия дистанцион­ной системы могут влиять окружаю­щиеусловия.

  Обращайтесь с устройством дистан­ционного управления бережно. Неподвергайте его воздействию влаги и высокой

температуры, избегайтеиспользования без необходимости.

  Индикация функционирования уст­ройства выполняется включением аварийного светового сигнала.



  Запись и вызов индивидуальных установок автомобиля с помощьюустройства

дистанционного управления



  При запирании автомобиля по­средством устройства дистанцион­ного управления запоминаются текущие параметры настройки кли­мат-контроля и освещения щитка приборов. Параметры настройки, сохраненные разными устройствами дистанционного управления, восста­навливаются при использовании со­ответствующего устройства дистан­ционного управления.



  Неисправность дистанционного устройства



  Если управление центральным за­порным устройством с помощью уст­ройства дистанционного управления невозможно, причина неисправнос­ти может заключаться в следующем:

— превышена дальность действия устройства дистанционного управления;

— напряжение батареи устройства дистанционного управления слишком низкое;

— многократные, следующие одна за другой попытки использования устройства дистанционного управ­ления за пределами дальности при­ема автомобиля (например, рассто­яние до автомобиля слишком вели­ко, в следствии чего устройство дис­танционного управления перестает распознаваться);

— перегрузка центрального запорного устройства в результате частых, многократных воздействий (элект­ропитание устройства кратковре­менно прерывается);

— наложение радиоволн за счет на­личия внешних радиоустройств вы­сокой мощности.



  Замена элемента питания устройства дистанционного управления



  Если дальность действия устройст­ва дистанционного управления сни­жается, следует заменить элемент питания.

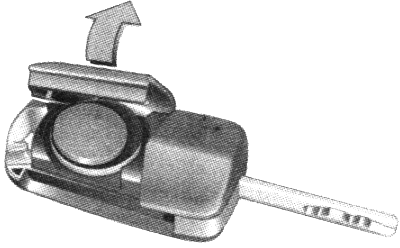

  Раскройте устройство дистанцион­ного управления (рис. 1.13).

  Замените батарею, соблюдая при этом последовательность монтажа деталей.





Рис. 1.13. Замена элемента питания уст­ройства

дистанционного управления



  Синхронизация устройства дистанционного управления



  После замены элемента питания отоприте дверь автомобиля обычным способом. Установите ключ в замок зажигания, при этом произойдет ав­томатическая синхронизация устрой­ства дистанционного управления.



  Запирание дверей дистанционным устройством



  Нажмите на клавишу устройства дистанционного управления, как по­казано на рисунке 1.14, при этом зам­ки дверей автоматически закроются.

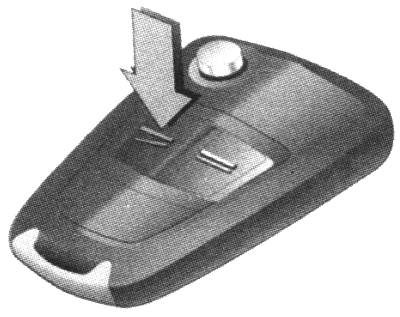

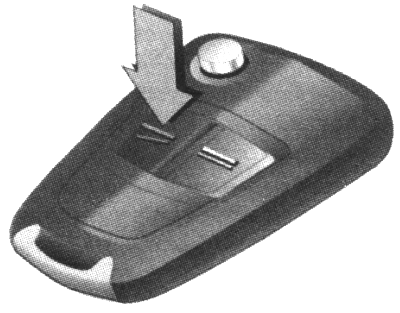

Рис. 1.14. Клавиша запирания дверей ав­томобиля



  Блокировка с помощью механического противоугонного устройства

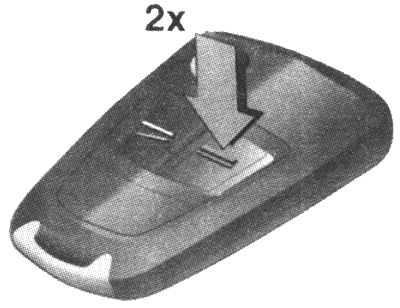

  Все двери должны быть закрыты. Не позже чем через 15 с после запи­рания повторно нажмите клавишу ус­тройства дистанционного управле­ния, как показано на рисунке 1.15.

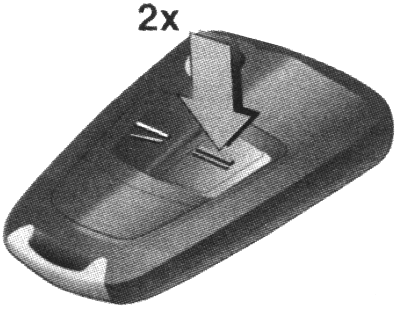

Рис. 1.15. Блокировка замков дверей



  Замки всех дверей заблокируются от открывания.

  Если включалось зажигание, необ­ходимо открыть и закрыть дверь во­дителя, чтобы автомобиль можно было снова заблокировать.

ВНИМАНИЕ

  Не блокируйте замки, если в авто­мобиле находятся люди. Деблоки­рованиеизнутри невозможно.



  Отпирание дверей дистанционным устройством



  Нажмите клавишу устройства дис­танционного управления, как показа­но на рисунке 1.16.

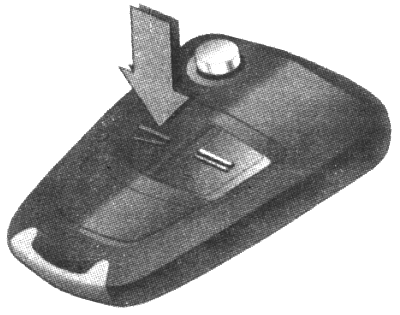

Рис. 1.16. Клавиша отпирания дверей ав­томобиля



  Отпирание и запирание дверей изнутри



  Для того чтобы запереть или от­переть двери изнутри, нажмите клавишу центрального запорного устройства. расположенную на средней консоли приборной панели (рис. 1.17).

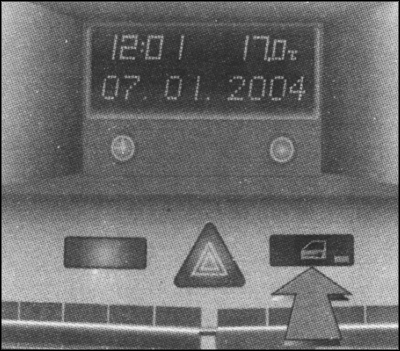

Рис. 1.17. Клавиша отпирания и запира­ния дверей

автомобиля изнутри



  Когда ключ вставлен в замок зажи­гания, запереть автомобиль можно только в том случае, если закрыты все двери.

ВНИМАНИЕ

  При включенном механическом противоугонном устройстве отпе­реть двериэтой клавишей невоз­можно.

ПРИМЕЧАНИЕ

  При незакрытой двери водителя центральное запорное устройство неработает.

  Для запирания дверей изнутри (на­пример, чтобы предотвратить не­желательное проникновение в салон посторонних) нажмите клавишу центрального запорного устройства на средней консоли. После отпирания двери водителя обычным способом (с помощью ключа) отпираются все двери авто­мобиля.

  Запертые центральным запорным устройством двери можно открыть изнутри, потянув ручку на внутрен­ней стороне двери. Одновременно с этим отопрется и центральное за­порное устройство.

  Запертые двери при аварии отпи­раются автоматически (в случаях повреждения автомобиля, для ока­зания помощи снаружи), в дополне­ние к этому включается аварийная световая сигнализация. Ключ при этом должен находиться в замке зажигания.

  Светодиод в клавише центрального запорного устройства горит при­близительно 2 мин после запирания.



  Неисправность устройств запирания или отпирания дверей

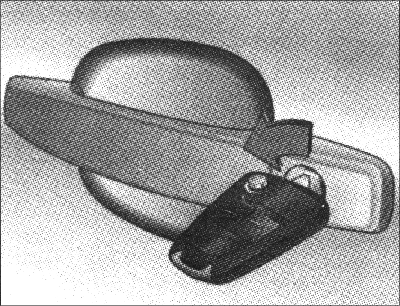

  Чтобы устранить неисправность устройств отпирания дверей, повер­ните ключ в замке двери водителя до упора вперед. После этого повер­ните его обратно в вертикальное по­ложение и выньте (рис. 1.18).



Рис. 1.18. Действия при неисправности ус­тройства

отпирания дверей



  При открытии двери водителя от­пираются все двери автомобиля. Для деактивизации устройства про­тивоугонной сигнализации включите зажигание.

  Чтобы устранить неисправность устройства запирания дверей, от­кройте дверь переднего пассажира, после чего закройте дверь водите­ля и нажмите клавишу центрального запорного устройства на средней консоли. Центральным запорным устройством будут заперты все двери. Закройте дверь переднего пассажира.



  Неисправность центрального запорного устройства



  Отпирание.

  Поверните ключ в замке двери води­теля вперед до упора. Поверните ключ обратно и выньте его. Остальные две­ри можно отпереть изнутри, потянув ручки на внутренней стороне дверей (это невозможно при ранее включен­ном противоугонном устройстве). Ба­гажник и крышка топливного бака при этом остаются запертыми, чтобы вы­ключить устройство противоугонной сигнализации, включите зажигание.

  Запирание.

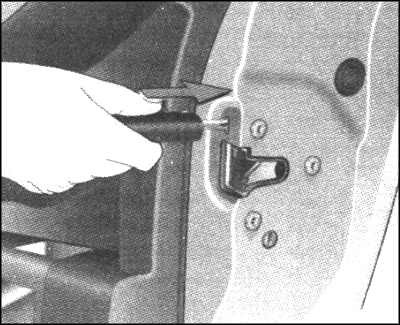

  Вставьте ключ в отверстие на внут­ренней стороне двери, над замком, и взведите запор нажатием до ощу­тимого щелчка, после чего закройте дверь (рис. 1.19).



Рис. 1.19. Устранение неисправности центрального

запорного устройства





  Повторите эту операцию для всех остальных дверей. Дверь водителя можно запереть также и снаружи с по­мощью ключа. Отпертую крышку топ­ливного бака запереть невозможно.



  Закрывание и открывание окон с помощью пульта дистанционногоуправления



  В автомобилях с электронным уп­равлением стеклоподъемниками окна можно открыть или закрыть на всех дверях снаружи.

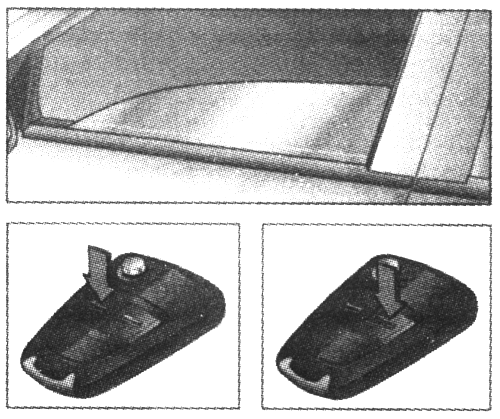

Рис. 1.20. Открывание и закрывание окон снаружи



  Для этого нажимайте соответству­ющие клавиши на пульте дистанци­онного управления, пока все окна не откроются или полностью не за­кроются (рис. 1.20).



  Перегрузка электропитания



  При слишком частом, многократ­ном включении и выключении сис­темы дистанционного управления стеклоподъемниками электропита­ние центрального запорного уст­ройства может быть кратковремен­но прервано. Однако, через некото­рое время его функции восстанав­ливаются.



  Отпирание и запирание багажника



  Для того чтобы отпереть замок ба­гажника, нажмите на соответствую­щую кнопку устройства дистанцион­ного управления (рис. 1.21).



Рис. 1.21. Отпирание замка багажника



  Багажник отпирается вместе с цен­тральным замком и может быть от­крыт нажатием кнопки под планкой для захвата (рис. 1.22).

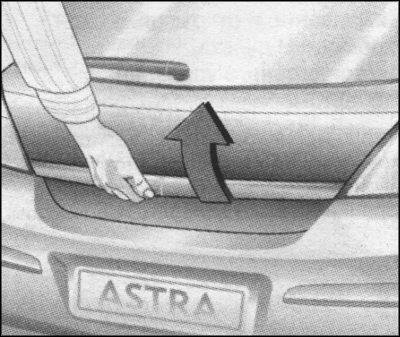

Рис. 1.22. Открывание багажника

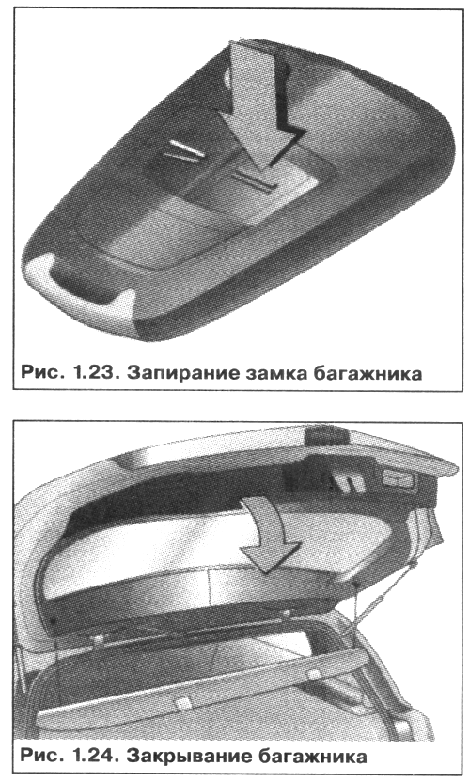

  Для того чтобы запереть замок ба­гажника, нажмите на соответствую­щую кнопку устройства дистанцион­ного управления (рис. 1.23).

  Для того чтобы закрыть багажник, воспользуйтесь ручкой на внутрен­ней стороне двери задка (рис. 1.24).





ВНИМАНИЕ

  Не следует ездить с полностью или частично открытой задней дверью,например, при перевозке крупнога­баритных грузов, так как в салон могутпопадать токсичные выхлоп­ные газы.

  Монтаж дополнительных принадлеж­ностей на задней двери увеличивает еемассу. В результате при чрезмер­ной массе задняя дверь не удержива­ется воткрытом положении.



  Противоугонная сигнализация



  Устройство противоугонной сигна­лизации контролирует:

— двери, багажник, капот;

— салон автомобиля;

— наклон автомобиля, например при поднятии;

— зажигание.



Рис. 1.25. Включение противоугонной сигнализации



  Для того чтобы противоугонная си­стема включилась, должны быть закрыты все двери, окна, раздвижная крыша и капот. Не позже чем через 15 с после запирания повторно на­жмите соответствующую клавишу устройства дистанционного управ­ления (рис. 1.25).

  Если включалось зажигание, необ­ходимо открыть и закрыть дверь во­дителя, чтобы иметь возможность активировать устройство противо­угонной сигнализации.



  Включение без функции контроля салона и наклона автомобиля

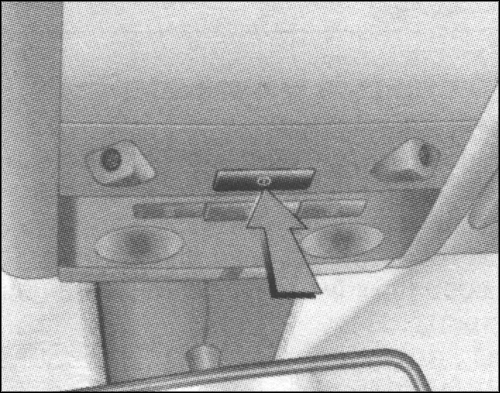

 Закройте багажник и капот. Нажмите на клавишу в консоли на крыше (рис. 1.26).


Рис. 1.26. Клавиша частичного отключе­ния функций

противоугонной системы

  Закройте двери.

  Включите устройство противоугон­ной сигнализации. Спустя примерно 10 с устройство (без функции кон­троля салона и наклона автомобиля) активируется. Светодиод на цент­ральной консоли будет мигать до вы­ключения устройства.

  Чтобы отключить функцию частич­ного отключения противоугонной си­стемы, нажмите на соответствую­щую клавишу на пульте дистанцион­ного управления или включите зажи­гание (рис. 1.27).



Рис. 1.27. Отключение функции частично­го отключения

противоугонной системы



  При неисправности устройства дистанционного управления открой­те автомобиль ключом. Поверните ключ в замке до упора вперед, вер­ните его в вертикальное положение и выньте.

  Если при открытии двери водителя сработает сигнализация, отключите устройство противоугонной сигнали­зации, включив зажигание.

ПРИМЕЧАНИЕ

  При включенном устройстве проти­воугонной сигнализации может сработатьзвуковая (гудок) сигна­лизация или световая (аварийная световаясигнализация).

  Открывание и закрывание капота

  Для того чтобы открыть капот, по­тяните ручку отпирания капота со стороны водителя под щитком приборов (рис. 1.28).

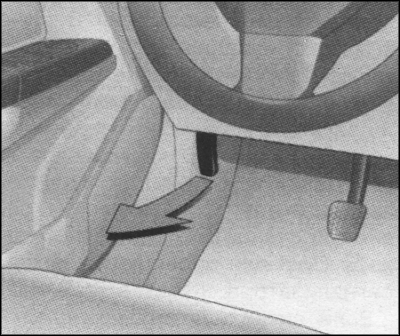

Рис. 1.28. Ручка открывания капота



  Замок отопрется, и капот слегка приоткроется. Верните ручку в ис­ходное положение.

  На нижней стороне капота нахо­дится ручка фиксатора — нажмите ее вверх и откройте капот (рис. 1.29).

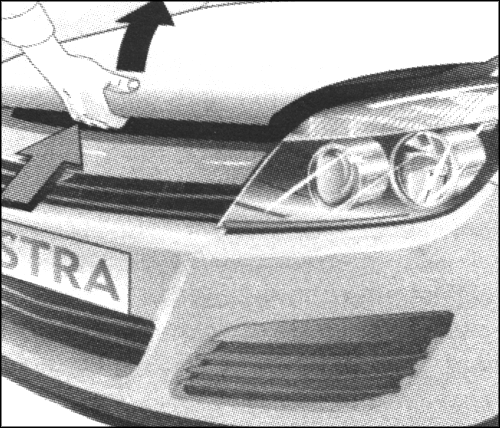

Рис. 1.29. Открывание капота

ПРИМЕЧАНИЕ

  Будьте осторожны: грязь или снег, находящиеся на капоте, при откры­ваниимогут упасть на лобовое стек­ло и засорить воздухозаборник.

  Капот автоматически удерживает­ся в открытом положении. Для того чтобы закрыть капот, потяните его вниз и дайте захлопнуться.

  Проверьте фиксацию капота, потя­нув его за передний край. Если капот не зафиксировался, повторите пре­дыдущую операцию.
