Nissan Murano Hybrid (2016 year). Manual - part 7

2 Instruments and controls

Instrument panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Meters and gauges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Speedometer and odometer . . . . . . . . . . . . . . . . . . . . . 2-4
Tachometer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
Assist charge gauge . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
Fuel gauge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Warning lights, indicator lights and audible
reminders. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Checking lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
Warning lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
Indicator lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
Audible reminders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

Vehicle Information Display . . . . . . . . . . . . . . . . . . . . . . . . 2-14

How to use the vehicle information display . . . . . . . 2-14
Startup display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
Settings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
Vehicle information display warnings and
indicators. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-22

Control Panel and vehicle information display
Interaction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-27

Audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-27
Receiving a call . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-28
Text Messaging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-29
Navigation System. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31

Security systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-33

Vehicle security system. . . . . . . . . . . . . . . . . . . . . . . . . 2-33
NISSAN vehicle immobilizer system . . . . . . . . . . . . . 2-34

Wiper and washer switch . . . . . . . . . . . . . . . . . . . . . . . . . 2-35

Switch operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
Rear switch operation . . . . . . . . . . . . . . . . . . . . . . . . . . 2-36

Rear window and outside mirror defroster switch. . . . . 2-37
Headlight and turn signal switch. . . . . . . . . . . . . . . . . . . . 2-37

Headlight control switch. . . . . . . . . . . . . . . . . . . . . . . . 2-37
Daytime running light system. . . . . . . . . . . . . . . . . . . . 2-39
Instrument brightness control . . . . . . . . . . . . . . . . . . . 2-40
Turn signal switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40
Fog light switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41

Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41
Heated seat switches (if so equipped) . . . . . . . . . . . . . . 2-42
Heated rear seat switches (if so equipped) . . . . . . . . . . 2-43
Climate controlled seat switches (if so equipped) . . . . 2-44
Heated steering wheel switch (if so equipped) . . . . . . . 2-45
Vehicle Dynamic Control (VDC) off switch . . . . . . . . . . . 2-46
Power outlets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-46

12v outlets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-46

Extended storage switch . . . . . . . . . . . . . . . . . . . . . . . . . . 2-48
Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-49

Map pockets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-49
Seatback pockets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-49
Glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-50
Console box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-50
Sunglasses holder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-50
Cup holders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-51
Rear console storage bin . . . . . . . . . . . . . . . . . . . . . . . 2-53
Rear bench seat storage bin . . . . . . . . . . . . . . . . . . . . 2-53
Front console side storage bin . . . . . . . . . . . . . . . . . . 2-53
Cargo area storage bin. . . . . . . . . . . . . . . . . . . . . . . . . 2-54
Luggage hooks. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-54
Roof rack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-55

Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-56

Power windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-56

Power moonroof (if so equipped) . . . . . . . . . . . . . . . . . . . 2-58

Interior lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-60

Console light. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-61
Map lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-61
Personal lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-62
Cargo light(s) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-62

HomeLink® universal transceiver . . . . . . . . . . . . . . . . . . . 2-63

Programming HomeLink® . . . . . . . . . . . . . . . . . . . . . . 2-63
Programming HomeLink® for Canadian
customers and gate openers. . . . . . . . . . . . . . . . . . . . 2-65
Operating the HomeLink® universal
transceiver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-65
Programming trouble-diagnosis . . . . . . . . . . . . . . . . . 2-65
Clearing the programmed information . . . . . . . . . . . . 2-66
Reprogramming a single HomeLink® button. . . . . . 2-66
If your vehicle is stolen . . . . . . . . . . . . . . . . . . . . . . . . . 2-66

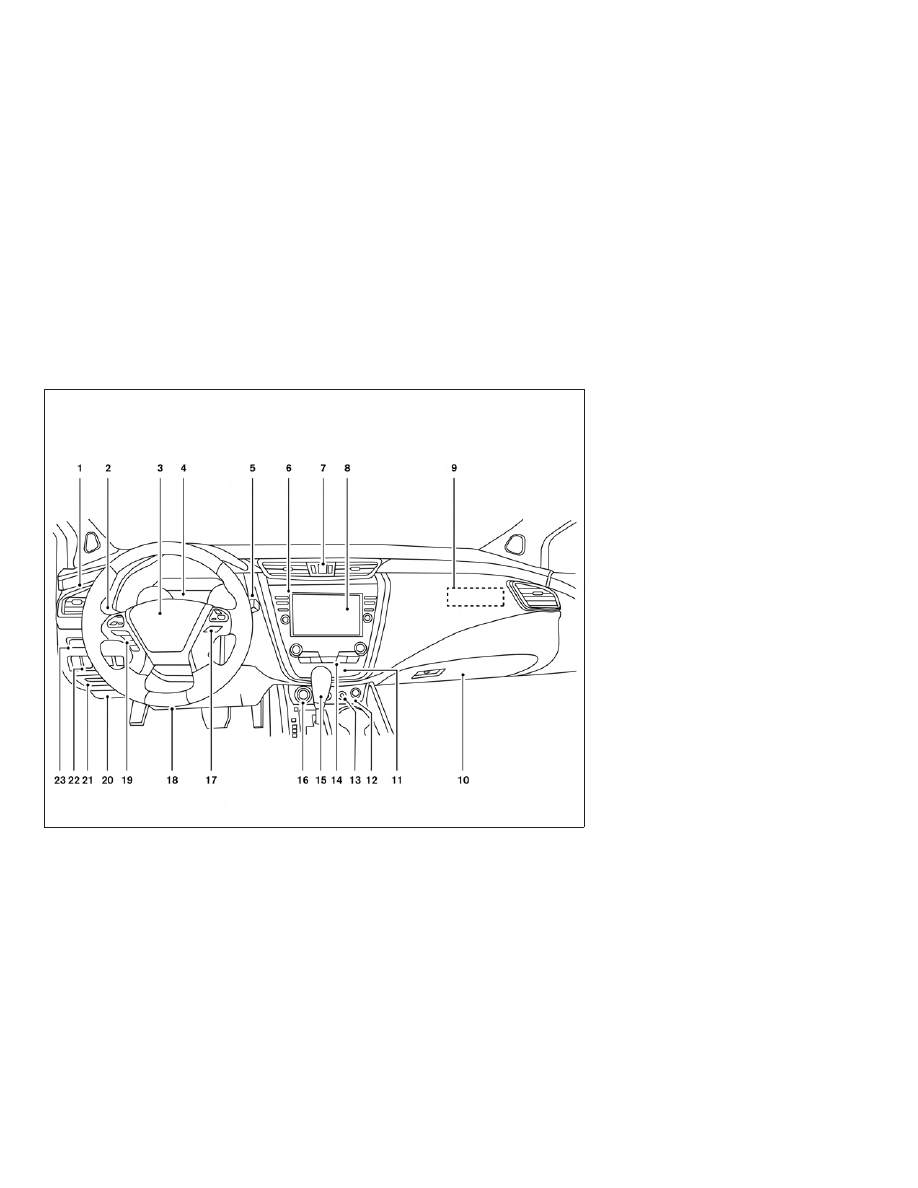

1.

Vent (P. 4-18)

2.

Headlight/fog light/turn signal switch
(P. 2-37)

3.

Supplemental front-impact air bag
(P. 1-46)
Horn (P. 2-41)

4.

Meters and gauges (P. 2-4)
Warning and indicator lights (P. 2-7)
Vehicle information display (P. 2-14)

5.

Wiper and washer switch (P. 2-35)
Rear wiper and washer switch
(P. 2-35)

6.

Audio controls*

7.

Hazard warning flasher switch (P. 6-2)

8.

Center display*
Navigation display*

9.

Front passenger supplemental air bag
(P. 2-33)

10.

Glove box (P. 2-49)

11.

Front passenger air bag status light
(P. 1-46)

12.

Power outlet (P. 2-46)

13.

Heated seat switches (if so equipped)
(P. 2-42)
Climate controlled seat switches
(if so equipped) (P. 2-44)

LII2435

INSTRUMENT PANEL

2-2

Instruments and controls

14.

Heater and air conditioning controls
(P. 4-19)

15.

Shift lever (P. 5-16)

16.

Push-button ignition switch (P. 5-11)

17.

Cruise control main switches
(if so equipped) (P. 5-40)
Intelligent Cruise Control (ICC)
switches (if so equipped) (P. 5-42

18.

Driver supplemental knee air bag
(P. 1-46)

19.

Bluetooth® Hands-Free Phone System
(P. 4-24)
Audio control switches*

20.

Hood release (P. 3-20)
Fuel door release (P. 3-26)
Power rear flip-up seats switch
(if so equipped) (P. 1-2)

21.

Fuse box (P. 8-23)

22.

Liftgate opener switch (if so equipped)
(P. 3-21)
Heated steering wheel switch
(if so equipped) (P. 2-45)
Vehicle Dynamic Control (VDC) OFF
switch (P. 2-46)
ECO mode switch (P. 5-16)

23.

Instrument brightness control (P. 2-37)
Twin trip odometer reset switch
(P. 3-29)

*: Refer to the separate Navigation System Own-
er’s Manual.

Refer to the page number indicated in pa-
rentheses for operating details.

Instruments and controls

2-3

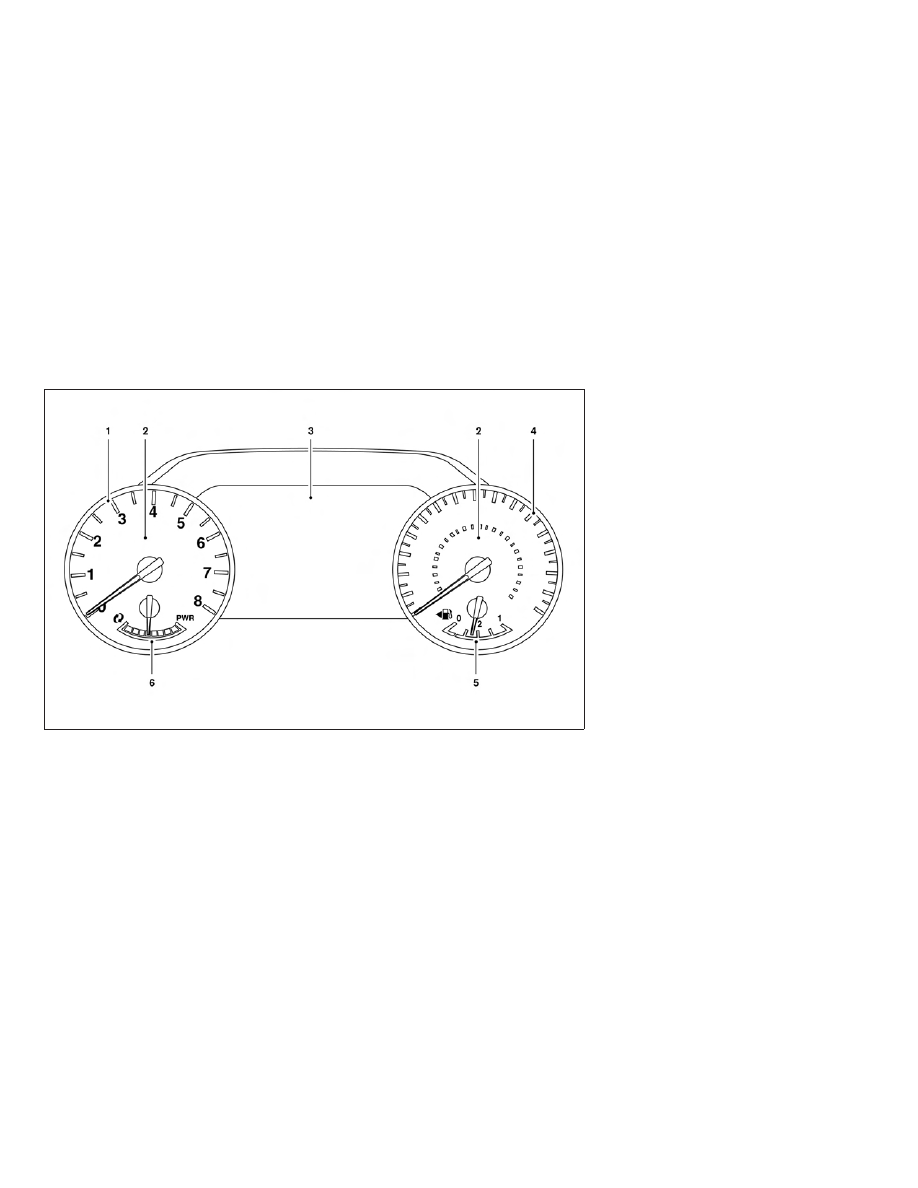

1.

Tachometer

2.

Warning lights and indicator lights

3.

Vehicle information display/Odometer/
Twin trip odometer

4.

Speedometer

5.

Fuel gauge

6.

Assist charge gauge

SPEEDOMETER AND ODOMETER

This vehicle is equipped with a speedometer and
odometer. The speedometer is located on the
right side of the meter cluster. The odometer is
located within the vehicle information display.

LIC3140

METERS AND GAUGES

2-4

Instruments and controls

Speedometer

The speedometer indicates vehicle speed.

Odometer/Twin trip odometer

The odometer and the twin trip odometer

䊊

1

are

displayed below the vehicle information display
when the ignition switch is placed in the ON
position.

The odometer records the total distance the ve-
hicle has been driven.

The twin trip odometer records the distance of
individual trips.

Changing the display

Push the TRIP RESET

䊊

2

switch on the instru-

ment panel to change the display as follows:

Trip

→ Trip

→ Trip

Resetting the trip odometer
Pushing the TRIP RESET switch

䊊

2

for more

than 1 second resets the currently displayed trip
odometer to zero.

TACHOMETER

The tachometer indicates engine speed in revo-
lutions per minute (rpm). Do not rev engine into
the red zone

䊊

1

.

CAUTION

When engine speed approaches the red
zone, reduce engine speed. Operating the
engine in the red zone may cause serious
engine damage.

LIC3116

LIC2921

LIC3114

Instruments and controls

2-5

ASSIST CHARGE GAUGE

The assist charge gauge indicates the condition
of the electric motor. When the needle is be-
tween the center and “charge” (

䊊

1

range), this

indicates that the electric motor is generating
power to recharge the Li-ion battery.

When the needle is between the center and the
PWR side, this indicates that the electric motor is
powering the drive wheels and the Li-ion battery
is discharging.

FUEL GAUGE

The gauge indicates the approximate fuel level
in the tank.

The gauge may move slightly during braking,
turning, acceleration, or going up or down hills.

The gauge needle returns to 0 (Empty) after the
ignition switch is placed in the OFF position.

The low fuel warning light comes on when the
amount of fuel in the tank is getting low.

Refill the fuel tank before the gauge regis-
ters 0 (Empty).

The

indicates that the fuel-filler door is

located on the driver’s side of the vehicle.

CAUTION

● If the vehicle runs out of fuel, the

Malfunction Indicator Light (MIL) may
come on. Refuel as soon as possible.
After a few driving trips the

light

should turn off. If the light remains on
after a few driving trips, have the vehicle
inspected. It is recommended you visit a
NISSAN dealer for this service.

● For additional information, refer to

“Malfunction Indicator Light (MIL)” in
this section.

LIC2544

LIC2222

2-6

Instruments and controls

12–volt battery charge warning light

Pure Drive Hybrid system warning light

Malfunction Indicator Light (MIL)

Anti-lock Braking System (ABS) warning light

Seat belt warning light and driver seat belt
chime

READY to drive indicator light

Brake warning light

Supplemental air bag warning light

Security indicator light

Electronically controlled brake warning light

(yellow)

Approaching Vehicle Sound for Pedestrians
(VSP) OFF indicator light

Side light and headlight indicator light (green)

Engine oil pressure warning light

EV indicator light

Slip indicator light

Forward Emergency Braking (FEB) system warn-
ing light (if so equipped)

Front fog light indicator light

Turn signal/hazard indicator lights

Master warning light

Front passenger air bag status light

Vehicle Dynamic Control (VDC) OFF indicator
light

Power steering warning light

High beam indicator light (blue)

CHECKING LIGHTS

With all doors closed, apply the parking brake,
fasten the seat belts and place the ignition switch
in the ON position without starting the engine.
The following lights (if so equipped) will come on:

,

,

,

,

The following lights (if so equipped) come on
briefly and then go off:

,

,

,

If any light fails to come on or operate in a way
other than described, it may indicate a burned-
out bulb and/or a system malfunction. Have the
system checked. It is recommended you visit a
NISSAN dealer for this service.

WARNING LIGHTS, INDICATOR
LIGHTS AND AUDIBLE REMINDERS

Instruments and controls

2-7

Some indicators and warnings are also displayed
in the vehicle information display between the
speedometer and tachometer. For additional in-
formation, refer to “Vehicle information display” in
this section.

WARNING LIGHTS

For additional information, refer to “Vehicle infor-
mation display” in this section.

12–volt battery charge warning
light

If this light comes on when the READY to drive
indicator light comes on, it may indicate the
charging system is not functioning properly. Have
your vehicle serviced immediately. It is recom-
mended you visit a NISSAN dealer for this ser-
vice.

CAUTION

The charging system may not be function-
ing properly if the 12–volt battery charge
warning light comes on while the hybrid
system is running. The hybrid system will
stop operating when the 12–volt battery
becomes discharged. Immediately stop
the vehicle in a safe place, and it is recom-
mended you visit a NISSAN dealer.

Anti-lock Braking System
(ABS) warning light

When the ignition switch is placed in the ON
position, the ABS warning light illuminates and
then turns off. This indicates the ABS is opera-
tional.

If the ABS warning light illuminates while the
engine is running or while driving, it may indicate
the ABS is not functioning properly, have the
system checked. It is recommended you visit a
NISSAN dealer for this service.

If an ABS malfunction occurs, the anti-lock func-
tion is turned off. The brake system then operates
normally but without anti-lock assistance. For
additional information, refer to “Brake system” in
the “Starting and driving” section of this manual.

Brake warning light

This light functions for both the parking brake and
the foot brake systems.

Low brake fluid warning light

When the ignition switch is placed in the ON
position, the light warns of a low brake fluid level.
If the light comes on while the engine is running
with the parking brake not applied, stop the ve-
hicle and perform the following:

1. Check the brake fluid level. Add brake fluid

as necessary. For additional information, re-
fer to “Brake fluid” in the “Maintenance and
do-it-yourself” section of this manual.

2. If the brake fluid level is correct, have the

warning system checked. It is recommended
you visit a NISSAN dealer for this service.

WARNING

● Your brake system may not be working

properly if the warning light is on. Driv-
ing could be dangerous. If you judge it
to be safe, drive carefully to the nearest
service station for repairs. Otherwise,
have your vehicle towed.

● Pressing the brake pedal with the en-

gine stopped and/or a low brake fluid
level may increase your stopping dis-
tance and braking will require greater
pedal effort as well as pedal travel.

● If the brake fluid level is below the

MINIMUM or MIN mark on the brake
fluid reservoir, do not drive until the
brake system has been checked. It is
recommended

you

visit

a

NISSAN

dealer for this service.

2-8

Instruments and controls

Anti-lock Braking System (ABS) warning
indicator

When the parking brake is released and the
brake fluid level is sufficient, if both the brake
warning light and the ABS warning light illumi-
nates, it may indicate the ABS is not functioning
properly. Have the brake system checked and, if
necessary, repaired promptly. It is recommended
you visit a NISSAN dealer for this service. Avoid
high-speed driving and abrupt braking. For addi-
tional information, refer to “Anti-lock Braking Sys-
tem (ABS) warning light” in this section.

Electronically controlled brake
warning light (yellow)

When the ignition switch is placed in the ON
position and the Hybrid System is in the READY
mode, the light stays on for about 2 seconds. If
the light comes on at any other time, it may
indicate the regenerative brake and/or the elec-
tronically controlled brake systems are not func-
tioning properly. Have the system checked by a
NISSAN dealer.

If the hydraulic brake warning light also comes on
with the parking brake not applied, stop the ve-
hicle immediately and call a NISSAN dealer. For
additional information, refer to

⬙Brake system⬙ in

the

⬙Starting and driving⬙ section of this manual.

WARNING

Your brake system may not be working
properly if both the brake warning light
and electronically controlled brake sys-
tem warning light come on when the Hy-
brid System is in READY mode and the
parking brake is not applied. Driving could
be dangerous. If you judge it to be safe,
drive carefully to the nearest service sta-
tion for repairs. Otherwise, have your ve-
hicle towed because driving could be
dangerous.

Engine oil pressure warning
light

This light warns of low engine oil pressure. If the
light flickers or comes on during normal driving,
pull off the road in a safe area, stop the engine
immediately and have the vehicle towed and
repaired. It is recommended you visit a NISSAN
dealer for this service.

The engine oil pressure warning light is not
designed to indicate a low oil level. Use the
dipstick to check the oil level. For additional in-
formation, refer to “Engine oil” in the “Mainte-
nance and do-it-yourself” section of this manual.

CAUTION

Running the engine with the engine oil
pressure warning light on could cause se-
rious damage to the engine almost imme-
diately. Such damage is not covered by
warranty. Turn off the engine as soon as it
is safe to do so.

Forward Emergency Braking
(FEB) system warning light (if
so equipped)

This light illuminates when the Forward Emer-
gency Braking system is set to OFF on the meter
display.
If the light illuminates when the Forward Emer-
gency Braking system is ON, it may indicate that
the system is unavailable. For additional informa-
tion, refer to “Forward Emergency Braking (FEB)”
in the “Starting and driving” section of this
manual.

Master warning light

When the ignition switch is in the ON position,
the master warning light illuminates if any of the
following are displayed on the vehicle information
display:

● No key warning

Instruments and controls

2-9

● Low fuel warning
● Low washer fluid warning
● Parking brake release warning
● Door open warning
● Loose fuel cap warning (if so equipped)
● Check tire pressure warning

For additional information, refer to “Vehicle infor-
mation display” in this section.

Power steering warning light

WARNING

● If the engine is not running or is turned

off while driving, the power assist for
the steering will not work. Steering will
be harder to operate.

● When the power steering warning light

illuminates with the engine running,
there will be no power assist for the
steering. You will still have control of
the vehicle, but the steering will be
much harder to operate. Have the power
steering system checked. It is recom-
mended you visit a NISSAN dealer for
this service.

When the ignition switch is in the ON position,
the power steering warning light illuminates. After
starting the engine, the power steering warning
light turns off. This indicates that the power steer-
ing system is operational. If the power steering
warning light illuminates while the engine is run-
ning, it may indicate the power steering system is
not functioning properly and may need servicing.
Have the power steering system checked. It is
recommended you visit a NISSAN dealer for this
service. For additional information, refer to
“Power steering” in the “Starting and driving”
section of this manual.

Pure Drive Hybrid system
warning light

When the ignition switch is in the ON position,
the hybrid system warning light illuminates. After
starting the hybrid system, the hybrid system
warning light turns off. If the hybrid system warn-
ing light illuminates while driving, it may indicate
that there is a malfunction in the electric motor
and/or other hybrid system components. Stop
your vehicle immediately and it is recommended
you visit a NISSAN dealer for service.

Seat belt warning light and
driver seat belt chime

The light and chime remind you to fasten your
seat belts. The light illuminates whenever the

ignition switch is placed in the ON or START
position and remains illuminated until the driver’s
seat belt is fastened. At the same time, the chime
sounds for about 6 seconds unless the driver’s
seat belt is securely fastened.

The seat belt warning light may also illuminate if
the front passenger’s seat belt is not fastened
when the front passenger’s seat is occupied . For
7 seconds after the ignition switch is placed in
the ON position, the system does not activate the
warning light for the front passenger.

For additional information, refer to “Seat belts” in
the “Safety—Seats, seat belts and supplemental
restraint system” section of this manual.

Supplemental air bag warning
light

When the ignition switch is placed in the ON or
START position, the supplemental air bag warn-
ing light illuminates for about 7 seconds and then
turns off. This means the system is operational.

If any of the following conditions occur, the front
air bag, side air bag, curtain air bag, knee air bag,
and pretensioner systems need servicing and
your vehicle must be taken to a NISSAN dealer:

● The supplemental air bag warning light re-

mains on after approximately 7 seconds.

2-10

Instruments and controls

● The supplemental air bag warning light

flashes intermittently.

● The supplemental air bag warning light does

not come on at all.

Unless checked and repaired, the supplemental
restraint system (air bag system) and/or the seat
belts with pretensioner system may not function
properly. For additional information, refer to
“Supplemental restraint system (SRS)” in the
“Safety—Seats, seat belts and supplemental re-
straint system” section of this manual.

WARNING

If the supplemental air bag warning light
is on, it could mean that the front air bag,
side air bag, curtain air bag, knee air bag,
and/or pretensioner systems will not op-
erate in an accident. To help avoid injury to
yourself or others, have your vehicle
checked by a NISSAN dealer as soon as
possible.

INDICATOR LIGHTS

For additional information, refer to “Vehicle infor-
mation display” in this section.

Approaching Vehicle Sound
for Pedestrians (VSP) OFF
indicator light

This light comes on if there is a malfunction in the
Approaching Vehicle Sound for Pedestrians
(VSP) system.

EV indicator light

This illuminates when the engine stops but the
vehicle is running.

Front fog light indicator light

The front fog light indicator light illuminates when
the front fog lights are ON. For additional infor-
mation, refer to “Fog light switch” in this section.

Front passenger air bag status
light

The front passenger air bag status light will be lit
and the passenger front air bag will be OFF
depending on how the front passenger seat is
being used.

For additional information, refer to “Front passen-
ger air bag and status light” in the “Safety —
Seats, seat belts and supplemental restraint sys-
tem” section of this manual.

High beam indicator light (blue)

This blue light comes on when the headlight high
beams are on and goes out when the low beams
are selected.

The high beam indicator light also comes on
when the passing signal is activated.

Malfunction Indicator Light
(MIL)

If this indicator light comes on steady or blinks
while the engine is running, it may indicate a
potential emission control malfunction.

The MIL may also come on steady if the fuel-filler
cap is loose or missing, or if the vehicle runs out of
fuel. Check to make sure the fuel-filler cap is in-
stalled and closed tightly, and that the vehicle has
at least 3 gallons (11.4 liters) of fuel in the fuel tank.

After a few driving trips, the

light should

turn off if no other potential emission control
system malfunction exists.
If this indicator light comes on steady for 20 sec-
onds and then blinks for 10 seconds when the
engine is not running, it indicates that the vehicle is
not

ready

for

an

emission

control

system

inspection/maintenance test. For additional infor-
mation,

refer

to

“Readiness

for

inspection/maintenance (I/M) test” in the “Technical
and consumer information” section of this manual.

Instruments and controls

2-11

Operation

The MIL will come on in one of two ways:

● MIL on steady — An emission control system

malfunction has been detected. Check the
fuel-filler cap if the LOOSE FUEL CAP
warning appears in the vehicle information
display. If the fuel-filler cap is loose or miss-
ing, tighten or install the cap and continue to
drive the vehicle. The

light should turn

off after a few driving trips. If the

light

does not turn off after a few driving trips,
have the vehicle inspected. It is recom-
mended you visit a NISSAN dealer for this
service. You do not need to have your vehicle
towed to the dealer.

● MIL blinking — An engine misfire has been

detected which may damage the emission
control system. To reduce or avoid emission
control system damage:

– do not drive at speeds above 45 mph

(72 km/h).

– avoid hard acceleration or deceleration.

– avoid steep uphill grades.

– if possible, reduce the amount of cargo

being hauled or towed.

The MIL may stop blinking and come on steady.
Have the vehicle inspected, it is recommended
you visit a NISSAN dealer for this service. You do
not need to have your vehicle towed to the dealer.

CAUTION

Continued vehicle operation without hav-
ing the emission control system checked
and repaired as necessary could lead to
poor driveability, reduced fuel economy,
and possible damage to the emission con-
trol system.

READY to drive indicator light

The READY to drive indicator light illuminates
when the hybrid system is powered and the ve-
hicle may be driven.

Security indicator light

This light blinks when the ignition switch is
placed in the OFF, LOCK or ACC (if so
equipped) position.

The blinking security indicator light indicates that
the security systems equipped on the vehicle are
operational.

For additional information, refer to “Security sys-
tems” in this section.

Side light and headlight
indicator light (green)

The side light and headlight indicator light illumi-
nates when the side light or headlight position is
selected. For additional information, refer to
“Headlight and turn signal switch” in this section.

Slip indicator light

This indicator will blink when the VDC system is
operating, thus alerting the driver to the fact that
the road surface is slippery and the vehicle is
nearing its traction limits.

You may feel or hear the system working; this is
normal.

The light will blink for a few seconds after the
VDC system stops limiting wheel spin.

The

indicator light also comes on when

you place the ignition switch in the ON position.
The light will turn off after approximately 2 sec-
onds if the system is operational. If the light does
not come on have the system checked. It is
recommended you visit a NISSAN dealer for this
service.

2-12

Instruments and controls

Turn signal/hazard indicator
lights

The appropriate light flashes when the turn signal
switch is activated.

Both lights flash when the hazard switch is turned
on.

Vehicle Dynamic Control
(VDC) OFF indicator light

This indicator light comes on when the VDC off
switch is pushed to OFF. This indicates the VDC
system is not operating.

Push the VDC off switch again or restart the
engine and the system will operate normally. For
additional information, refer to “Vehicle Dynamic
Control (VDC) system” in the “Starting and driv-
ing” section of this manual.

The VDC light also comes on when you place the
ignition switch in the ON position. The light will
turn off after about 2 seconds if the system is
operational. If the light stays on or comes on
along with the

indicator light while you are

driving, have the VDC system checked. It is rec-
ommended you visit a NISSAN dealer for this
service.

While the VDC system is operating, you might
feel a slight vibration or hear the system working
when starting the vehicle or accelerating, but this
is normal.

AUDIBLE REMINDERS

Brake pad wear warning

The disc brake pads have audible wear warnings.
When a disc brake pad requires replacement, it
makes a high pitched scraping sound when the
vehicle is in motion, whether or not the brake
pedal is depressed. Have the brakes checked as
soon as possible if the warning sound is heard.

Light reminder chime

With the ignition switch placed in the OFF posi-
tion, a chime sounds when the driver’s door is
opened if the headlights or parking lights are on.

Turn the headlight control switch off before leav-
ing the vehicle.

Key left reminder chime

A chime sounds if the driver’s door is opened
while the ignition switch is placed in the ACC or
OFF position with the Intelligent Key left in the
vehicle. Make sure the ignition switch is placed in
the LOCK position, and take the Intelligent Key
with you when leaving the vehicle.

NISSAN Intelligent Key® Lock-in
Prevention

The Intelligent Key buzzer sounds if the Intelligent
Key is left inside the vehicle when the doors are
closed and locked. When the buzzer sounds, be
sure to take the Intelligent Key with you when
leaving the vehicle. For additional information,
refer to “NISSAN Intelligent Key®” in the “Pre-
driving checks and adjustments” section of this
manual.

Instruments and controls

2-13

The vehicle information display is located to the
left of the speedometer. It displays such items as:

● Vehicle settings
● Trip computer information
● Drive system warnings and settings
● Forward Emergency Braking system (if so

equipped)

● Predictive Forward Collision warning system

(if so equipped)

● Blind Spot Warning system (if so equipped)
● Rear Cross Traffic Alert system (if so

equipped)

● Cruise control system information
● Intelligent Cruise Control system information

(if so equipped)

● NISSAN Intelligent Key® operation informa-

tion

● Indicators and warnings
● Tire Pressure information

The display will be interrupted when a text mes-
sage or phone call is received. Phone calls can
be answered or rejected through the steering
wheel controls. Text messages can also be oper-
ated using the steering wheel controls (models
with Navigation).

HOW TO USE THE VEHICLE
INFORMATION DISPLAY

The vehicle information display can be changed
using the buttons

and OK located on the

steering wheel.

1. OK — change or select an item in the vehicle

information display

2.

— go back or forward through

the vehicle information menu items or to
change from one display screen to the next
(i.e. trip, TPMS, Fuel economy)

3.

— scroll up or down the vehicle infor-

mation menu items.

LIC2205

LIC3010

VEHICLE INFORMATION DISPLAY

2-14

Instruments and controls

The OK,

and

buttons also

control audio and control panel functions. For
additional information, refer to “Steering wheel
switch for audio control” in the “Display screen,
heater, air conditioner, audio and phone systems”
section of this manual.

STARTUP DISPLAY

When the vehicle in placed in the ON or ACC
position the screens that display in the vehicle
information display include:

● Active system status
● Audio
● Navigation (if so equipped)
● Drive Computer
● Fuel Economy
● Driving Aids
● Tire Pressures
● Energy Flow
● Warning Review
● Settings

Warnings will only display if there are any pres-
ent. For additional information on warnings and
indicators, refer to “Vehicle information display
warnings and indicators” in this section.

To control what items display in the vehicle infor-
mation display, refer to “Main menu selection” in
this section.

SETTINGS

The setting mode allows you to change the infor-
mation displayed in the vehicle information dis-
play:

● Driver Assistance
● Customize Display
● Vehicle Settings
● Maintenance
● Clock
● TPMS Settings
● Unit/Language
● Key-Linked Settings
● Factory Reset

Instruments and controls

2-15
