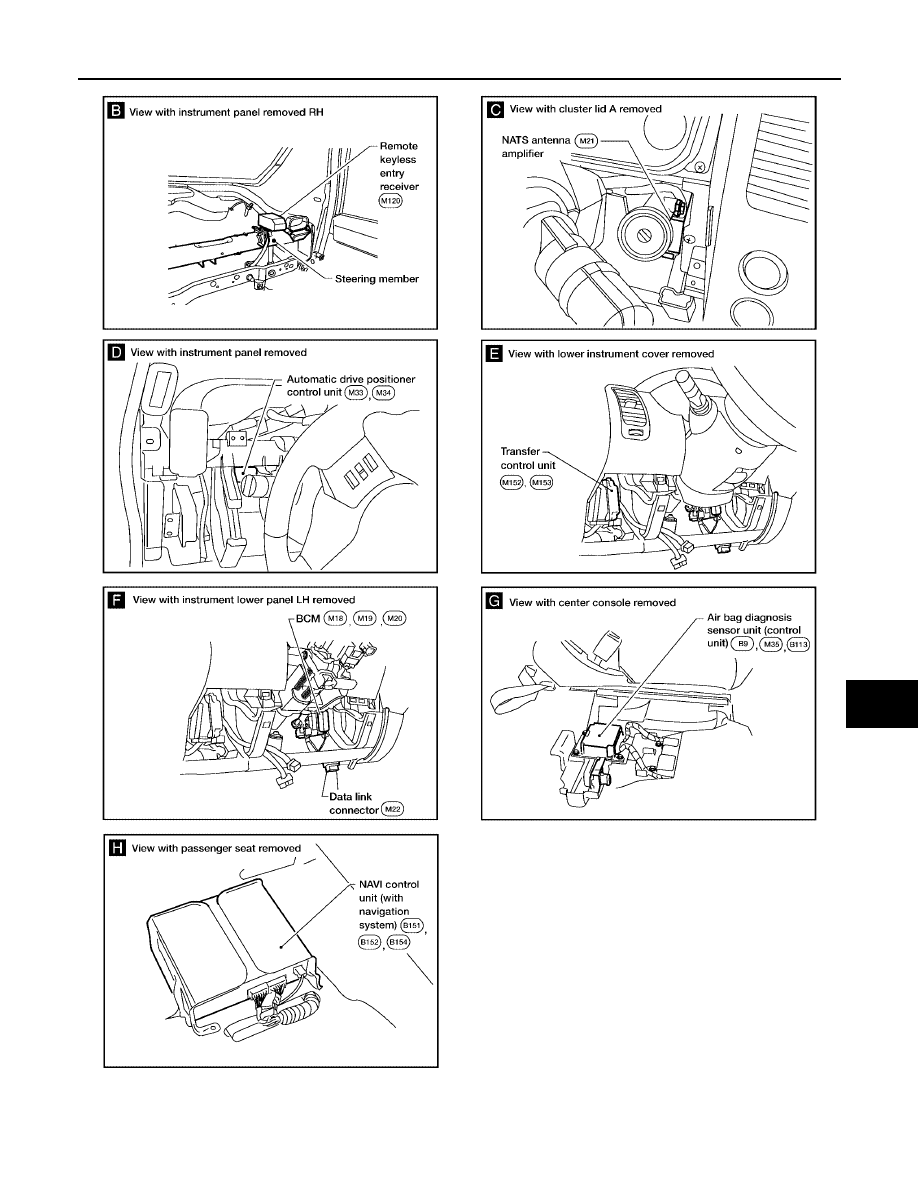

ELECTRICAL UNITS LOCATION

PG-69

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

WKIA3595E

PG-70

ELECTRICAL UNITS LOCATION

2005 Pathfinder

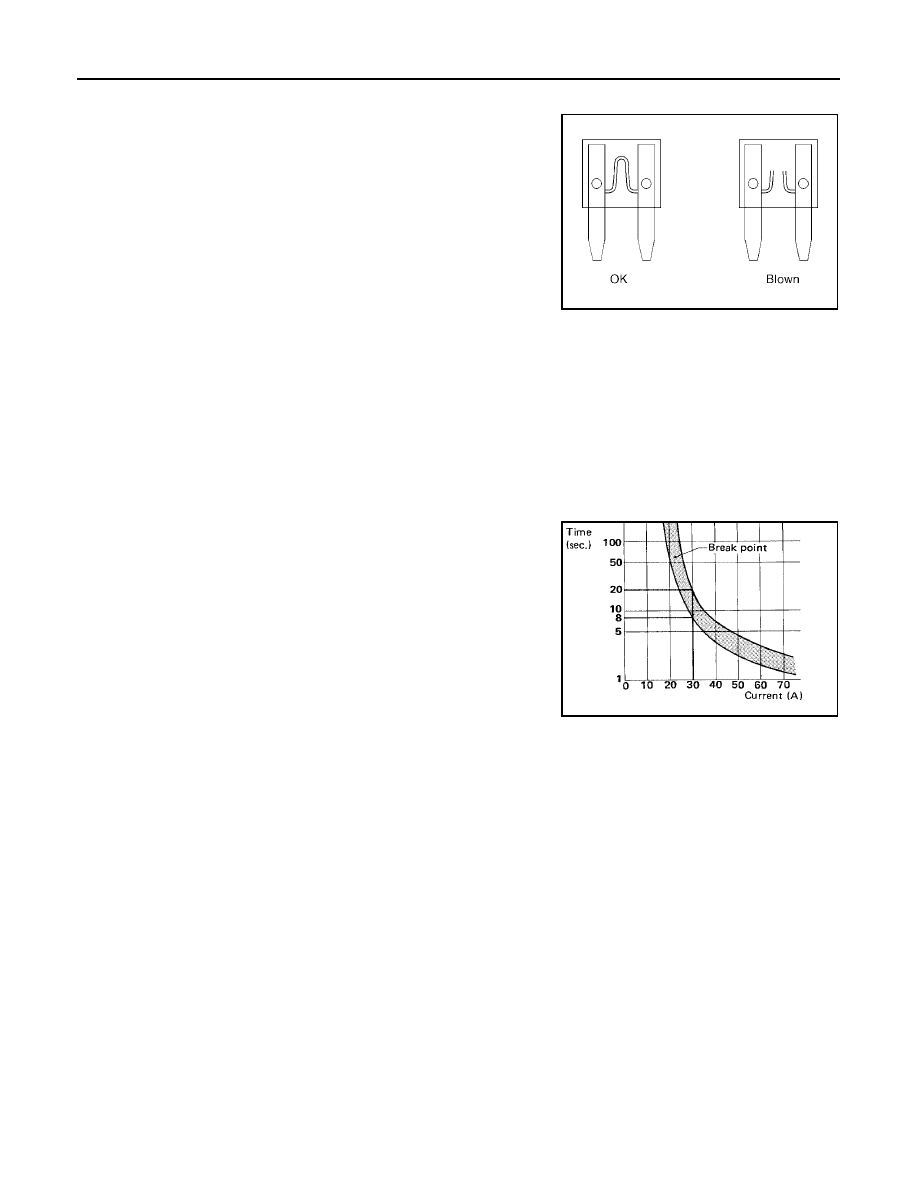

Fuse

EKS009XO

●

If fuse is blown, be sure to eliminate cause of incident before
installing new fuse.

●

Use fuse of specified rating. Never use fuse of more than speci-
fied rating.

●

Do not partially install fuse; always insert it into fuse holder prop-
erly.

●

Remove fuse for “ELECTRICAL PARTS (BAT)” if vehicle is not
used for a long period of time.

Fusible Link

EKS009XP

A melted fusible link can be detected either by visual inspection or by feeling with finger tip. If its condition is
questionable, use circuit tester or test lamp.

CAUTION:

●

If fusible link should melt, it is possible that critical circuit (power supply or large current carrying
circuit) is shorted. In such a case, carefully check and eliminate cause of incident.

●

Never wrap outside of fusible link with vinyl tape.

●

Never let fusible link touch any other wiring harness, vinyl or rubber parts.

Circuit Breaker (Built Into BCM)

EKS009XQ

For example, when current is 30A, the circuit is broken within 8 to 20
seconds.
A circuit breaker is used for the following systems:

●

Power seat

●

Power windows

●

Power door locks

●

Remote keyless entry system

●

Power sunroof

CEL083

SBF284E

HARNESS CONNECTOR

PG-71

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

HARNESS CONNECTOR

PFP:B4341

Description

EKS009XR

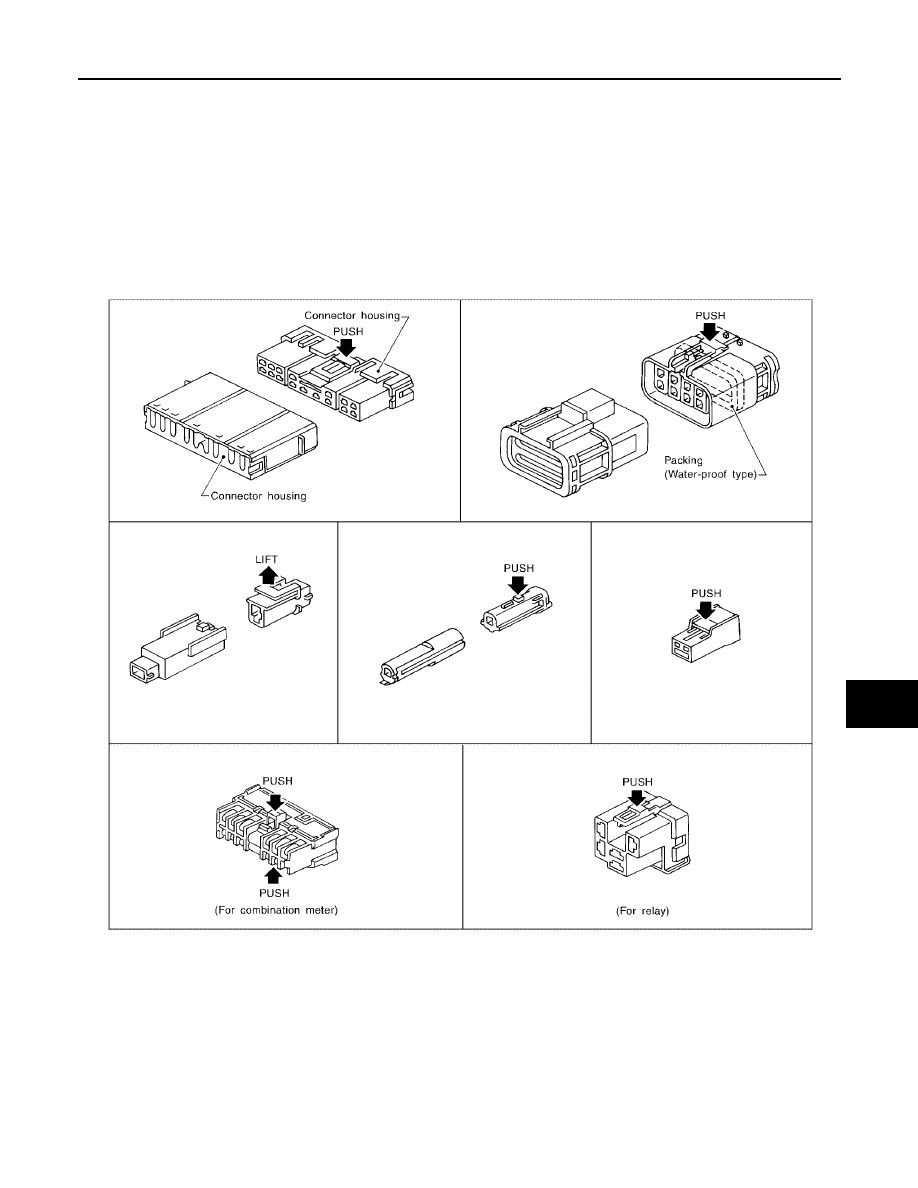

HARNESS CONNECTOR (TAB-LOCKING TYPE)

●

The tab-locking type connectors help prevent accidental looseness or disconnection.

●

The tab-locking type connectors are disconnected by pushing or lifting the locking tab(s). Refer to the
illustration below.

Refer to the next page for description of the slide-locking type connector.

CAUTION:

Do not pull the harness or wires when disconnecting the connector.
[Example]

SEL769DA

PG-72

HARNESS CONNECTOR

2005 Pathfinder

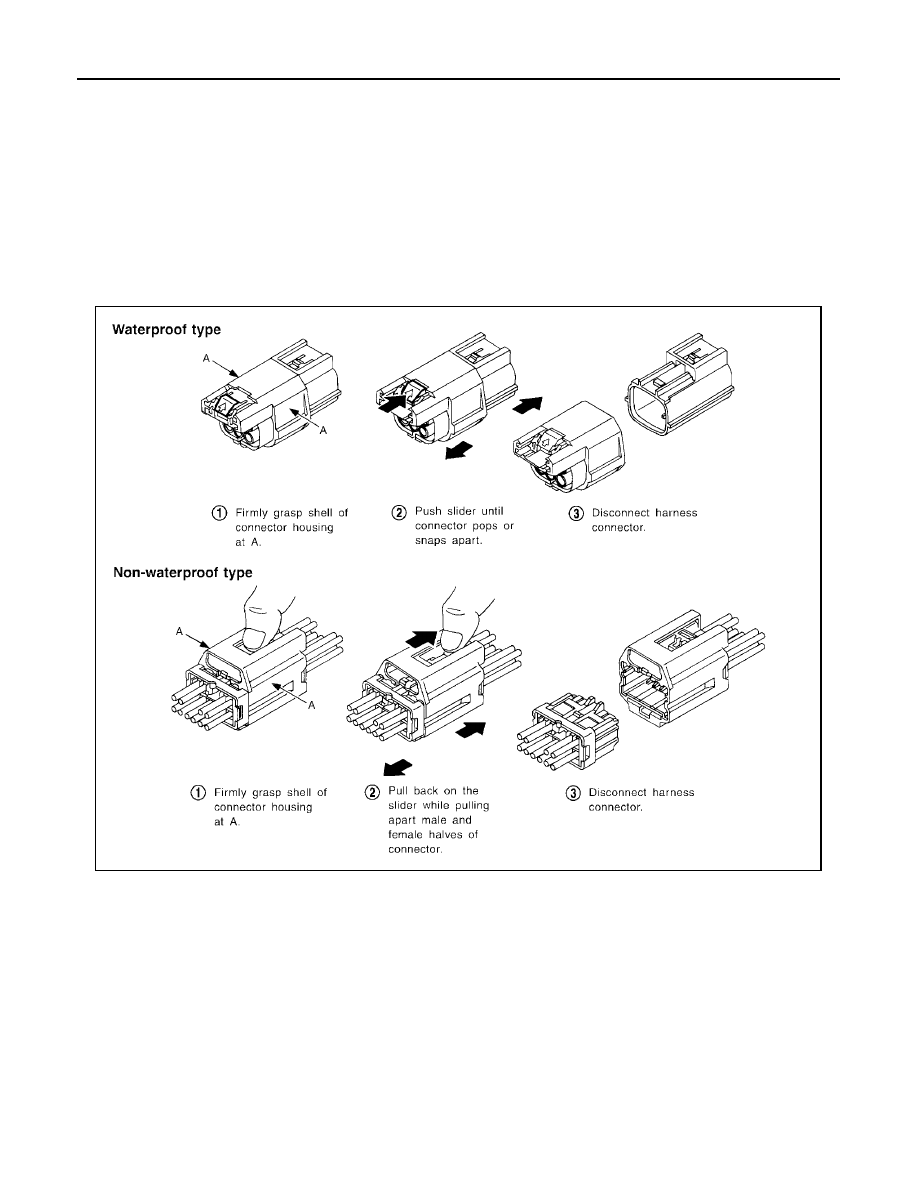

HARNESS CONNECTOR (SLIDE-LOCKING TYPE)

●

A new style slide-locking type connector is used on certain systems and components, especially those
related to OBD.

●

The slide-locking type connectors help prevent incomplete locking and accidental looseness or discon-
nection.

●

The slide-locking type connectors are disconnected by pushing or pulling the slider. Refer to the illustra-
tion below.

CAUTION:

●

Do not pull the harness or wires when disconnecting the connector.

●

Be careful not to damage the connector support bracket when disconnecting the connector.

[Example]

AEL299C

HARNESS CONNECTOR

PG-73

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

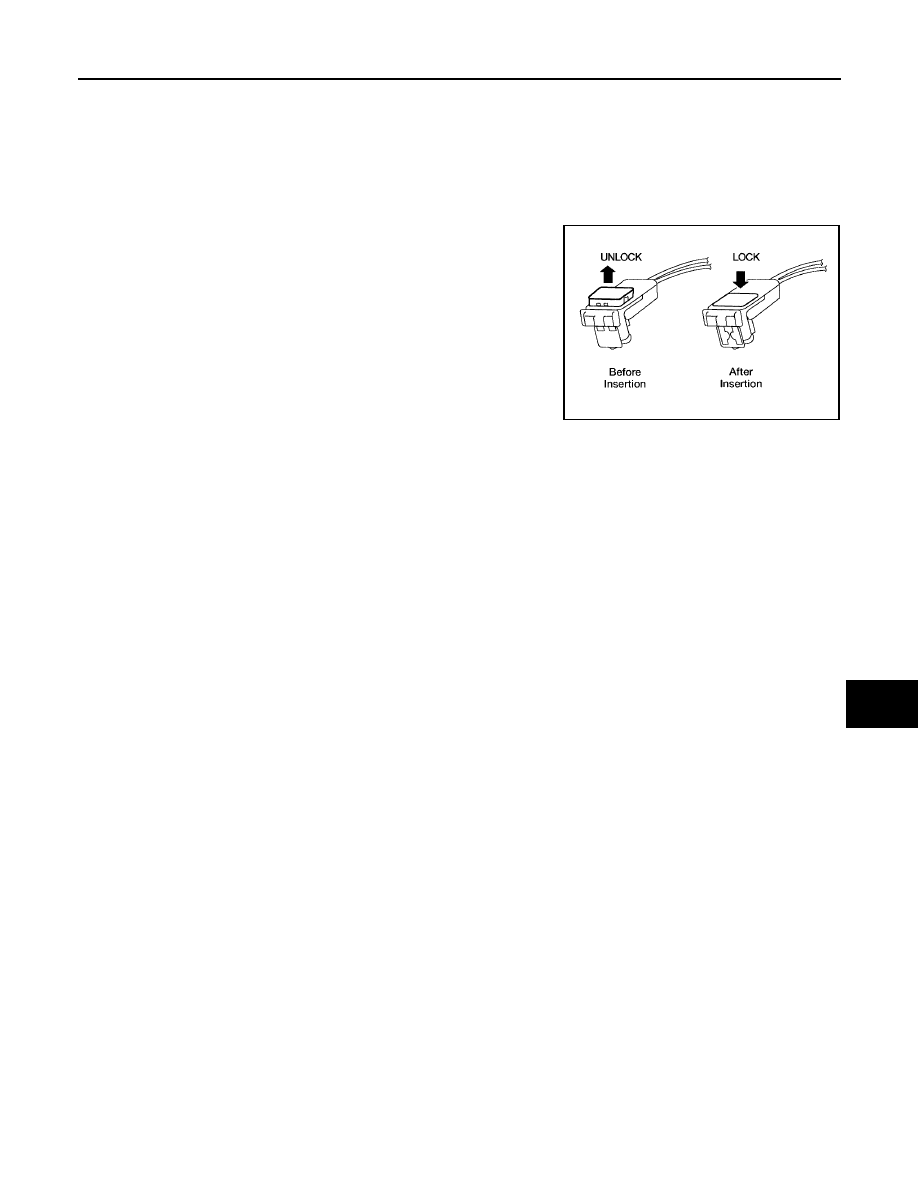

HARNESS CONNECTOR (DIRECT-CONNECT SRS COMPONENT TYPE)

●

SRS direct-connect type harness connectors are used on certain SRS components such as air bag mod-
ules and seat belt pre-tensioners.

●

Always pull up to release black locking tab prior to removing connector from SRS component.

●

Always push down to lock black locking tab after installing connector to SRS component. When locked,
the black locking tab is level with the connector housing.

CAUTION:

●

Do not pull the harness or wires when removing connectors
from SRS components.

WHIA0103E

PG-74

ELECTRICAL UNITS

2005 Pathfinder

ELECTRICAL UNITS

PFP:23710

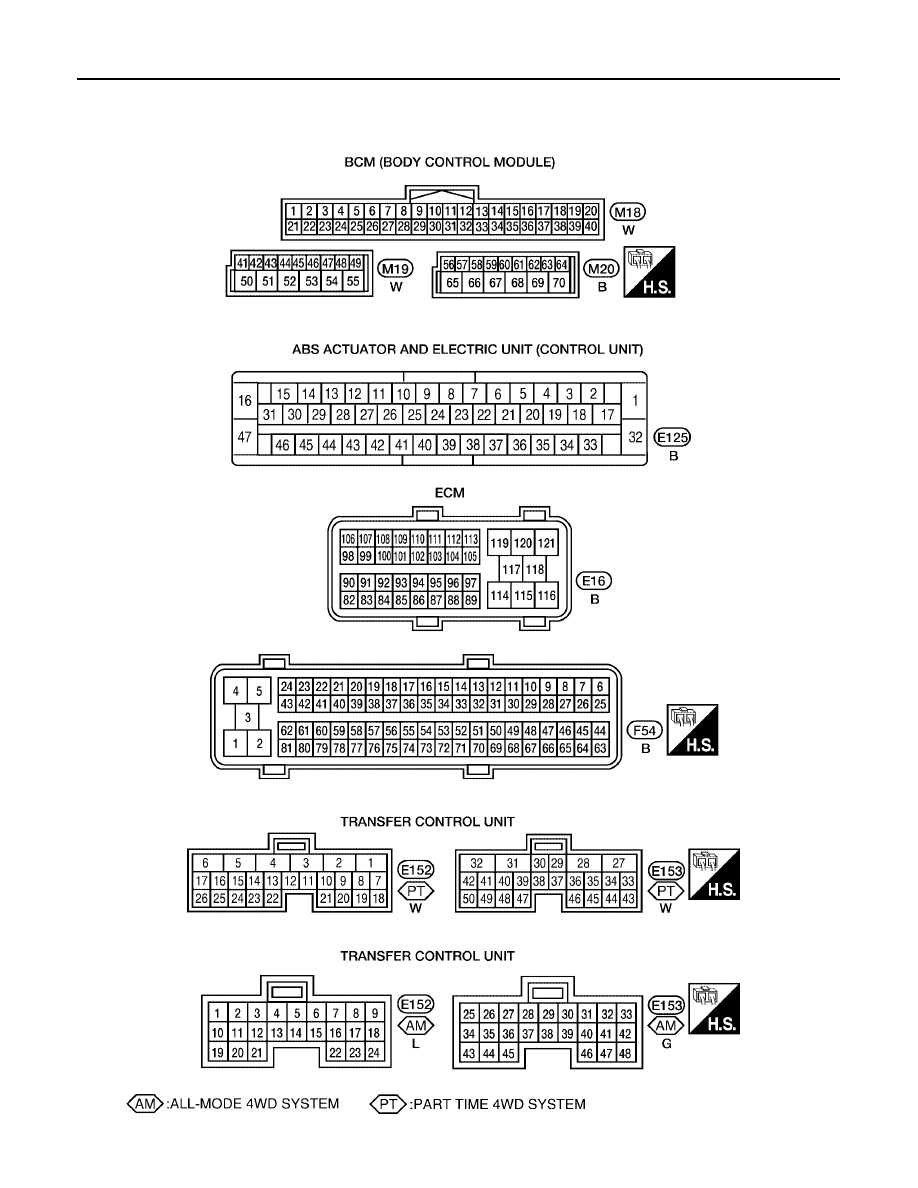

Terminal Arrangement

EKS009XS

WKIA3589E

STANDARDIZED RELAY

PG-75

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

STANDARDIZED RELAY

PFP:25230

Description

EKS009XT

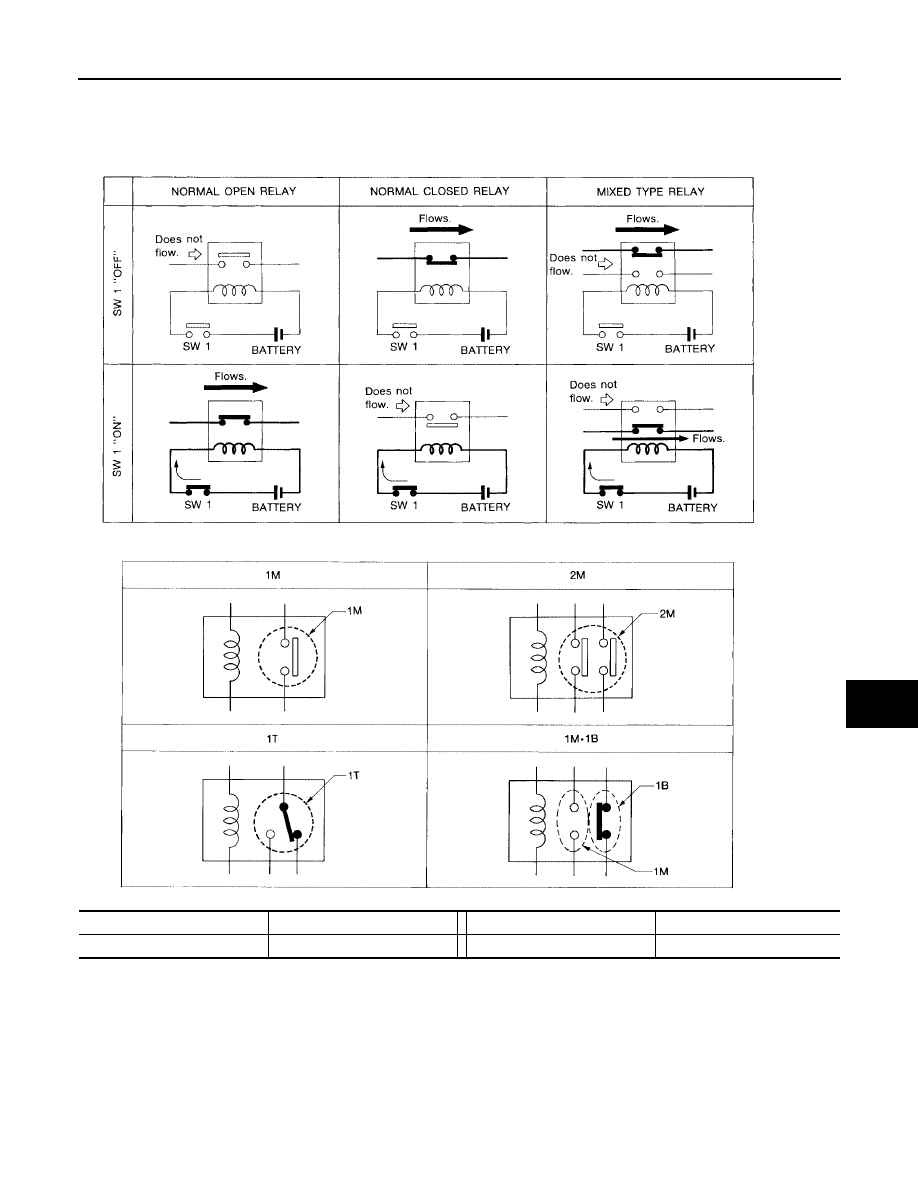

NORMAL OPEN, NORMAL CLOSED AND MIXED TYPE RELAYS

Relays can mainly be divided into three types: normal open, normal closed and mixed type relays.

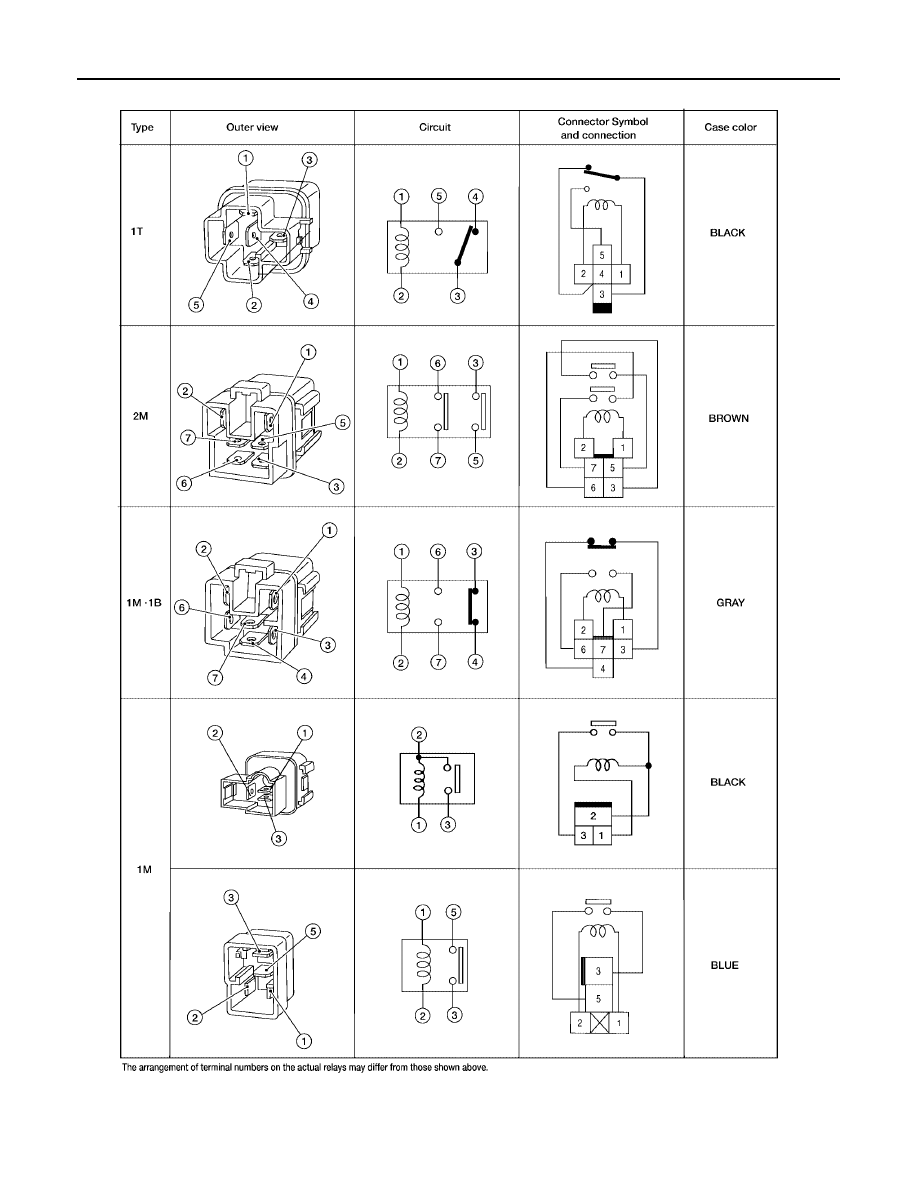

TYPE OF STANDARDIZED RELAYS

SEL881H

SEL882H

1M

1 Make

2M

2 Make

1T

1 Transfer

1M·1B

1 Make 1 Break

PG-76

STANDARDIZED RELAY

2005 Pathfinder

WKIA0253E
