SERVICE DATA AND SPECIFICATIONS (SDS) EM-137 C D E F G H I J K L M A EM

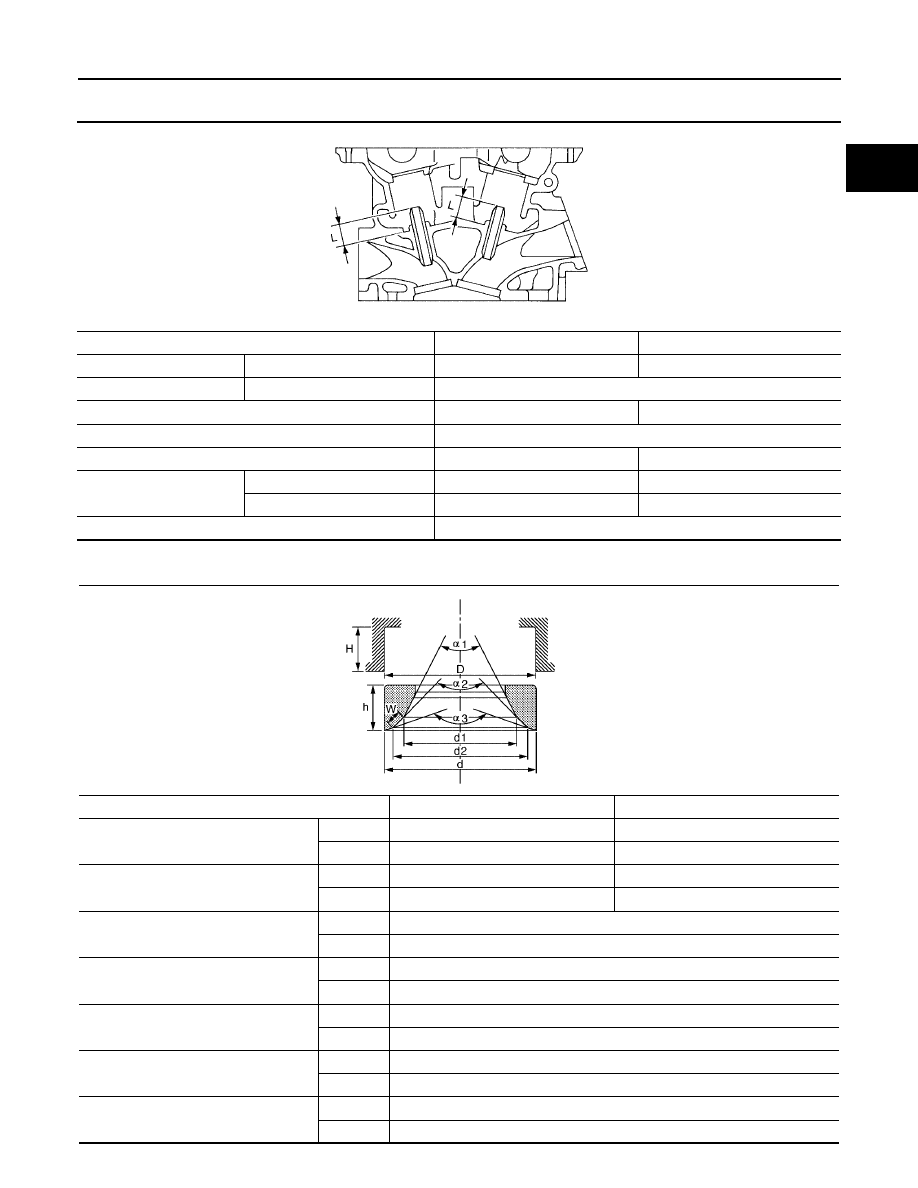

2005 Pathfinder Valve Guide Unit: mm (in) Valve Seat Unit: mm (in) Items Standard 0.2 (0.008) oversize (Service) Valve guide Outer diameter 10.023 - 10.034 (0.3946 - 0.3950) 10.223 - 10.234 (0.4025 - 0.4029) Inner diameter (Finished size) 6.000 - 6.018 (0.2362 - 0.2369) Cylinder head valve guide hole diameter 9.975 - 9.996 (0.3927 - 0.3935) 10.175 - 10.196 (0.4006 - 0.4014) Interference fit of valve guide 0.027 - 0.059 (0.0011 - 0.0023) Items Standard Limit Valve guide clearance Intake 0.020 - 0.053 (0.0008 - 0.0021) 0.08 (0.003) Exhaust 0.030 - 0.063 (0.0012 - 0.0025) 0.09 (0.004) Projection length “L” 12.6 - 12.8 (0.496 - 0.504) SEM950E Items Standard Oversize [0.5 (0.02)] (Service) Cylinder head seat recess diameter “D” Intake 38.000 - 38.016 (1.4961 - 1.4967) 38.500 - 38.516 (1.5157 - 1.5164) Exhaust 32.200 - 32.216 (1.2677 - 1.2683) 32.700 - 32.716 (1.2874 - 1.2880) Valve seat outer diameter “d” Intake 38.097 - 38.113 (1.4999 - 1.5005) 38.597 - 38.613 (1.5196 - 1.5202) Exhaust 32.280 - 32.296 (1.2709 - 1.2715) 32.780 - 32.796 (1.2905 - 1.2912) Valve seat interference fit Intake 0.081 - 0.113 (0.0032 - 0.0044) Exhaust 0.064 - 0.096 (0.0025 - 0.0038) Diameter “d1”* 1 Intake 35 (1.38) Exhaust 28.7 (1.130) Diameter “d2”* 2 Intake 36.3 - 36.8 (1.429 - 1.449) Exhaust 30.3 - 30.8 (1.193 - 1.213) Angle “ α 1” Intake 60 ° Exhaust 60 ° Angle “ α 2” Intake 88 ° 45 ′ - 90 ° 15 ′ Exhaust 88 ° 45 ′ - 90 ° 15 ′ PBIC2745E |
