8 - 23

 Техническое обслуживание и операции, выполняемые владельцем

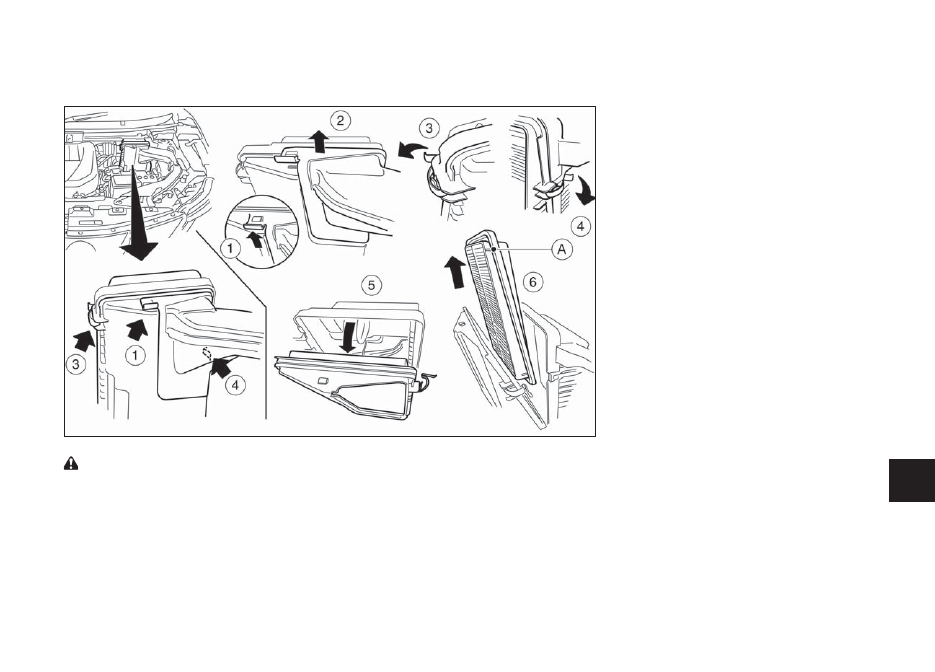

ВОЗДУХООЧИСТИТЕЛЬ

Замена фильтрующего элемента должна производиться
через интервалы, указанные в отдельной Гарантийной книж-
ке. При замене фильтрующего элемента протрите изнутри
влажной ветошью корпус и крышку воздухоочистителя.

СУХОЙ БУМАЖНЫЙ ФИЛЬТРУЮЩИЙ
ЭЛЕМЕНТ (для некоторых вариантов
исполнения автомобиля)

Проверьте степень загрязнения бумажного фильтрующего
элемента

A. Если он загрязнен, потрясите его, чтобы уда-

лить пыль.

Замена и очистка фильтрующего элемента должна произво-
диться через интервалы, указанные в отдельной Гарантий-
ной книжке. При замене фильтра протрите изнутри влажной
ветошью корпус и крышку воздухоочистителя.

Запрещается эксплуатация автомобиля со снятым воз-

•

душным фильтром.

Будьте осторожны при выполнении работ на двигателе

•

со снятым воздухоочистителем.

ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ИЗ ВИСКОЗНОГО
КАРТОНА

Фильтрующий элемент

A не подлежит очистке и повторно-

му использованию.



ОПАСНОСТЬ

Запуск двигателя без фильтрующего элемента возду-

•

хоочистителя может привести к ожогам. Воздухоочисти-
тель не только очищает воздух, он также предотвращает
выброс пламени из камер сгорания двигателя. Если воз-
духоочиститель не установлен на место, вы можете по-
лучить ожог.

8 - 24

  Техническое обслуживание и операции, выполняемые владельцем

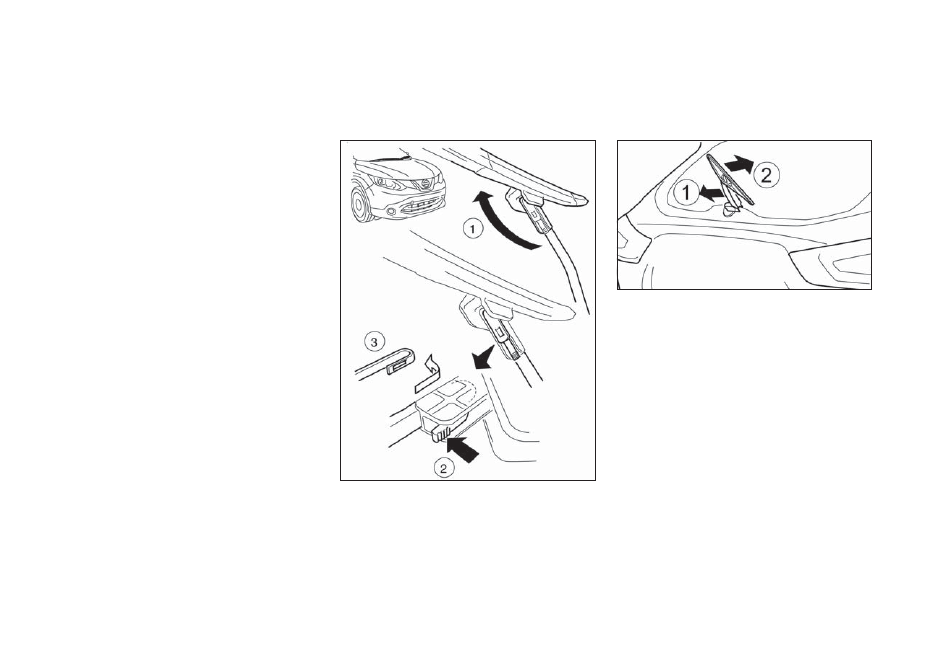

ЩЕТКИ ОЧИСТИТЕЛЯ

ЗАМЕНА ЩЕТКИ ОЧИСТИТЕЛЯ ЗАДНЕГО
СТЕКЛА

Поднимите рычаг очистителя

1.

c

.

Осторожно поверните щетку по часовой стрелке, пока

2.

она не освободится от фиксатора

d

..

Наденьте новую щетку на рычаг очистителя до щелчка

3.

фиксатора.

Опустите рычаг очистителя в исходное положение.

4.

ЗАМЕНА ЩЕТОК ОЧИСТИТЕЛЯ ВЕТРОВОГО
СТЕКЛА

Потяните рычаг очистителя вверх

1.

c

.

Нажмите на фиксатор

2.

d

 щетки, затем снимите щетку с

рычага, как показано на иллюстрации

e

.

Установите новую щетку очистителя, действуя в обрат-

3.

ном порядке.

Опустите рычаг очистителя в исходное положение.

4.

ОЧИСТКА

Если омыватель и очиститель не обеспечивают эффектив-
ную очистку ветрового стекла, или щетки очистителя при
работе дребезжат, то причиной этого может быть загрязне-
ние ветрового стекла или самих щеток воскоподобными или
другими веществами.

Промойте наружную поверхность ветрового стекла жидко-
стью для омывателя или нейтральным моющим средством.
Если ветровое стекло чистое, то при ополаскивании водой
на нем не будут образовываться капли.

Протрите щетки очистителя тканью, смоченной в растворе
жидкости для омывателя или в нейтральном моющем сред-
стве. Затем ополосните щетки чистой водой. Если после
этого качество очистки ветрового стекла осталось неудо-
влетворительным, замените щетки.

ВНИМАНИЕ

После замены щеток верните рычаги очистителя в ис-

•

ходное положение. В противном случае они могут быть
повреждены при открывании капота.

Убедитесь в том, что щетки лежат на поверхности ве-

•

трового стекла. В противном случае рычаг очистителя
может быть поврежден скоростным напором воздуха.

Не открывайте капот, если рычаги очистителей установ-

•

лены в положение для замены щеток, иначе вы можете
повредить лакокрасочное покрытие капота.

8 - 25

 Техническое обслуживание и операции, выполняемые владельцем

Правая сторона

ВНИМАНИЕ

Запрещается использовать плавкие предохранители

•

или вставки большего номинала, чем указано на заме-
няемом предохранителе.

Запрещается при отсоединении разъема тянуть за жгут

•

проводов или отдельные провода.

ПРЕДОХРАНИТЕЛИ

ПАССАЖИРСКИЙ САЛОН

Левая сторона

ФОРСУНКИ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

При обработке капота полиролью следите за тем, чтобы воск
не попал в форсунки омывателя

A. Отверстие форсунки

может забиться и омыватель перестанет работать должным
образом. Если воск попал в форсунку, удалите его при по-
мощи маленькой булавки

B.

8 - 26

  Техническое обслуживание и операции, выполняемые владельцем

Вытяните выключатель питания с плавким предохрани-

5.

телем для длительного хранения автомобиля из блока
предохранителей, не перекашивая его.

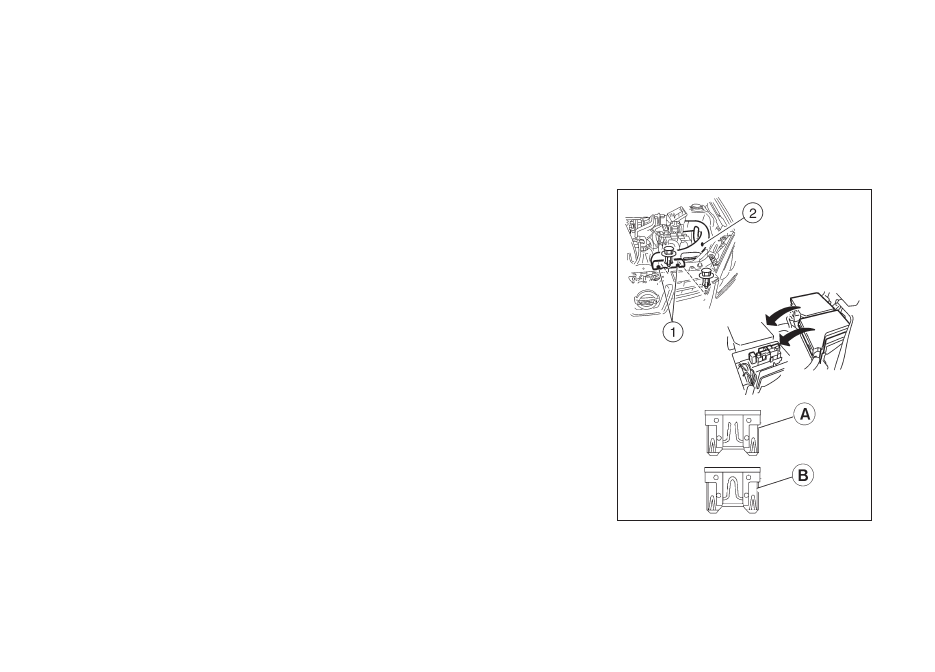

БЛОКИ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ
ОТСЕКЕ

ВНИМАНИЕ

Запрещается использовать плавкие предохранители или
вставки большего номинала, чем указано на заменяемом
предохранителе.

Выключатель питания с плавким
предохранителем для длительного хранения
автомобиля

Во избежание разряда аккумуляторной батареи выключа-
тель питания

e

 с плавким предохранителем для длительно-

го хранения автомобиля выключен при поставке автомобиля
с завода. Перед передачей автомобиля владельцу, этот вы-
ключатель должен быть нажат во включенное положение, и
должен постоянно оставаться в этом положении.

Если какое-либо электрооборудование не работает, извле-
ките выключатель питания с плавким предохранителем для
длительного хранения автомобиля и убедитесь в том, что
предохранитель исправен.

ПРИМЕЧАНИЕ

Если выключатель питания с плавким предохранителем
для длительного хранения автомобиля функционирует не-
правильно, или если перегорел предохранитель, то не обя-
зательно заменять переключатель. В этом случае нужно
вынуть выключатель длительного хранения и заменить его
новым предохранителем того же номинала.

Извлечение выключателя питания с плавким предохраните-
лем для длительного хранения автомобиля

Перед извлечением выключателя питания с плавким

1.

предохранителем для длительного хранения автомоби-
ля убедитесь в том, что выключатель зажигания нахо-
дится в положении OFF или LOCK.

Убедитесь в том, что переключатель света фар находит-

2.

ся в положении OFF.

Откройте крышку блока предохранителей.

3.

Сожмите фиксирующие защелки по обеим сторонам вы-

4.

ключателя питания

e

 с плавким предохранителем для

длительного хранения автомобиля.

При отсоединении разъема будьте осторожны, чтобы не

•

сломать кронштейн крепления разъема.

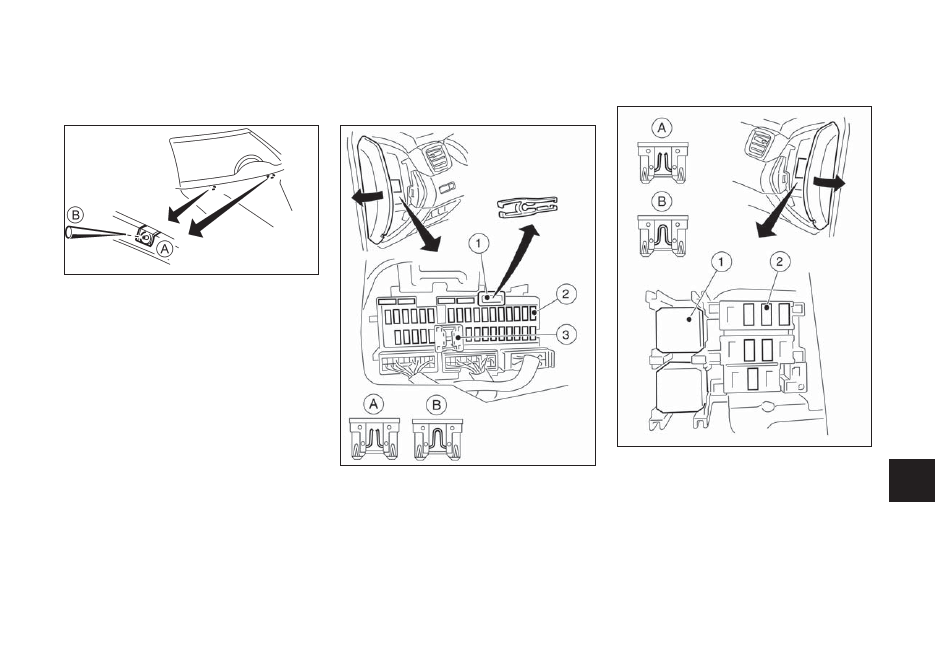

При отказе какого-либо компонента электрооборудования
проверьте целостность предохранителей.

Блок предохранителей расположен снизу, с левой стороны
панели управления.

Защищаемые цепи

d

 показаны на внутренней стороне

крышки блока предохранителей.

Убедитесь в том, что выключатель зажигания и цен-

1.

тральный выключатель освещения находятся в положе-
нии OFF (Выключено).

Снимите крышку блока предохранителей.

2.

Найдите неисправный предохранитель и выньте его с

3.

помощью пинцета

c

 (для некоторых вариантов испол-

нения автомобиля).

ПРИМЕЧАНИЕ

Пинцет для снятия плавких предохранителей находится
в блоке предохранителей.

Перегоревший предохранитель

4.

A следует заменить

новым

B.

Установите на место крышку блока предохранителей.

5.

ПРИМЕЧАНИЕ

Если новый предохранитель также перегорит, то об-
ратитесь на сервисную станцию официального дилера
NISSAN для проверки и ремонта электрооборудования
автомобиля.
