ДВИГАТЕЛЬ  MR20DE - НИССАН КАШКАЙ

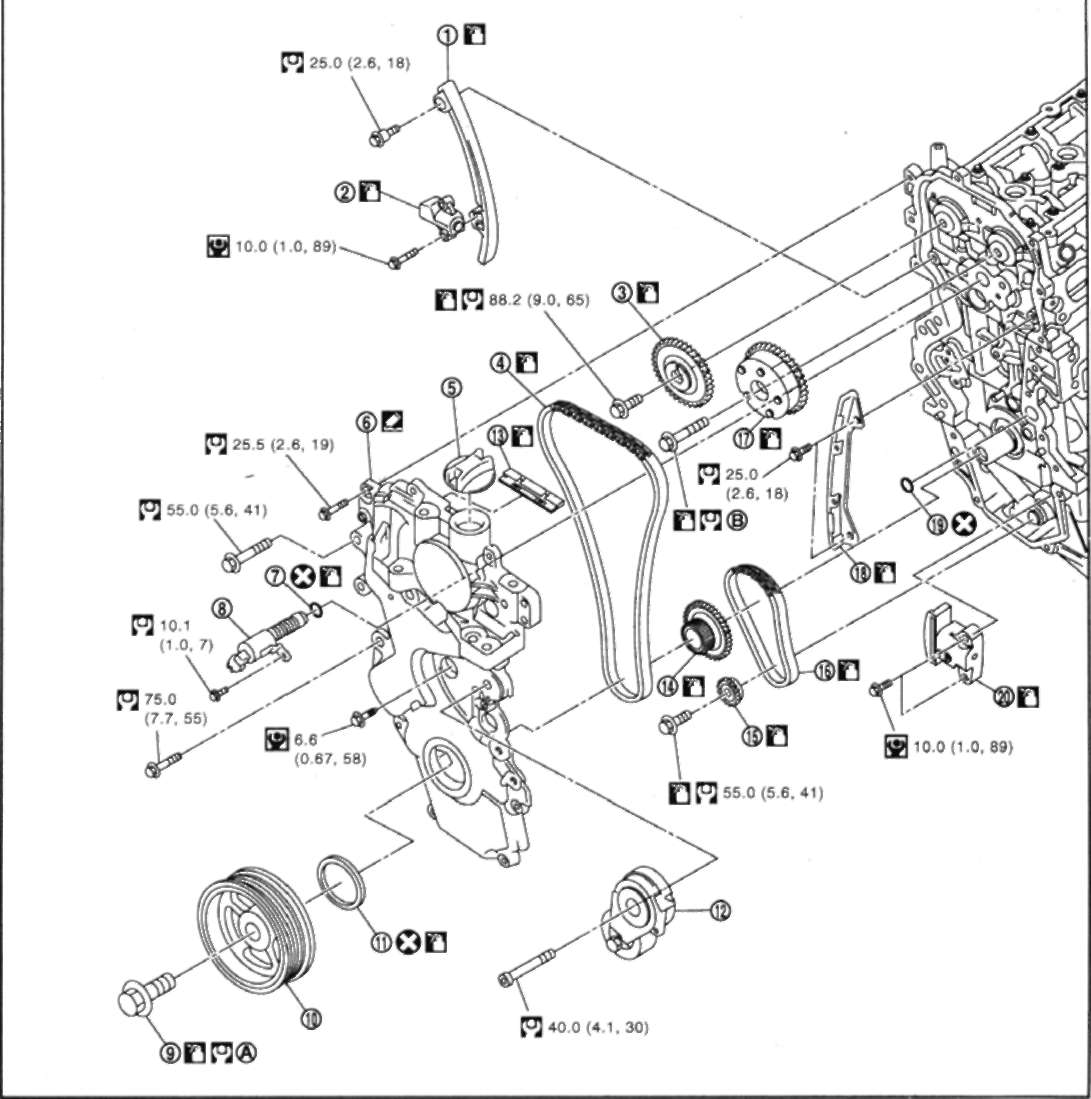

ЦЕПЬ ГРМ ДВИГАТЕЛЯ MR20DE - НИССАН КАШКАЙ

1. Направляющая цепи в месте изгиба

2. Натяжитель цепи ГРМ

3. Звездочка распредвала выпускных клапанов

4. Цепь ГРМ

5. Крышка маслоналивной горловины

6. Передняя крышка

7. Кольцевое уплотнение

8. Электроклапан механизма регулирования фаз газораспределения впускных клапанов

9. Болт шкива коленвала

10. Шкив коленвала

11. Передний сальник

12. Автоматический натяжитель приводного ремня

13. Направляющая натяжителя цепи ГРМ (со стороны пере ней крышки)

14. Звездочка коленвала

15. Звездочка балансировочного блока

16. Цепь привода балансировочного блока

17. Звездочка распредвала впускных клапанов

18. Направляющая натяжителя цепи ГРМ

19. Кольцевое уплотнение

20. Натяжитель цепи привода балансировочного блока

A. См. ниже.

B. См. ниже.

Внимание: Под направлением вращения, указанным в тексте, подразумевается вращение, если смотреть спереди двигателя.
