Митсубиси Каризма. Установка возвратного шланга / шланга низкого давления рулевого управления

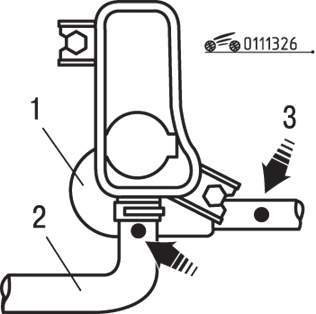

Рис. 13.26. Установка возвратного шланга/ шланга низкого давления усилителя рулевого управления на автомобилях с 1996 года выпуска: 1 – возвратный шланг; 2 – шланг низкого давления; 3 – метка, направленная вверх




Рис. 13.27. Установка возвратного шланга/ шланга низкого давления усилителя рулевого управления на автомобилях с 1997 года выпуска: 1 – шланг, подводящий к насосу; 2 – метка, направленная вверх; 3 – возвратный шланг; 4 – метка, направленая вверх




Подсоедините шланги так, чтобы метки были направлены вверх (рис. 13.26, 13.27).
