Митсубиси Каризма. Замена топливного фильтра

1. Снимите остаточное давление в топливной магистрали.

2. Снимите впускной воздушный шланг.

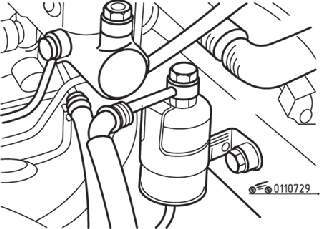

Рис. 7.29. Расположение топливного фильтра

3. Придерживая топливный фильтр гаечным ключом, отверните перепускной болт, затем снимите шланг высокого давления (рис. 7.29).

ПРЕДУПРЕЖДЕНИЕ

Поскольку в топливной магистрали возможно остаточное давление, для предотвращения разбрызгивания топлива необходимо накрыть шланг тряпкой.

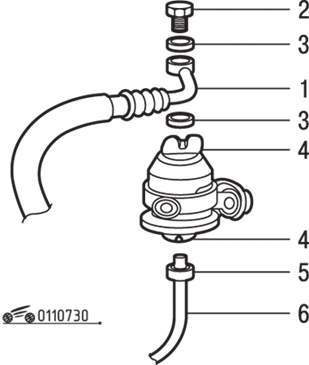

Рис. 7.30. Элементы крепления топливопроводов к топливному фильтру: 1 – шланг высокого давления; 2 – перепускной болт; 3 – уплотнительная прокладка; 4 – места удержания гаечным ключом; 5 – накидная гайка главного топливопровода (37 Н•м); 6 – главный топливопровод

4. Придерживая фильтр гаечным ключом, отверните накидную гайку главного топливопровода, затем отсоедините главный топливопровод (рис. 7.30).

5. Снимите топливный фильтр.

6. При установке топливного фильтра используйте новые уплотнительные прокладки. Затяните перепускной болт муфты шланга высокого давления и накидную гайку главного топливопровода требуемыми моментами.

7. После установки топливного фильтра проверьте герметичность топливной системы (нет ли утечек топлива через соединения).

8. Подайте напряжение аккумуляторной батареи к сервисному разъему топливного насоса так, чтобы он заработал.

9. Проверьте герметичность топливной системы под давлением

Митсубиси Каризма. Замена топливного насоса

1. Поднимите подушку заднего сиденья.
2. Снимите защитную крышку.
3. Снимите остаточное давление в топливной магистрали для предотвращения разбрызгивания топлива при разгерметизации.
4. Отсоедините топливопроводы и разъемы, а затем снимите топливный насос.
5. Убедитесь, что резиновая прокладка топливного бака не повреждена и не деформирована, после чего надежно закрепите прокладку.
6. Нанесите мыльный раствор на внутреннюю поверхность прокладки и затем установите топливный насос.

ПРЕДУПРЕЖДЕНИЕ
Если резиновая прокладка повреждена или деформирована, замените ее на новую.

7. Используя специальный инструмент, затяните крышку топливного насоса моментом 49 Н•м.

ПРЕДУПРЕЖДЕНИЕ
Не наклоняйте топливный насос при его установке. Не допускайте закусывания прокладки при ее установке.

8. Проверьте герметичность системы после установки топливного насоса, используя следующую процедуру:
– нанесите мыльный раствор по окружности крышки;
– заглушите шланг системы улавливания паров топлива и главный топливопровод через шланг возврата топлива, создайте в топливном баке давление не более 10 кПа и убедитесь в отсутствии мыльных пузырьков
