Митсубиси Кольт. Фары головного света - снятие и установка



Митсубиси Кольт. Фары головного света - снятие и установка

Фары закрытого типа
2. Снимите решетку радиатора, если необходимо.

15.9 Фары головного света - снятие и установка Митсубиси Кольт
9.3 Для фары закрытого типа, открутите винты крепления (1) - для регулировки фары по вертикали подкрутите регулировочный винт (2) (винт горизонтальной регулировки расположен сбоку фары)



3. Открутите крепежные винты и снимите декоративную рамку. Открутите винты крепления, стараясь не вращать регулировочные винты (9.3).
4. Снимите крепежное кольцо и достаньте фару головного света настолько, чтобы можно было отсоединить разъем подключения.
5. Снимите фару.
6. Для установки фары подсоедините разъем подключения, установите фару на место, установите крепление и крепежные винты. Надежно затяните винты.
7. Установите решетку радиатора, если необходимо.
Фары со сменной лампочкой
Внимание! Не касайтесь стекла лампочки пальцами, так как жир с пальцев может привести к перегреву лампочки и преждевременному выходу ее из строя.

15.9 Фары головного света - снятие и установка Митсубиси Кольт

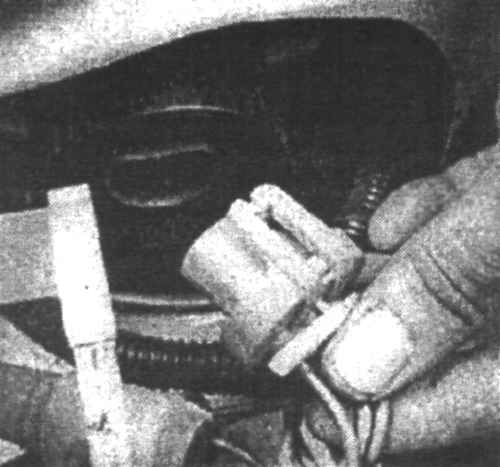

9.8 Отожмите стопорный язычок и отсоедините разъем подключения лампочки



8. Откройте капот и отсоедините разъем подключения фары (9.8).

15.9 Фары головного света - снятие и установка Митсубиси Кольт

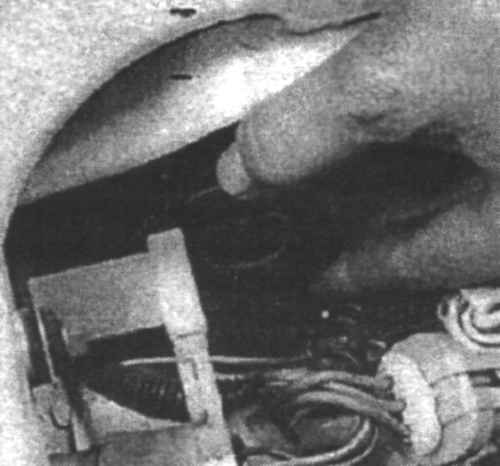

9.9 Поверните крепление против часовой стрелки для его снятия...



9.  На обратной стороне фары возьмитесь за крепление, поверните его против часовой стрелки и снимите (9.9).

15.9 Фары головного света - снятие и установка Митсубиси Кольт

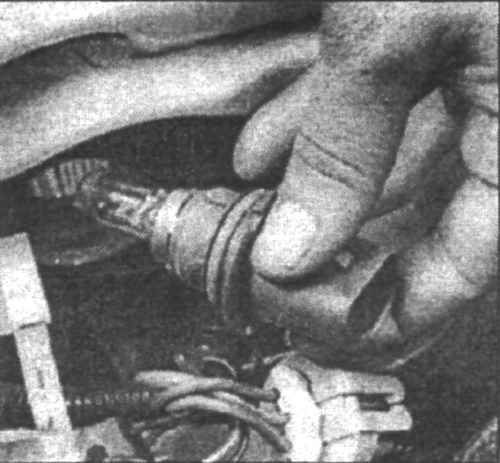

9.10 ...затем достаньте лампочку



10. Достаньте лампочку из патрона (9.10).
11. Установите новую лампочку.
12. Установите крепление и поверните его по часовой стрелке.
13. Подсоедините разъем подключения.
