Митсубиси Кольт. Сцепление - описание и проверка



Митсубиси Кольт. Сцепление - описание и проверка

11.3 Сцепление - описание и проверка Митсубиси Кольт

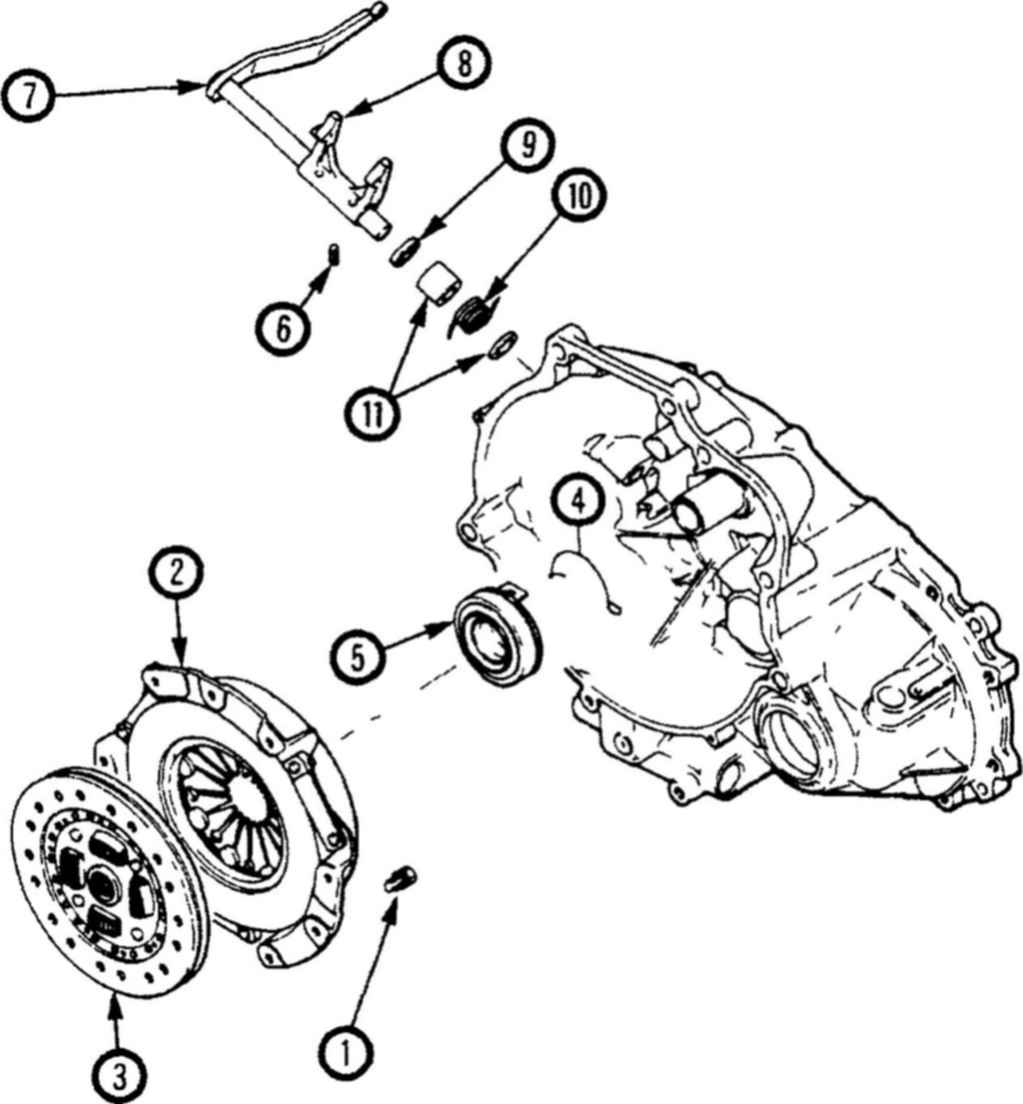

2.1 Элементы сцепления -модели с механическим приводом выключения сцепления
1  Болты крепления нажимного диска к маховику
2 Нажимной диск
3 Ведомый диск
4  Крепежный   зажим   выжимного подшипника
5 Выжимной подшипник
6  Пружинный штифт
7  Ось вилки выключения сцепления
8 Вилка выключения сцепления
9 Сальник
10 Возвратная пружина
11 Шайбы


1  На всех моделях установлено сухое, однодисковое сцепление с диафрагменной пружиной  Привод выключения сцепления гидравлический и состоит из педали сцепления, главного цилиндра и бачка, гидравлических трубок, рабочего цилиндра, вилки выключения сцепления и выжимного подшипника (2.1)
2 Для диагностики неисправностей проведите следующие проверки проверьте уровень гидравлической жидкости, время остановки диска сцепления, привод выключения сцепления, проверьте втулку педали сцепления и тросик
