Митсубиси Паджеро. Приборы освещения

13.17. Приборы освещения

13.17.1. Фары

ОБЩИЕ СВЕДЕНИЯ

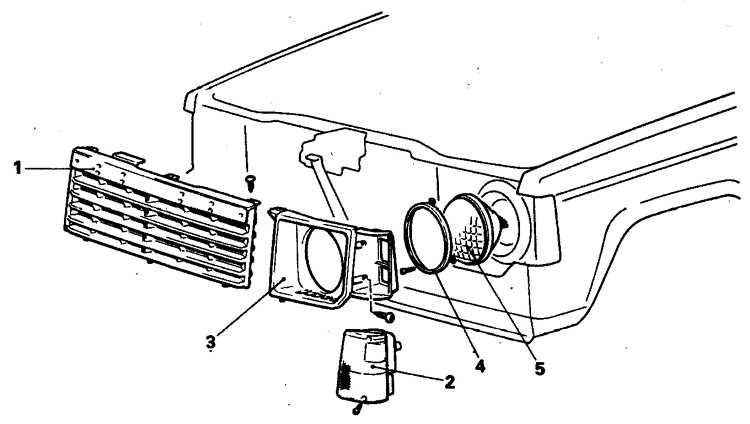

Детали монтажа фары (1983-91)


1. Решетка 2. Указатель поворота 3. Облицовка	4. Оправа 5. Фара

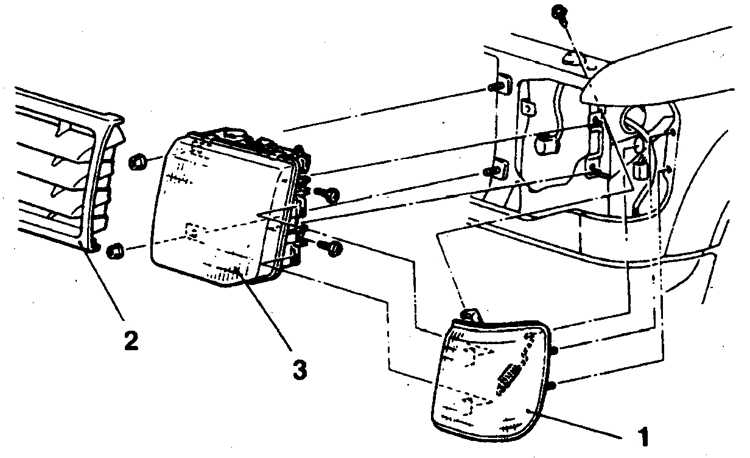

Фара (1992-98)

13.17.1 Приборы освещения Митсубиси Паджеро

1. Передняя комбинация ламп

2. Решетка

3. Фара

На автомобилях ранних выпусков устанавливается неразборный оптический элемент в составе рефлектор – рассеиватель – лампа накаливания, на автомобилях поздних выпусков – фары со сменными галогенными лампами, оптический элемент в этих автомобилях относится к элементам конструкции кузова и отличается более простой процедурой замены лампы.

Снятие и установка

АВТОМОБИЛИ 1983-91 ГГ.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите переднюю облицовочную решетку автомобиля.

2. Снимите плафон указателя поворота.

3. Снимите пластмассовую облицовку фары.

4. Отпустите 3 винта крепления наружной оправы, поверните и снимите оправу.

5. Снимите фару и отсоедините провода. Замените лампу и установите фару.

АВТОМОБИЛИ 1992-98 ГГ.

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Отверните винты (2), снимите пружину (1) и снимите переднюю комбинацию ламп (указатель и повторитель поворота).
2. С левой стороны надо снять бачок.
3. Снимите переднюю облицовочную решетку автомобиля.

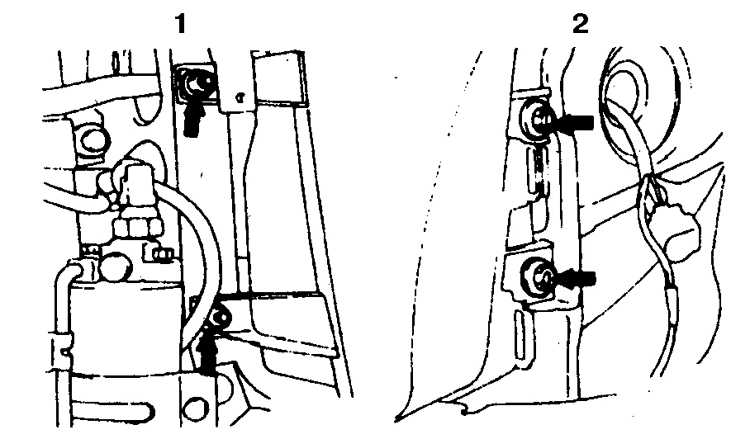

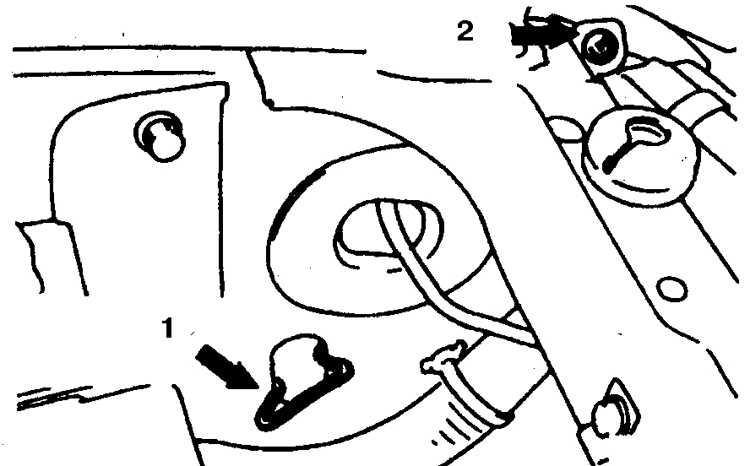

	4. Отверните 2 болта и 2 гайки крепления фары (1 – гайка изнутри, 2 – болт снаружи).
5. Достаньте фару и отсоедините провода.
6. Установка выполняется в обратном порядке.
