Митсубиси Паджеро. Отопитель

13.11. Отопитель

13.11.1. Электродвигатель вентилятора

ОБЩИЕ СВЕДЕНИЯ

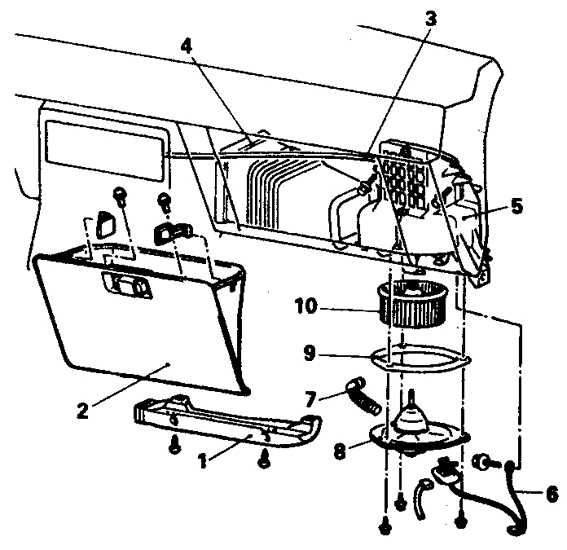

Блок обдува отопителя (1983-89)

1. Нижняя крышка воздуховода
2. Ящик для мелочей
3. Трос делительной заслонки
4. Воздуховод
5. Блок обдува
6. Резистор
7. Шланг
8. Электродвигатель
9. Уплотнение
10. Вентилятор

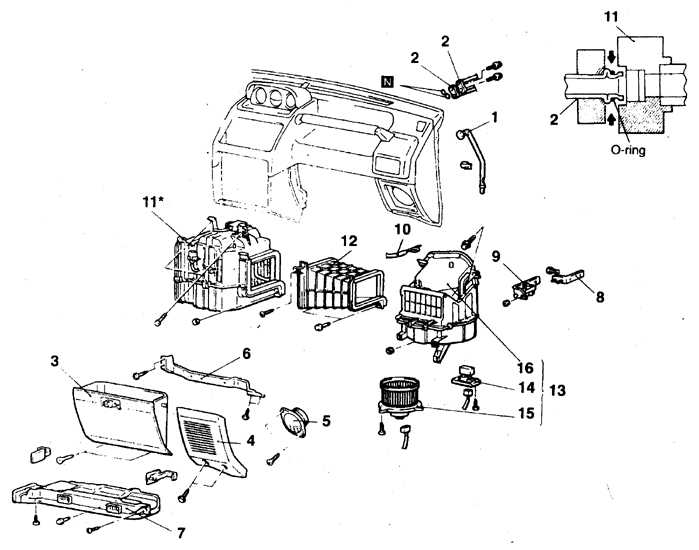

Блок обдува отопителя (1990-98)

1. Дренажный шланг
2. Соединение трубок на испарителе
3. Ящик для мелочей
4. Решетка динамика
5. Динамик
6. Планка
7. Канал для обогрева ног
8. Релейный блок

9. Кронштейн
10. Трос делительной заслонки
11. Испаритель
12. Соединительная секция
13. Блок обдува в сборе
14. Резистор
15. Электродвигатель
16. Корпус

Снятие и установка

АВТОМОБИЛИ 1983-89 ГГ.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите нижнюю крышку воздуховода с правой стороны передней панели салона.
2. Снимите ящик для мелочей, отжав фиксаторы.
3. Отсоедините трос распределительной коробки.
4. Снимите большой центральный воздуховод от вентилятора к отопителю (кроме а/м 1983-86 гг.).
5. Отсоедините от электродвигателя разъем, малый шланг, отверните 3 болта и снимите электродвигатель.
6. При необходимости снимите крыльчатку и резистор.
7. Установка выполняется в обратном порядке.

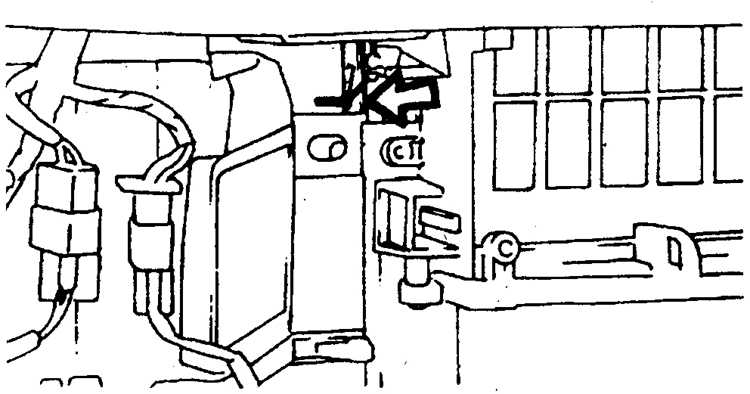

	8. При установке троса переместите рычажок делительной заслонки в положение RECIRC, поверните рычаг заслонки против часовой стрелки и оденьте трос и закрепите скобой.

АВТОМОБИЛИ 1990-98 ГГ.

Предупреждение для снятия блока обдува понадобится разгерметизировать кондиционер в автосервисе и снять испаритель.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. На автомобилях с кондиционером отсоедините дренажный шланг, трубку подачи хладагента и трубку на стороне всасывания.
2. Снимите ящик для мелочей.
3. Снимите декоративную решетку и динамик.
4. Отверните 4 болта и снимите планку.
5. Отсоедините разъем реле и снимите кронштейн разъема.
6. Отсоедините трос от рычага делительной заслонки.
7. Снимите канал для обогрева ног пассажира.
8. Снимите испаритель (на а/м с кондиционером) или соединительную секцию (на а/м без кондиционера).
9. Отверните болты и снимите блок обдува.
10. Снимите вентилятор и резистор.
11. Установка выполняется в обратном порядке.

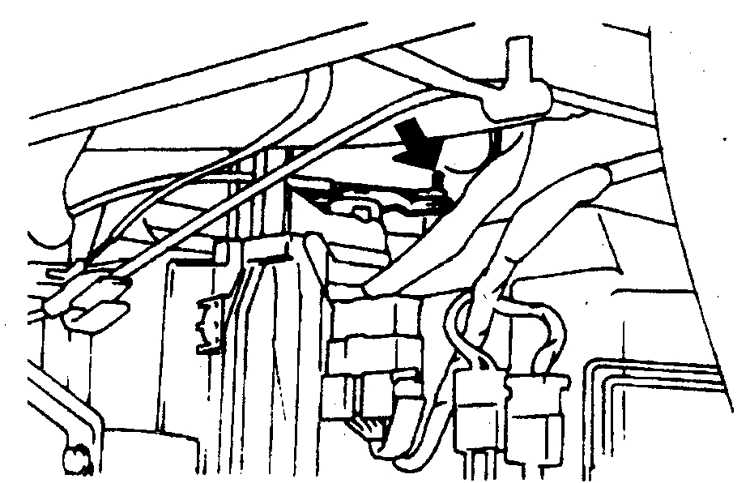

	12. Присоедините трос в следующем порядке. Переведите рычажок делительной заслонки в положение рециркуляции, нажмите на рычаг делительной заслонки в направлении стрелки, оденьте трос и закрепите скобой оболочку.
13. Заправьте кондиционер в автосервисе.
