12.15. Крышка заднего отсека

ОБЩИЕ СВЕДЕНИЯ

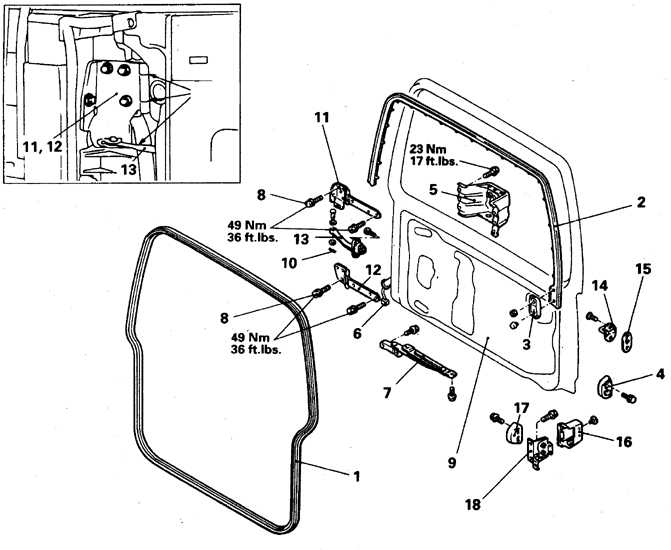

Крышка заднего отсека

1. Уплотнитель внутренний
2. Уплотнитель наружный
3. Прижимная планка
4. Буфер
5. Держатель запасного колеса
6. Разъем
7. Ограничитель закрывания
8. Болт петли
9. Крышка

10. Шплинт
11, 12. Петли
13. Ограничитель открывания
крышки
14. Фиксатор
15. Прокладка
16. Крышка буфера
17. Ответное гнездо буфера
18. Кронштейн

Снятие и установка

Предупреждение

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите запасное колесо и держатель колеса.

2. Снимите облицовку проема задней крышки.

3. Снимите крышку натяжителей задних ремней (если ремни предусмотрены).

4. Снимите динамик (на 4-дверных кузовах).

5. Снимите заднюю нижнюю панель.

6. Снимите облицовку задней стойки.

7. Рашплинтуйте и снимите ось ограничителя крышки.

8. Отсоедините шланг омывателя.

9. Отсоедините от задней крышки провода.

10. Очертите контуры петель, отверните болты петель на крышке и снимите крышку.

11. Установка выполняется в обратном порядке.

12. Затяните все крепления в соответствии с требуемыми моментами.
