Митсубиси Паджеро. Задние барабанные тормоза

11.13. Задние барабанные тормоза

11.13.1. Тормозные барабаны

ОБЩИЕ СВЕДЕНИЯ

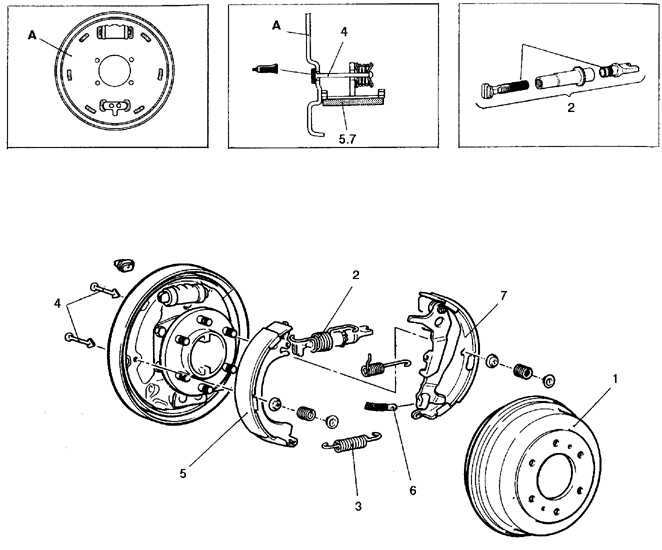

Барабаны и колодки (на вставках – места смазки герметиком ЗМ ATD 8634 (в центре) и смазкой SAE J310 NLGI N1)

1. Барабан 2. Пружина и регулятор 3. Стяжная пружина 4. Штифты прижимных пружин	5. Колодка 6. Наконечник троса ручного тормоза 7. Колодка и рычаг

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите заднюю часть автомобиля. 2. Снимите колеса. 3. Снимите барабан, потянув на себя. 4. Если барабан не поддается снятию, то сведите колодки, для чего снимите заглушку в щите тормоза, отсоедините рычаг регулятора через отверстие в щите, и вращайте звездочку регулятора. 5. На части автомобилей барабан можно снять, равномерно заворачивая болты М8х1,25 в специальные резьбовые отверстия. 6. Перед установкой барабана выставьте исходный зазор между колодками и барабаном (см. подраздел 11.13.2).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

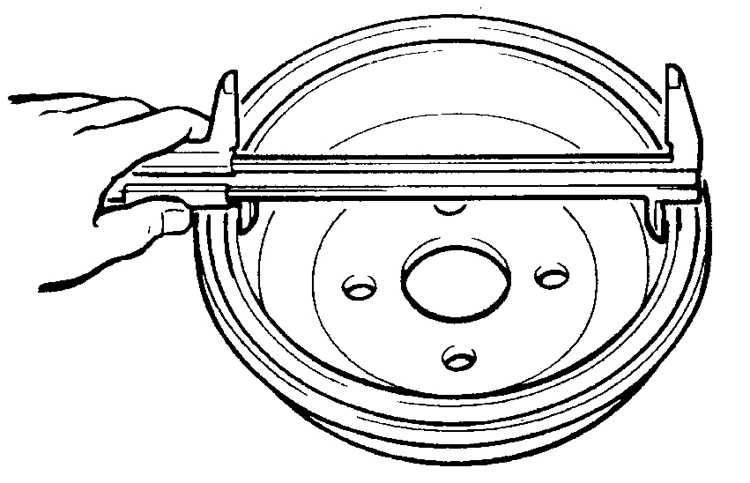

1. Проверьте внутренний диаметр барабана. 2. Проверьте овальность, сравните с нормативными данными. 3. Изготовителем предусмотрено максимальное увеличение диаметра барабана после шлифовки (вследствие выработки и неравномерности износа), если этот диаметр после шлифовки будет превышен, то барабан замените. 4. Замените барабан при обнаружении трещин на наружной и внутренней поверхностях, а также около отверстий под гайки.
