Митсубиси Паджеро. Снятие и установка педали

11.5. Снятие и установка педали

ОБЩИЕ СВЕДЕНИЯ

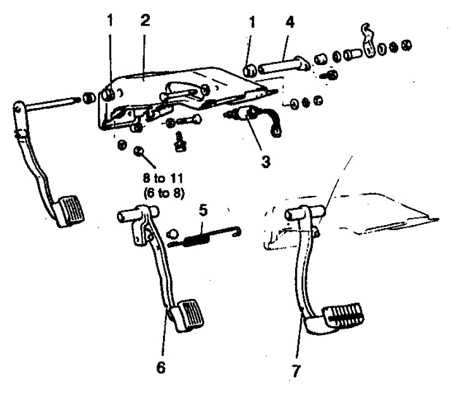

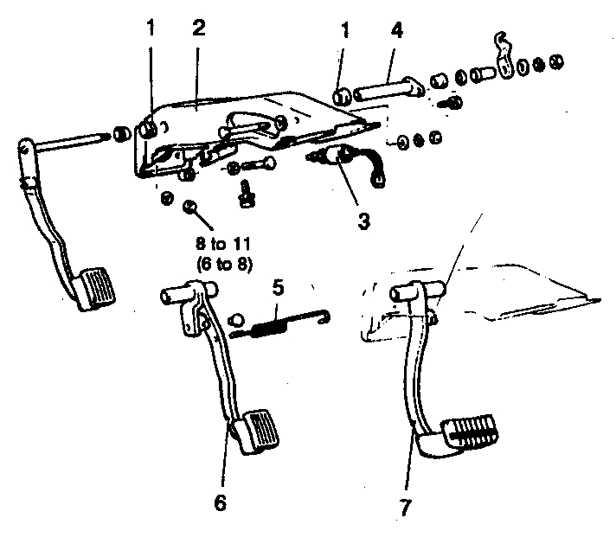

Педаль тормоза (1983-86)

1. Втулка 2. Кронштейн 3. Выключатель 4. Тяга	5. Пружина 6. Педаль (МКПП) 7. Педаль (АКПП)

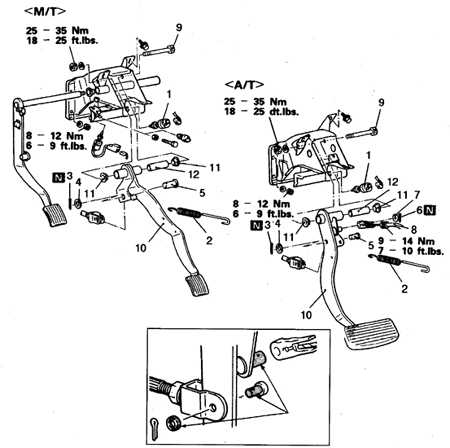

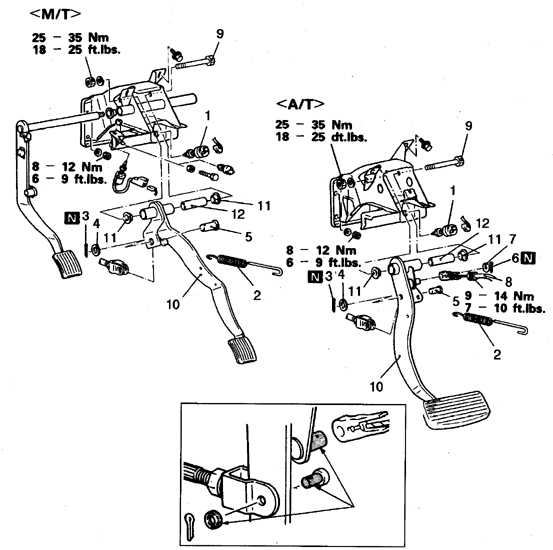

Педаль тормоза (1987-98)

1. Выключатель 2. Пружина 3, 6. Шплинт 4, 7. Шайба 5. Ось 8. Трос

10. Педаль 11. Втулка 12. Распорная втулка М/Т – для МКПП А/Т – для АКПП А. Смазать

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы, снимите выключатель сигнала торможения, отсоедините пружину педали. 2. Расшплинтуйте и снимите ось педали. 3. Расшплинтуйте и отсоедините трос от трансмиссии (на а/м с АКПП). 4. Отверните гайку, достаньте болт и снимите педаль, при необходимости снимите втулки. 5. Установка выполняется в обратном порядке. Отрегулируйте педаль и выключатель (см. подраздел 11.3). 6. Затяните все соединения в соответствии с требуемыми моментами. 7. Отрегулируйте педаль и выключатель.
