10.3.4. Задний стабилизатор поперечной устойчивости

ОБЩИЕ СВЕДЕНИЯ

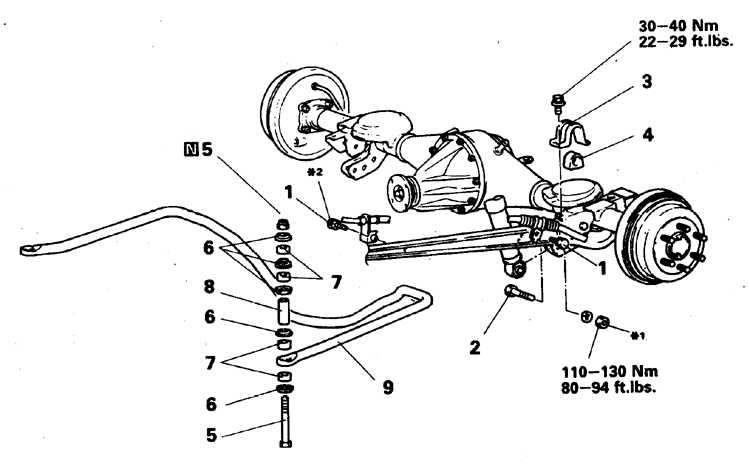

Задний стабилизатор поперечной устойчивости (1989-91)

10.3.4 Задний стабилизатор поперечной устойчивости Митсубиси Паджеро

1. Болт троса ручного тормоза
2. Болты крепления амортизатора
3. Хомут
4, 7, 9. Втулка
5. Болт и гайка стойки стабилизатора

6. Колпачок
8. Втулка
N – заменить
*1 – затянуть после опускания автомобиля
*2 – только для а/м с 4-дверным кузовом

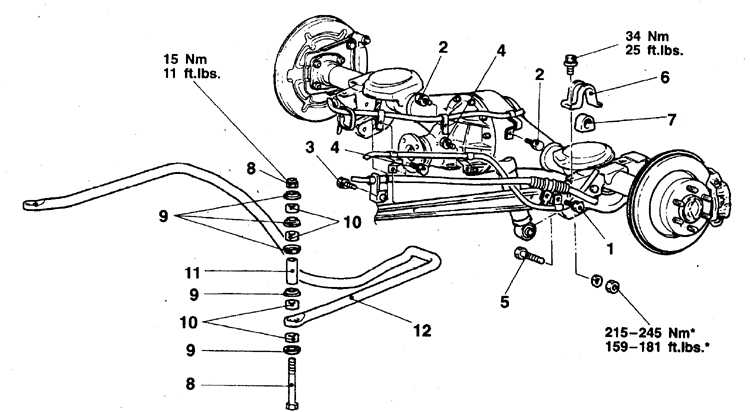

Задний стабилизатор поперечной устойчивости (1992-98)

1,3. Болт троса ручного тормоза
2. Болт скобы крепления проводки
4. Болт крепления датчика скорости
(на а/м с ABS-системой)
5. Болты крепления амортизатора
6. Кронштейн
7. Втулка

8. Болт и гайка стойки стабилизатора
9. Колпачок
10. Резиновая втулка
11. Втулка стойки
12. Стабилизатор
* – затянуть после опускания
автомобиля

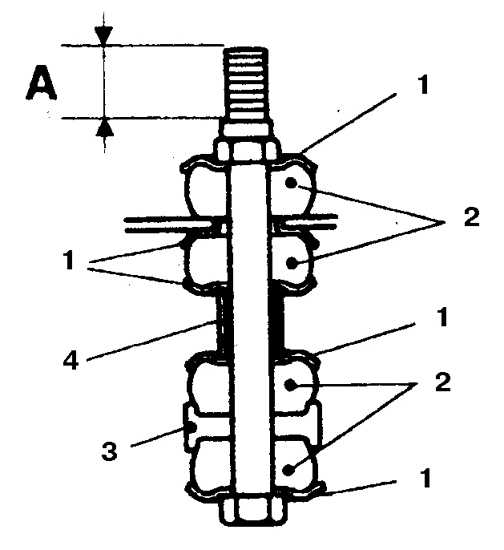

Порядок установки шайб и втулок на стойке стабилизатора

1. Колпачок

2. Резиновые втулки

3. Стабилизатор

4. Втулка стойки

АВТОМОБИЛИ С ПРУЖИНАМИ ЗАДНЕГО МОСТА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите заднюю часть автомобиля, снимите колеса и отсоедините трос ручного тормоза.

2. Отверните болт скобы проводки и датчика скорости (на части автомобилей).

3. Установите под задний мост подставки и отверните болты нижних креплений амортизаторов.

4. Снимите кронштейны стабилизатора.

5. Отверните гайки и снимите шайбы и втулки, обратив внимание на расположение этих деталей.

6. Осторожно опустите мост, следя за тем, чтобы не выпали пружины и не сдеформировалась трубка тормоза, снимите стабилизатор с правой стороны.

7. Установка выполняется в обратном порядке.

8. Затяните соединения с определенными моментами. Гайку стойки стабилизатора затяните на 15–17 мм от торца стойки.
