Митсубиси Паджеро. Редуктор передней оси



Митсубиси Паджеро. Редуктор передней оси

9.3.15. Редуктор передней оси

ОБЩИЕ СВЕДЕНИЯ

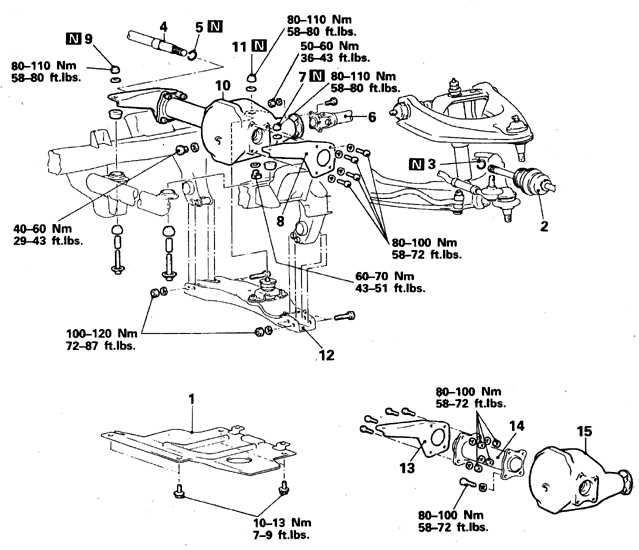

Редуктор передней оси

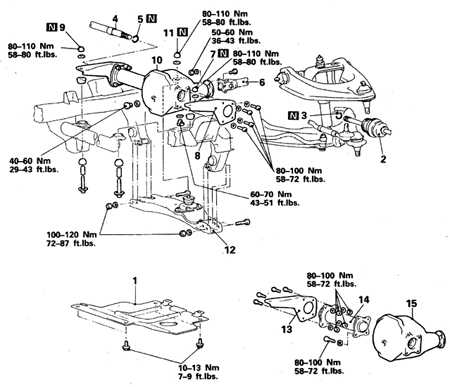

9.3.15 Редуктор передней оси Митсубиси Паджеро
1. Щиток
2. Наружная полуось
3, 5. Пружинное кольцо
4. Внутренняя полуось
6. Карданный вал
7, 9, 11. Самоподжимная гайка
8, 13. Кронштейны
10, 15. Редуктор
12. Поперечина
14. Корпус полуоси

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите передок автомобиля.
2. Снимите нижний щиток и слейте масло из редуктора.
3. Снимите ступицу в сборе с кулаком и наружными полуосями.
4. Снимите внутреннюю полуось и передний карданный вал.
5. Подоприте корпус редуктора тележкой-домкратом.
6. Снимите кронштейны, обозначив расположение отворачиваемых болтов и гаек.
7. Самоподжимные гайки при сборке замените.
8. Снимите поперечину, учитывая значительный вес этой детали.
9. Опустите и снимите редуктор.
10. Установка выполняется в обратном порядке.
11. Затяните соединения в соответствии с требуемыми моментами, гайки и болты поперечины затяните с моментом 100–120 Н.м.
12. Замените пружинные кольца полуосей.
13. При сборке совместите метки, нанесенные при разборке, заверните болты на прежние места.
