Порядок зажигания
От правильности последовательности воспламенения воздушно-топливной смеси в цилиндрах двигателя зависит эффективность отдачи и общая работоспособность силового агрегата, - во избежание подобных нарушений производите отсоединение ВВ электропроводки поочередно, аккуратно маркируя каждый провод. |
Порядок зажигания и направление вращения распределителя для различных моделей показан на иллюстрациях.

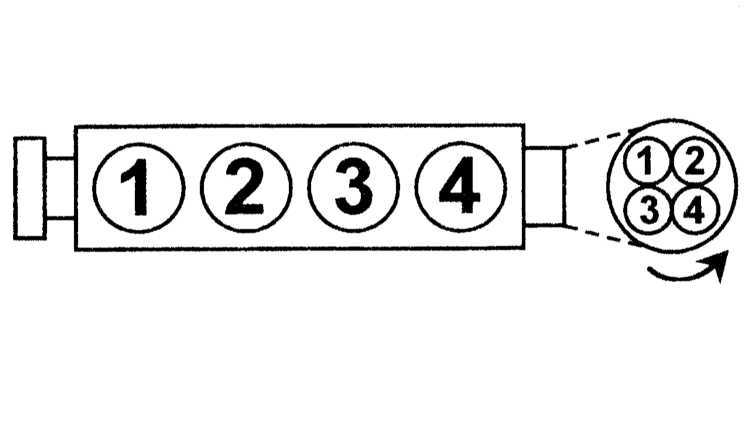

Порядок зажигания и направление вращения распределителя на моделях 1.5 л (двигатель 4G15) и 1.8 л (двигатель 4G93) 1993 ÷ 1996 г.г. вып.
 |
|
1 — Порядок зажигания: 1-3-4-2 |
2 — Направление вращения распределителя: Против часовой стрелки |

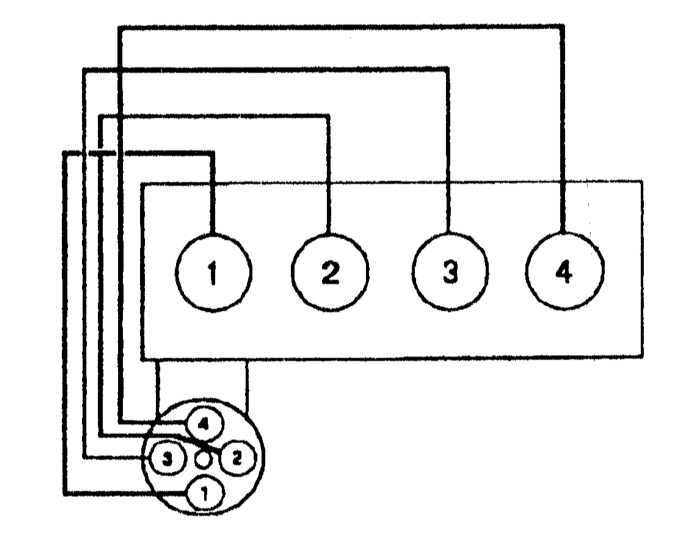

Порядок зажигания и направление вращения распределителя на моделях 2.0 л SOHC (двигатель 4G63)
 |
|
1 — Порядок зажигания: 1-3-4-2 |
2 — Направление вращения распределителя: По часовой стрелке |

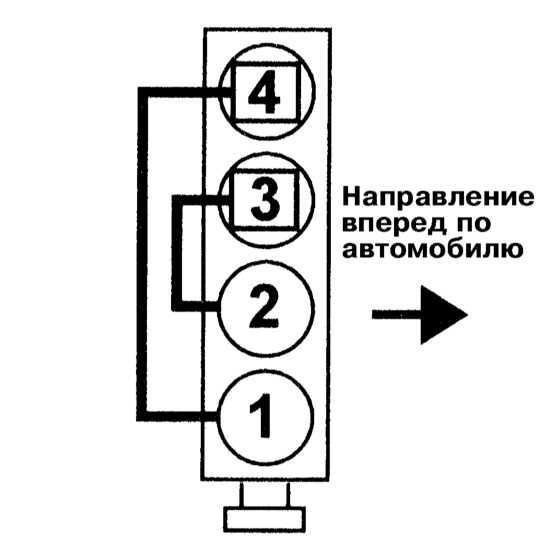

Порядок зажигания на моделях 1.6 л (двигатель 4G61) и 2.0 л (двигатель 4G63) DOHC
 |
|
1 — Порядок зажигания: 1-3-4-2 |
2 — Система прямого зажигания (без распределителя) |

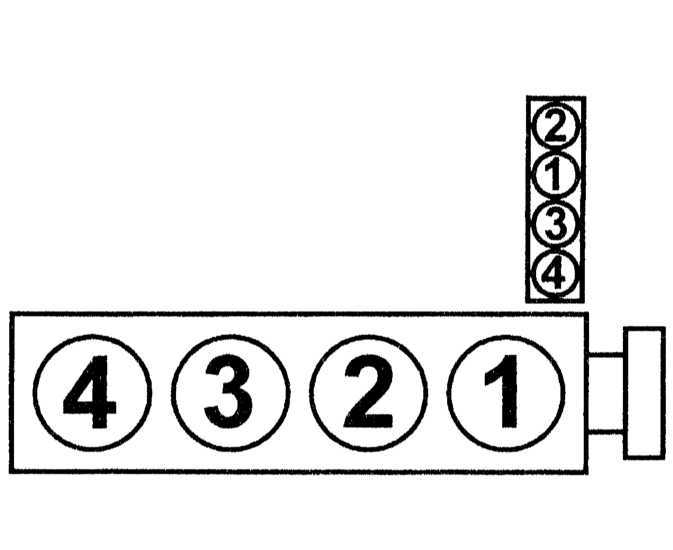

Порядок зажигания на моделях 1.8 л (двигатель 4G93) 1997 ÷ 2000 г.г. вып. и 2.4 л (двигатель 4G64) с 1999 г. вып.
 |
|
1 — Порядок зажигания: 1-3-4-2 |
2 — Система прямого зажигания (без распределителя) |

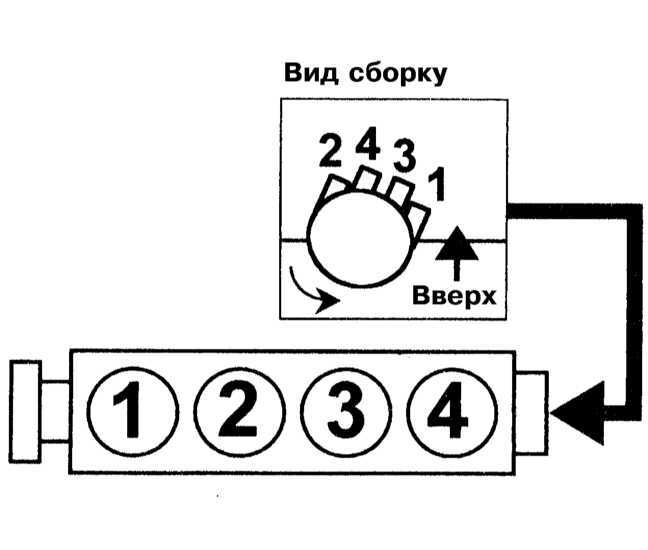

Порядок зажигания и направление вращения распределителя на моделях 2.4 л (двигатель 4G64)
 |
|
1 — Порядок зажигания: 1-3-4-2 |
2 — Направление вращения распределителя: Против часовой стрелки |

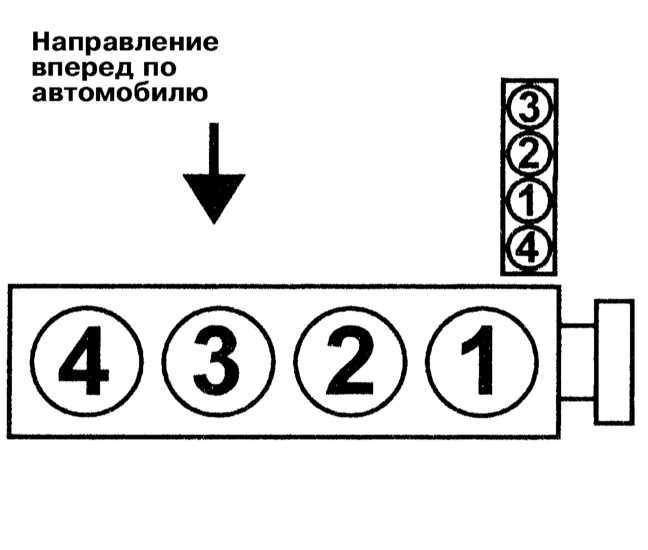

Порядок зажигания на моделях 2.4 л (двигатель 4G64) DOHC
 |
|
1 — Порядок зажигания: 1-3-4-2 |
2 — Система прямого зажигания (без распределителя) |

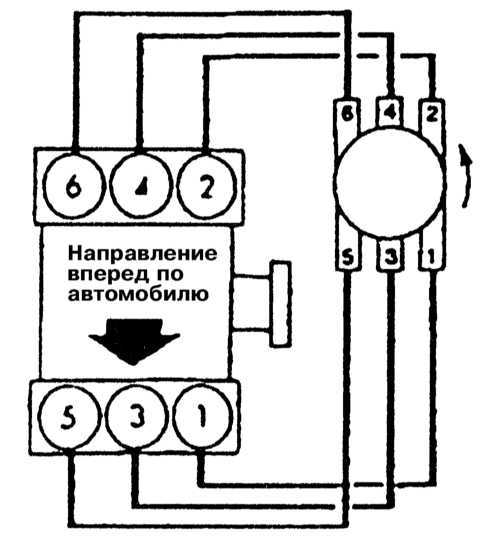

Порядок зажигания и направление вращения распределителя на моделях 3.0 л (двигатель 6G72) и 3.5 л (двигатель 6G74)
 |
|
1 — Порядок зажигания: 1-2-3-4-5-6 |
2 — Направление вращения распределителя: По часовой стрелке |

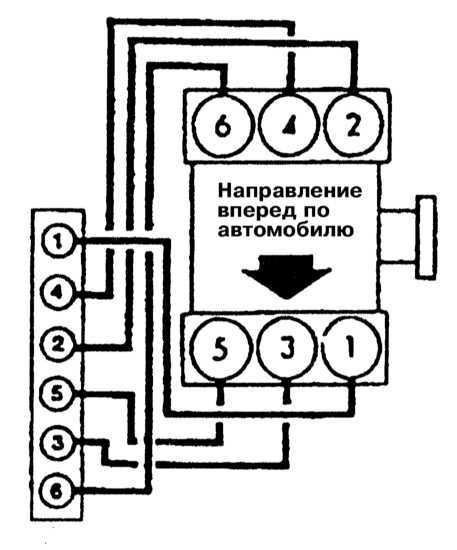

Порядок зажигания на моделях 3.0 л (двигатель 6G72) DOHC
 |
|
1 — Порядок зажигания: 1-2-3-4-5-6 |
2 — Система прямого зажигания (без распределителя) |
