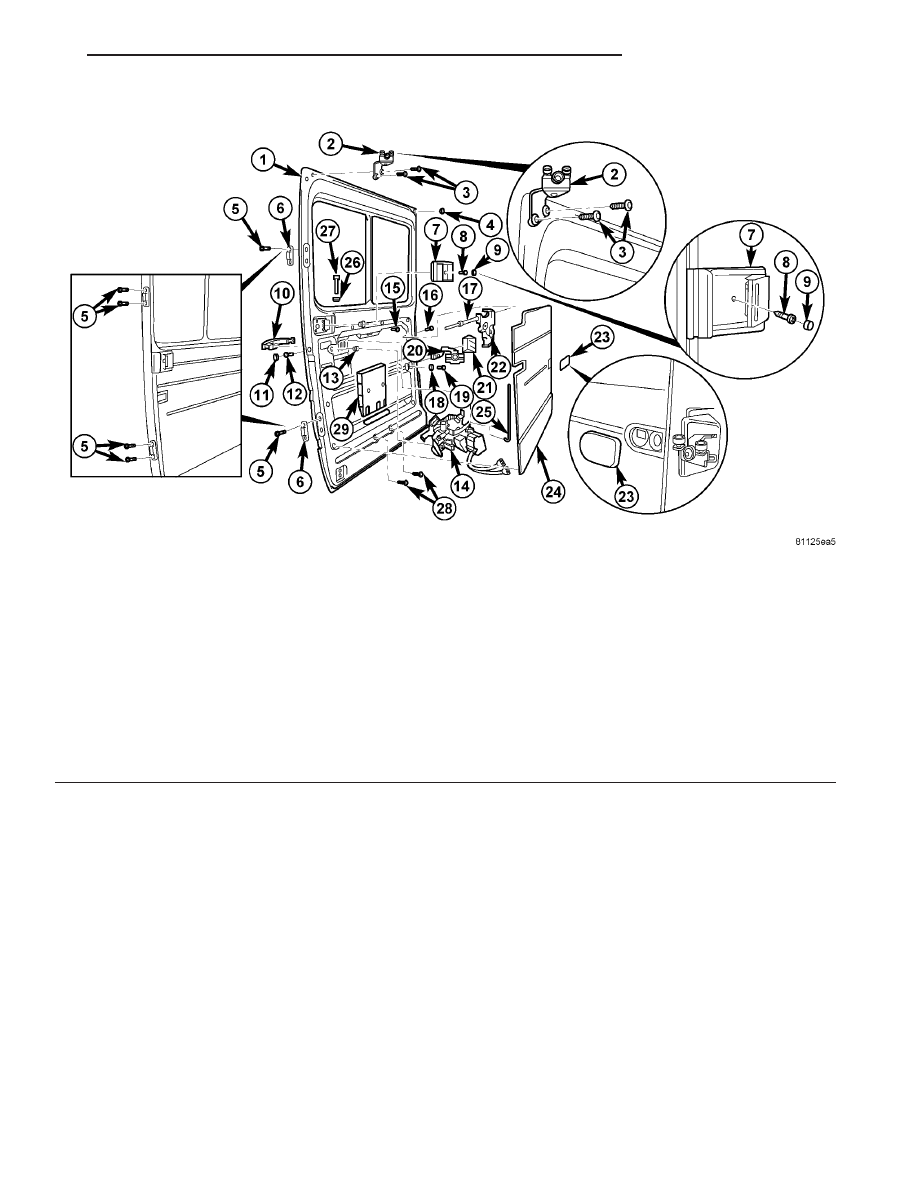

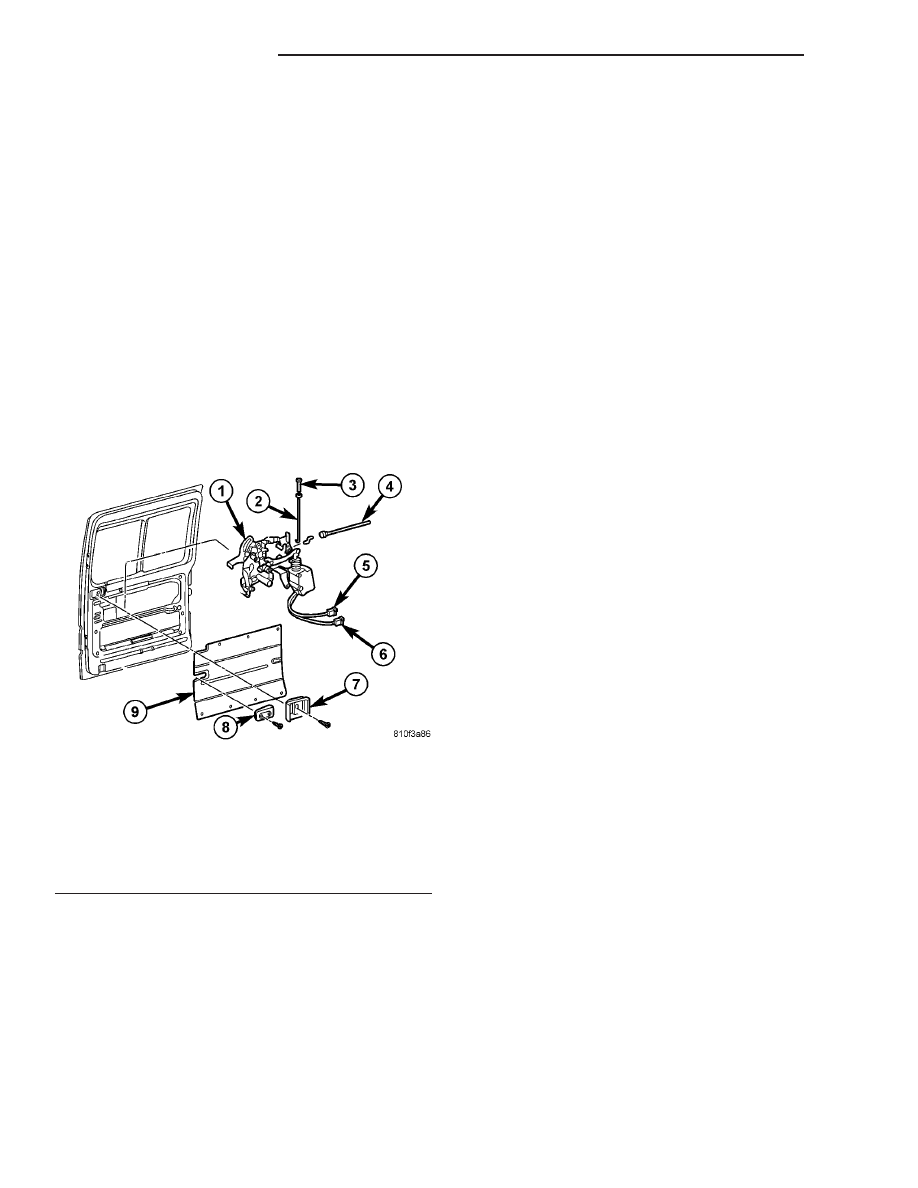

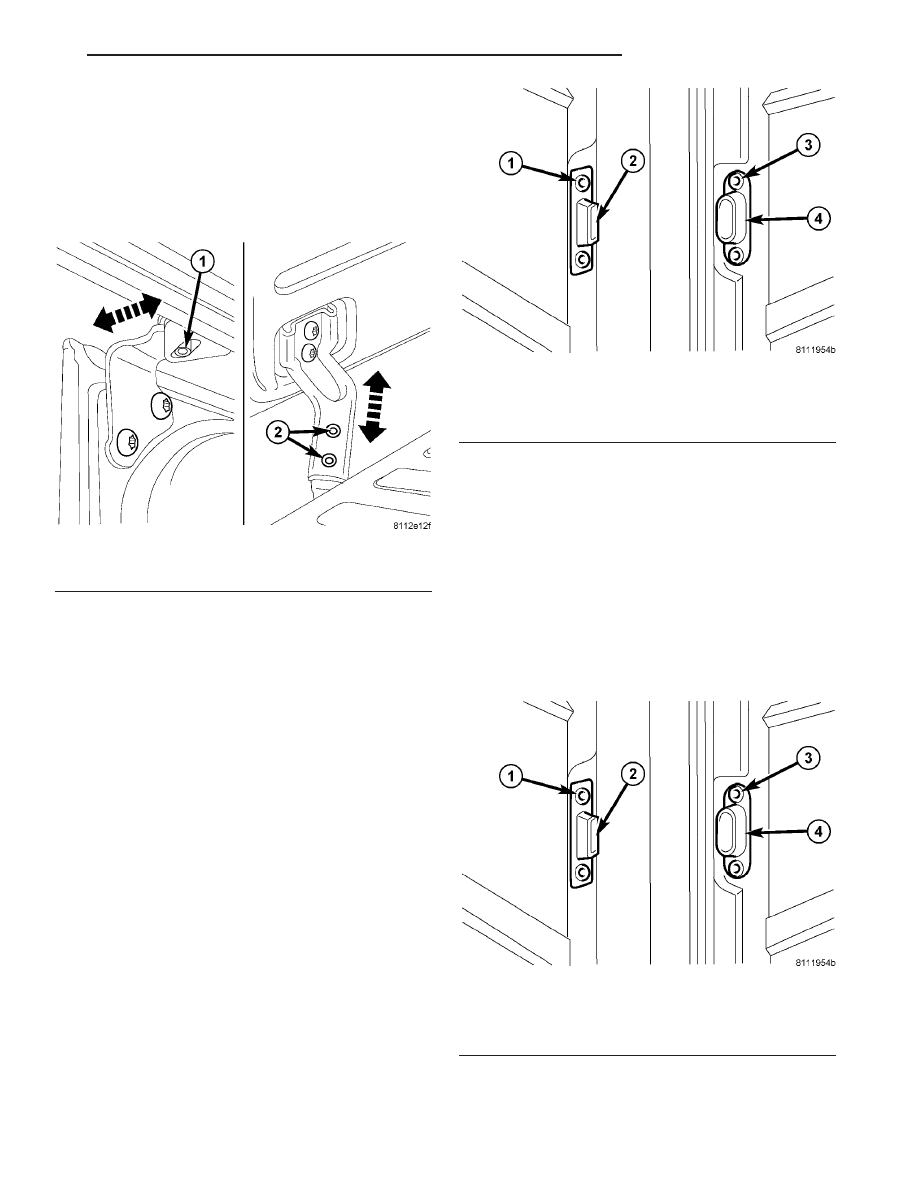

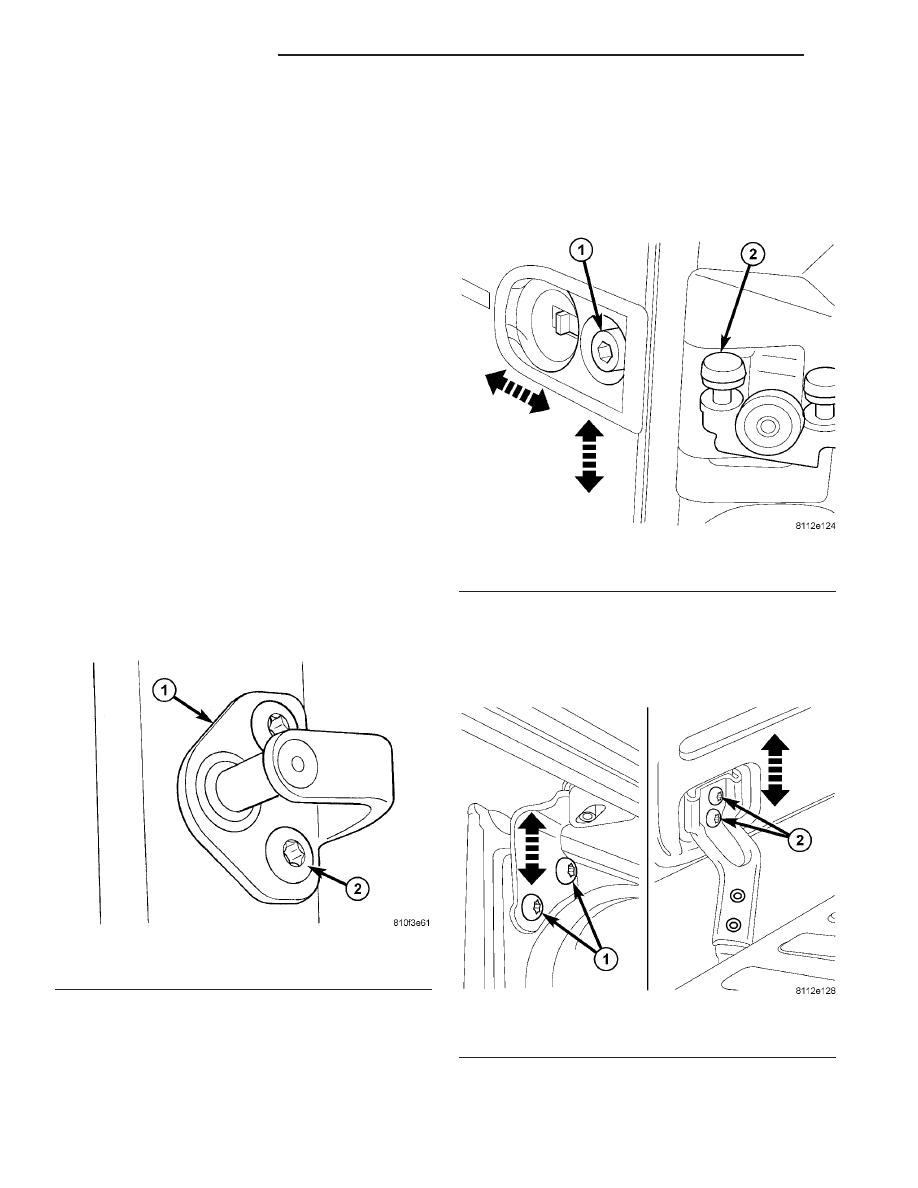

ASSEMBLY (1) Install the crash reinforcement (29). (Fig. 17) ft. lbs.). (3) Install upper roller arm (2). (Refer to 23 - BODY/DOORS - SLIDING/UPPER ROLLER - INSTALLATION) (4) Install stabilizer wedges (6). (Refer to 23 - BODY/DOORS - SLIDING/STABILIZER - INSTAL- (5) Install center roller arm (20). (Refer to 23 - BODY/DOORS - SLIDING/LOWER ROLLER ARM - (6) Install exterior handle (10). (Refer to 23 - BODY/DOORS - SLIDING/EXTERIOR HANDLE - (7) Install the latch/lock control (14). (Refer to 23 - BODY/DOORS - SLIDING/LATCH / LOCK CON- (8) Install the rear latch (22). (Refer to 23 - BODY/ DOORS - SLIDING/REAR LATCH - INSTALLA- (9) Install lock rod (25) and connect to latch/lock control. (10) Install the lock knob (27). BODY/DOORS - SLIDING/TRIM PANEL - INSTAL- (12) Install inside handle actuator (7). (Refer to 23 - BODY/DOORS - SLIDING/INSIDE HANDLE ACTUATOR - INSTALLATION) (13) Install the center roller arm cover (23). Fig. 17 SLIDING DOOR ASSEMBLY 1 - SLIDING DOOR 16 - BOLT 2 - UPPER ROLLER ARM 17 - RELEASE CABLE 3 - BOLTS (2) 18 - WASHER 4 - TRIM PLUG 19 - BOLT 5 - BOLTS (2) 20 - CENTER ROLLER ARM 6 - STABILIZER PIN 21 - RUBBER COVER 7 - INSIDE HANDLE ACTUATOR 22 - REAR LATCH 8 - SCREWS 23 - COVER 9 - TRIM PLUG 24 - TRIM PANEL 10 - EXTERIOR HANDLE 25 - CONNECTOR ROD 11 - TRIM PLUG 26 - GROMMET 12 - BOLT (1) 27 - LOCK KNOB 13 - NUT 28 - SCREWS 14 - LATCH/LOCK CONTROL 29 - CRASH REINFORCEMENT 15 - BOLT VA DOORS - SLIDING 23 - 43 |
