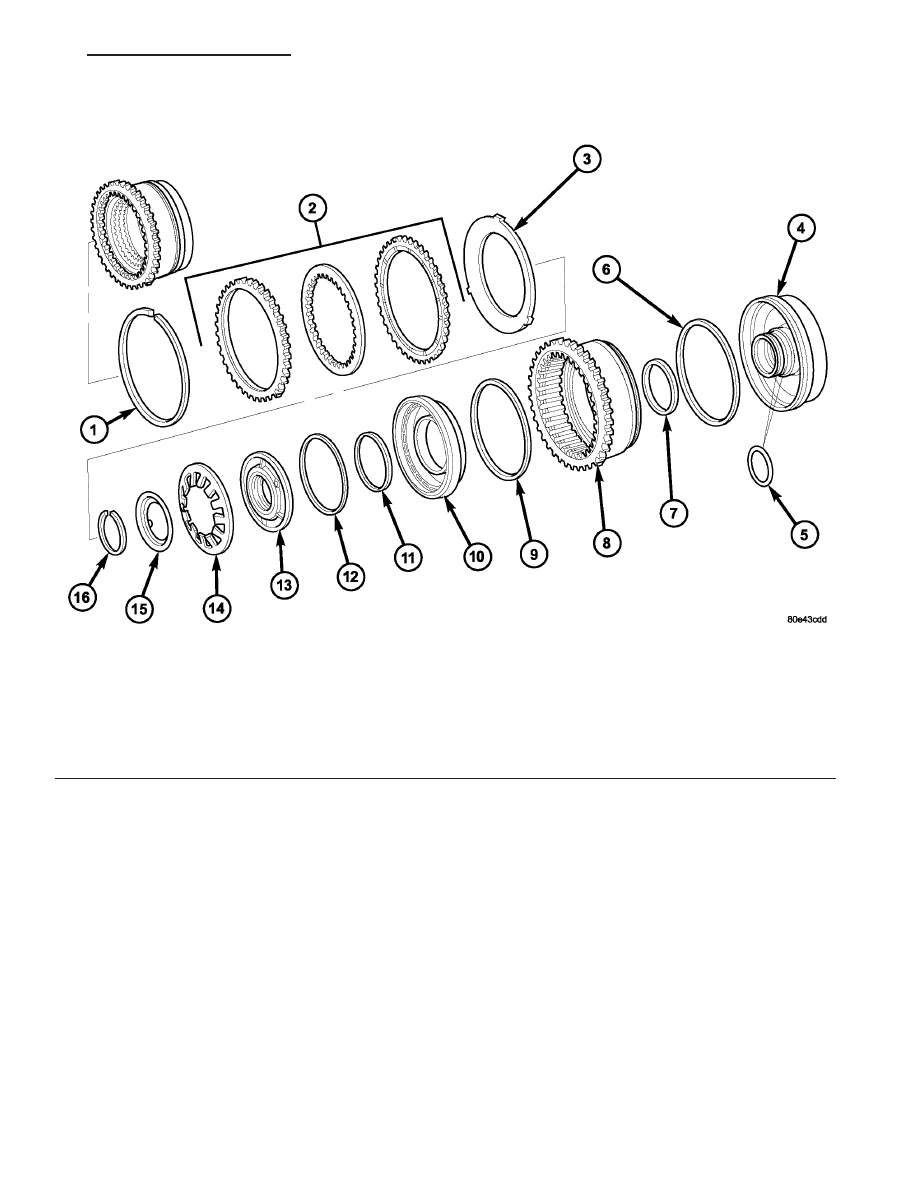

(2) Assemble piston guide (4) (Fig. 178) and B3 piston (8) in the correct position. Verify that the (3) Insert B2 piston (10) (Fig. 178) in B3 piston (8). Fig. 178 Holding Clutch B2 1 - SNAP-RING 9 - B2 PISTON SEALING RING 2 - MULTIPLE DISC PACK 10 - B2 PISTON 3 - DISC SPRING 11 - PISTON GUIDE SEALING RING 4 - B2 AND B3 PISTON GUIDE 12 - PISTON GUIDE SEALING RING 5 - O-RING 13 - PISTON GUIDE RING 6 - B3 PISTON SEALING RING 14 - PISTON BACK PRESSURE DISC SPRING 7 - B3 PISTON SEALING RING 15 - SPRING PLATE 8 - B3 PISTON/B2 OUTER DISC CARRIER 16 - SNAP-RING VA AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION 21 - 151 |
