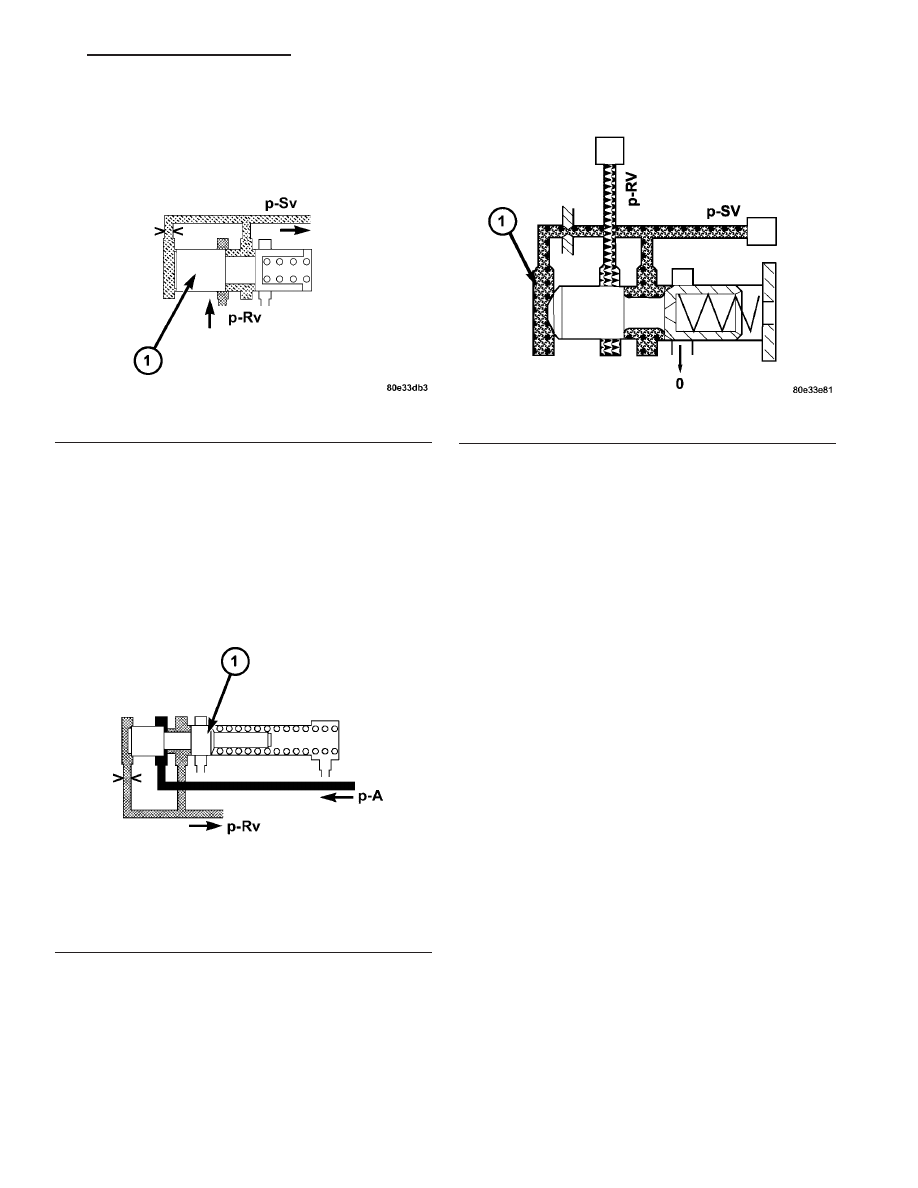

Shift Pressure Regulating Valve The shift pressure is determined by the shift pres- sure regulating solenoid valve and the shift pressure Regulating Valve Pressure Regulating Valve The regulating valve pressure (p-RV) is set at the regulating valve pressure regulating valve (1) (Fig. Shift Valve Pressure Regulating Valve The non-constant regulating valve pressure (p-RV) is regulated to a constant shift valve pressure (p-SV) Fig. 119 Shift Pressure Regulating Valve 1 - SHIFT PRESSURE REGULATING VALVE Fig. 120 Regulating Valve Pressure Regulating Valve 1 - REGULATING VALVE PRESSURE REGULATING VALVE Fig. 121 Shift Valve Pressure Regulating Valve 1 - SHIFT VALVE PRESSURE REGULATING VALVE VA AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION 21 - 119 |
