(17) Install exhaust heat shield (5) (Fig. 76).
(18) Install retaining bracket (4) (Fig. 76). Bracket

is asymmetric. The slanted side must be installed on
the left side in the direction of travel.

(19) Attach propeller shaft (1) (Fig. 76) to the

transmission (Refer to 3 - DIFFERENTIAL & DRIV-
ELINE/PROPELLER SHAFT/PROPELLER SHAFT -
INSTALLATION).

(20) Install oil filler pipe.

(a) Guide oil filler pipe (1) (Fig. 77) down and

into position.

(b) Push lower connection of oil filler pipe (1)

(Fig. 77) into the fill hole in the side of the trans-
mission housing.

(c) Install bolts (2) (Fig. 77) to cylinder head.

Tighten the bolts to 8 N·m (71 in.lbs.).

(d) Install bolt (3) (Fig. 77) to transmission

flange

and

bolt

(2)

to

transmission

housing.

Tighten the bolt to 8 N·m (71 in.lbs.).

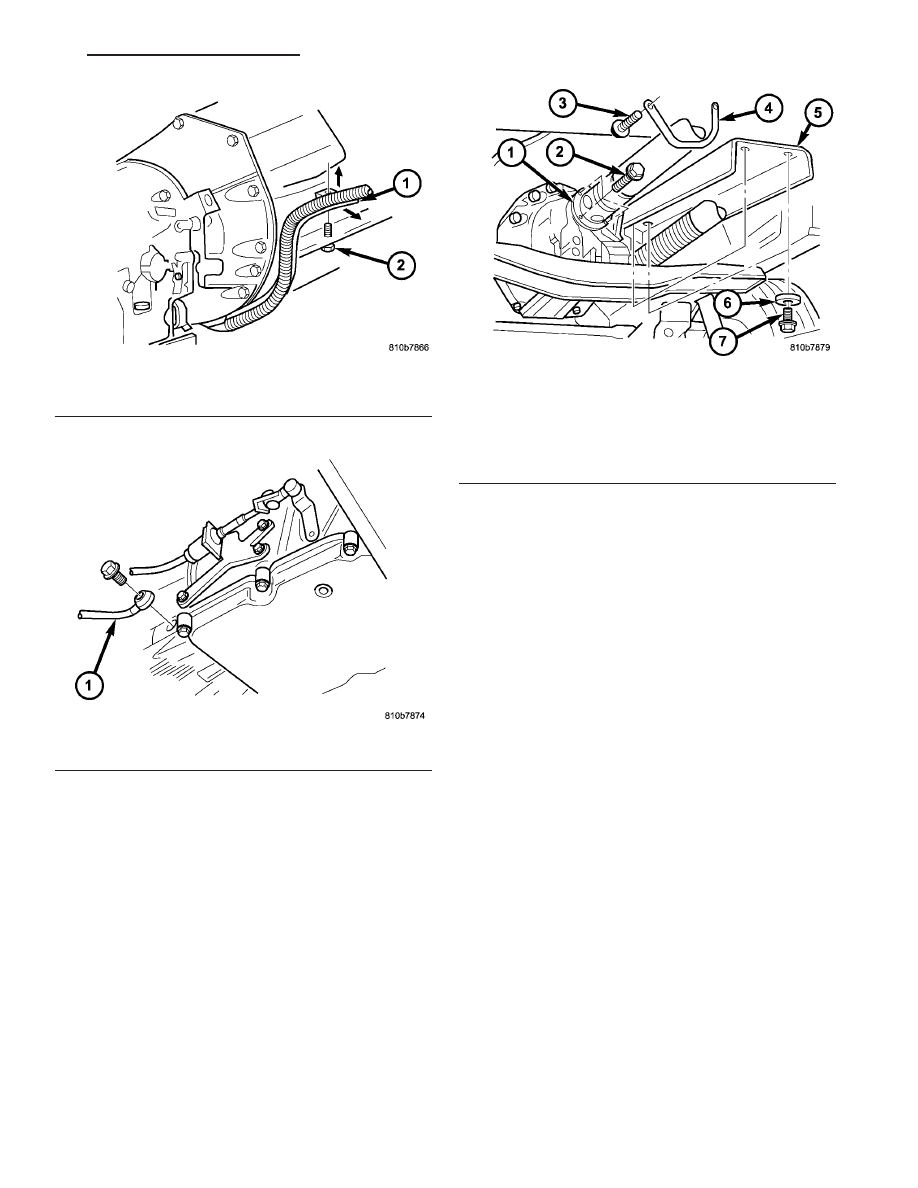

Fig. 74 Cable Support

1 - CABLE
2 - BOLT

Fig. 75 Driver’s Side Cooler Line

1 - COOLER LINE

Fig. 76 Propeller Shaft and Heat Shield

1 - PROPELLER SHAFT
2 - BOLT
3 - BOLT
4 - RETAINING BRACKET
5 - HEAT SHIELD
6 - WASHER
7 - BOLT

VA

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

21 - 63

(21) Install the oil drain plug (2) (Fig. 78) with a

new seal into the transmission oil pan. Tighten the
drain plug to 20 N·m (14.5 ft.lbs.).

(22) Lower vehicle and fill transmission with cor-

rect automatic transmission fluid (Refer to 21 -
TRANSMISSION/AUTOMATIC - NAG1/FLUID AND
FILTER - STANDARD PROCEDURE).

(23) Road test the vehicle and verify the repair.

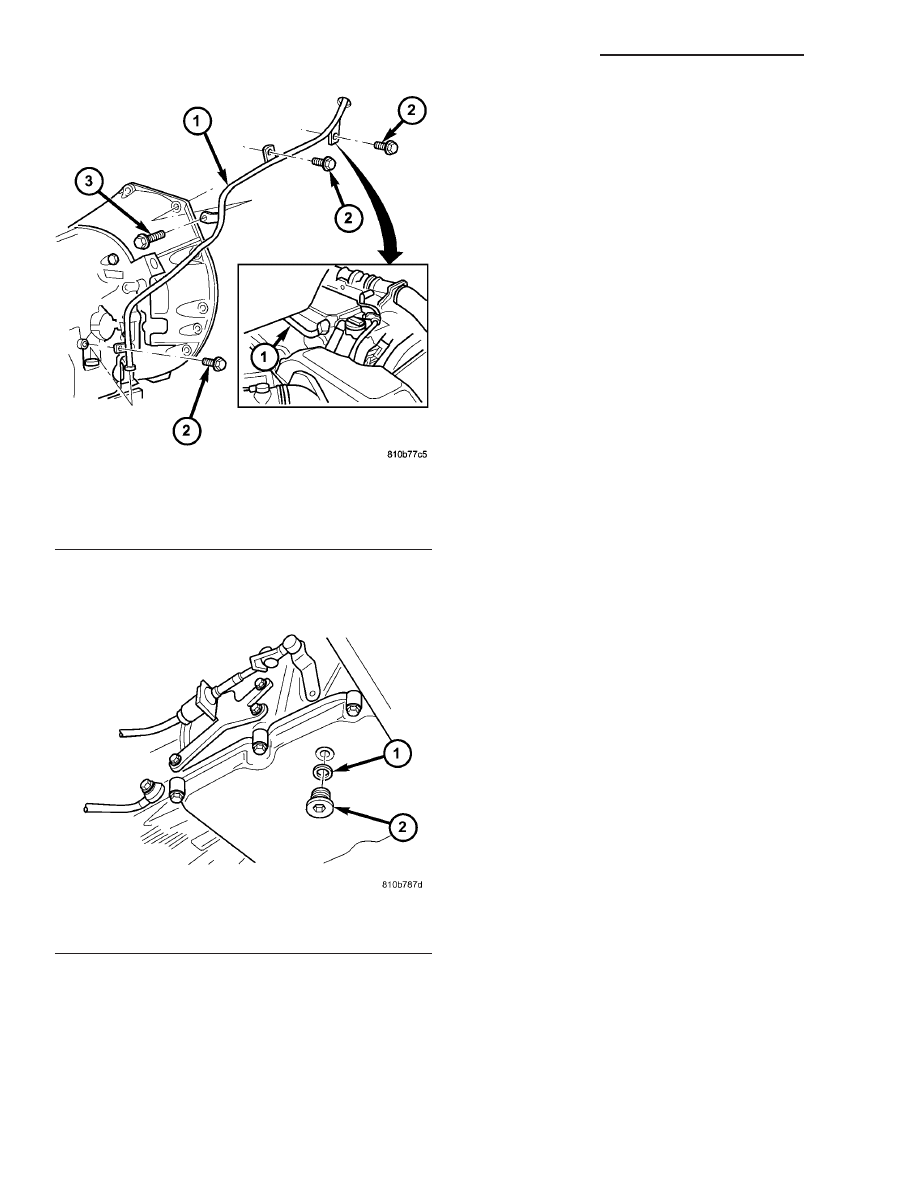

Fig. 77 Fill Tube

1 - FILL TUBE
2 - BOLTS TO CYLINDER HEAD AND TRANSMISSION HOUS-
ING
3 - BOLT TO TRANSMISSION FLANGE

Fig. 78 Oil Drain Plug

1 - SEAL
2 - DRAIN PLUG

21 - 64

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

VA

SCHEMATICS AND DIAGRAMS

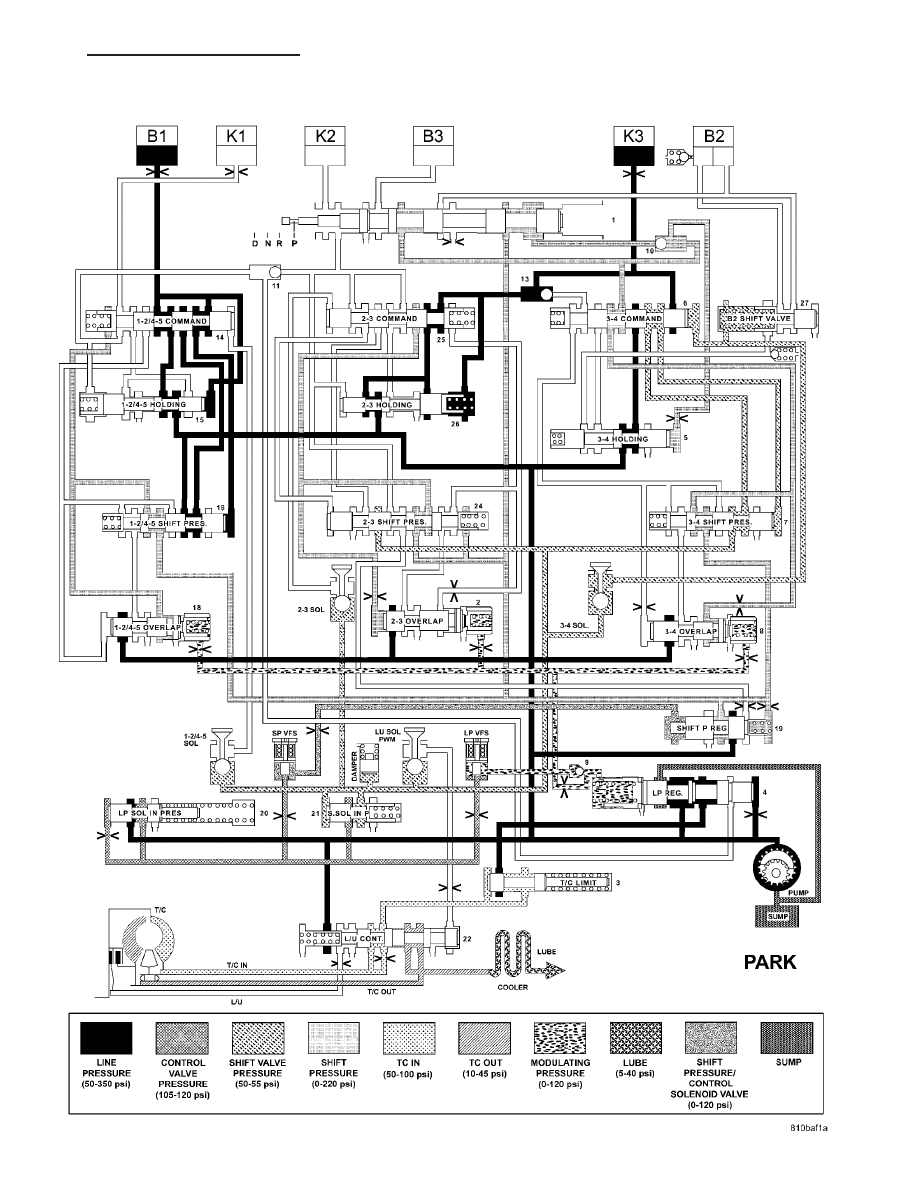

HYDRAULIC FLOW IN PARK

VA

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

21 - 65

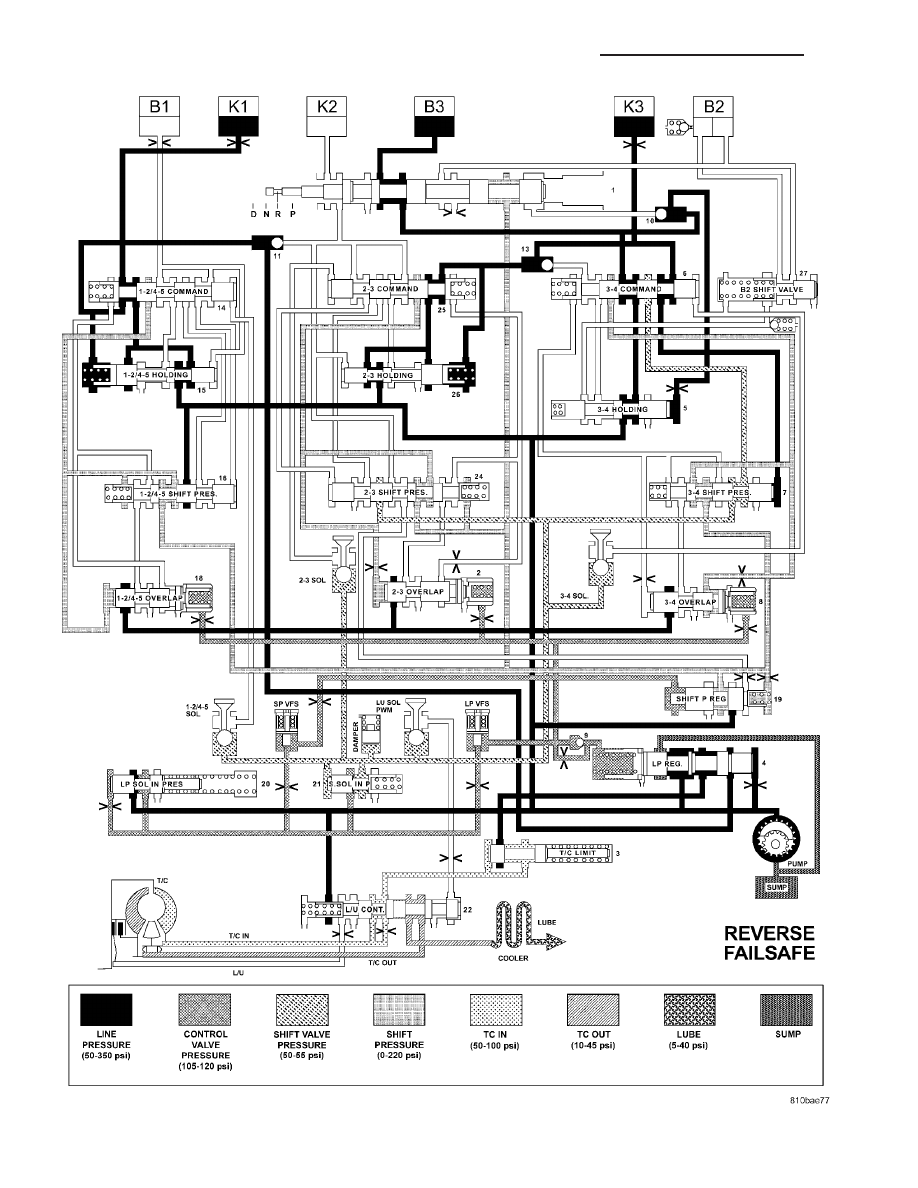

HYDRAULIC FLOW IN REVERSE - FAILSAFE

21 - 66

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

VA
