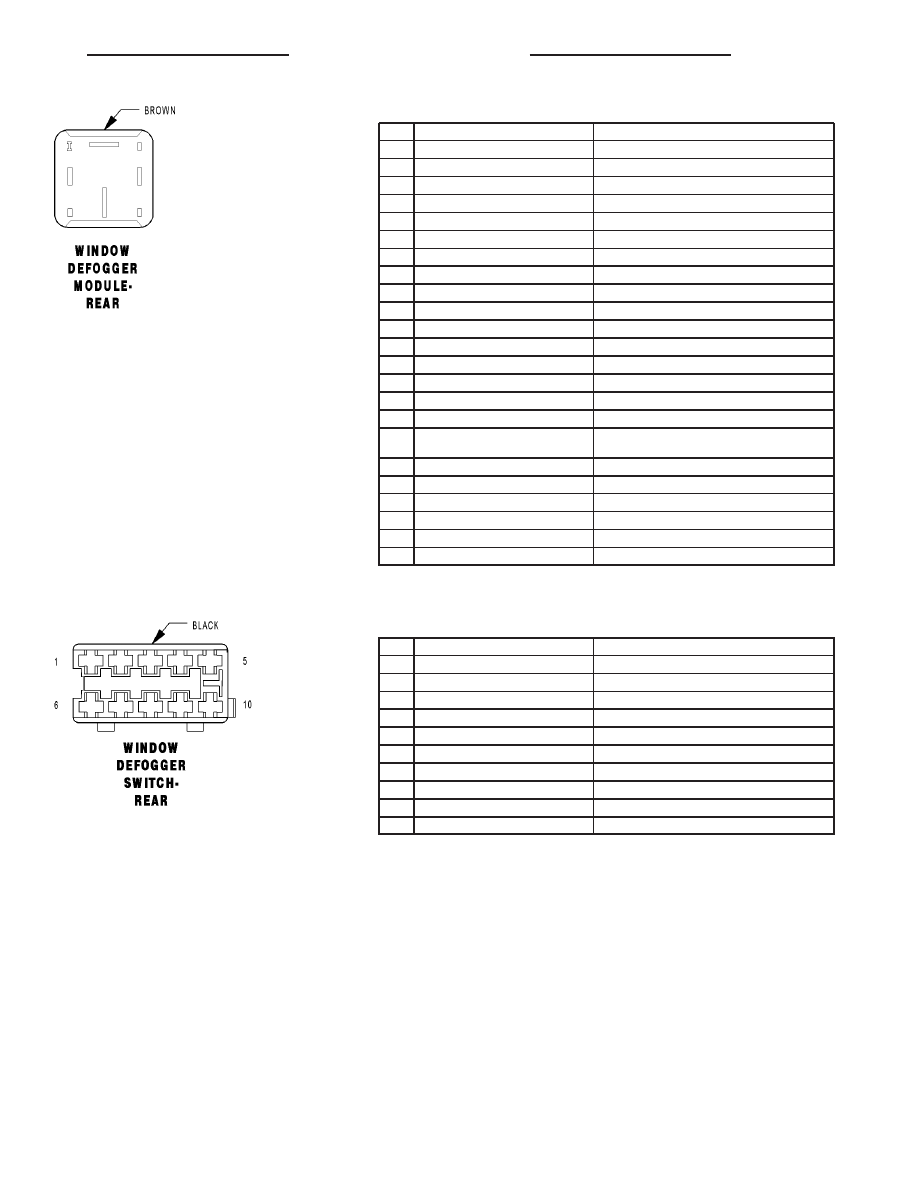

WINDOW DEFOGGER MODULE-REAR - BROWN CAV CIRCUIT FUNCTION 1 14RD/DG FUSED B(+) 2 - - 3 - - 4 16RD/BK FUSED D(+) RELAY NO. 1 OUTPUT 5 - - 6 14RD/DG FUSED B(+) 7 16BR GROUND 8 - - 9 - - 10 16GY/RD (DEFOGGER RELAYS) WINDOW DEFOGGER RELAY-RIGHT REAR CONTROL 10 16GY (EXCEPT DEFOGGER RELAYS) WINDOW DEFOGGER-RIGHT REAR SIGNAL 11 - - 12 - - 13 16GY WINDOW DEFOGGER SWITCH-REAR OUTPUT 14 - - 15 16GY/DG (DEFOGGER RELAYS) WINDOW DEFOGGER RELAY-LEFT REAR CONTROL 15 16GY/BL (EXCEPT DEFOGGER RE- WINDOW DEFOGGER-LEFT REAR OUTPUT 16 16GY/DG LAMP DRIVER 17 - - 18 - - 19 - - 20 - - 21 - - WINDOW DEFOGGER SWITCH-REAR - BLACK CAV CIRCUIT FUNCTION 1 18GY/DG/RD LAMP DRIVER 2 - - 3 16BK/YL FUSED IGNITION SWITCH OUTPUT (RUN-START) 4 - - 5 - - 6 - - 7 16GY WINDOW DEFOGGER SWITCH-REAR OUTPUT 8 - - 9 16GY/DG LAMP DRIVER 10 18BR GROUND VA 8W-80 CONNECTOR PIN-OUTS 8W - 80 - 85 |
