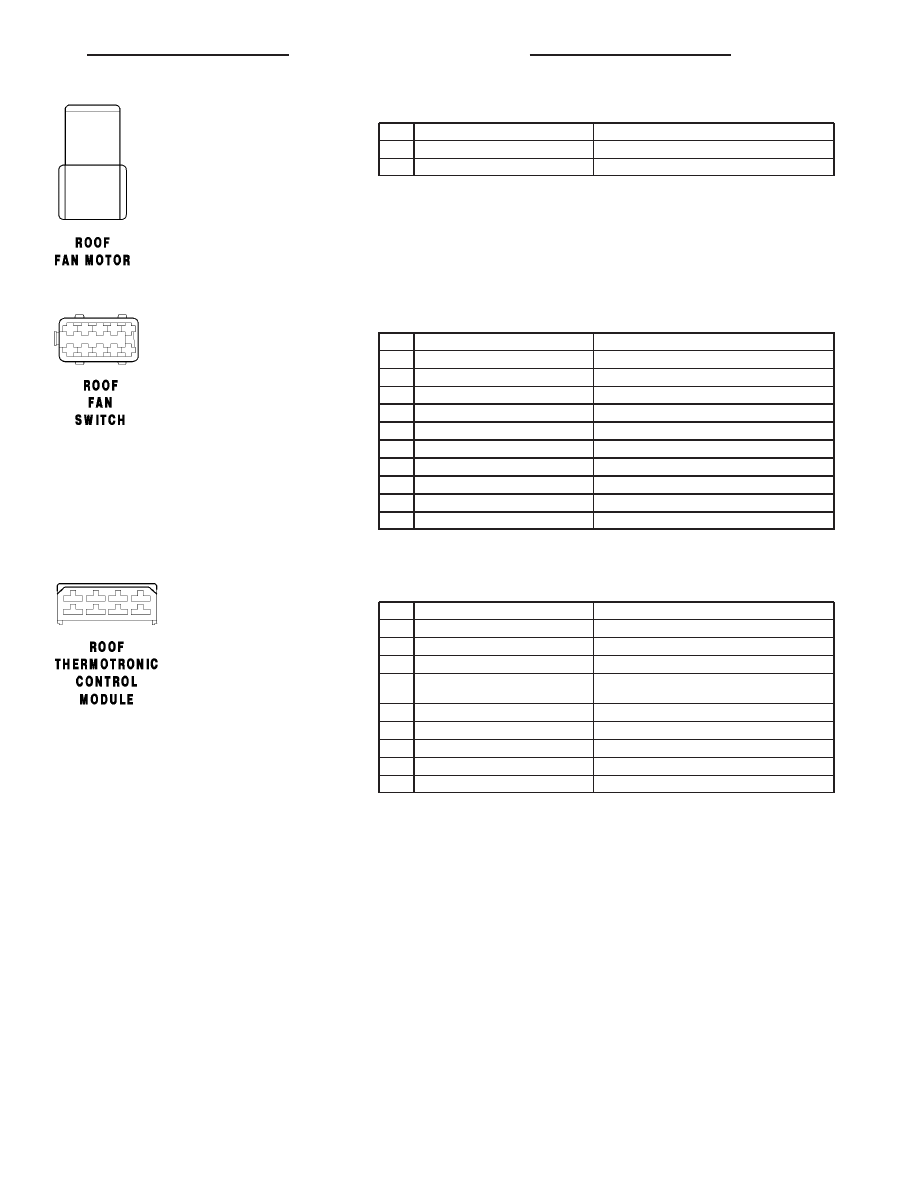

ROOF FAN MOTOR CAV CIRCUIT FUNCTION 1 16WT MOTOR (+/-) 2 16BK MOTOR (+/-) ROOF FAN SWITCH CAV CIRCUIT FUNCTION 1 16GY/DG/RD LAMP DRIVER 2 - - 3 16BK/BL/WT FUSED OPTIONAL EQUIPMENT RELAY OUTPUT 4 16WT MOTOR (+/-) 5 16BR GROUND 6 16BR GROUND 7 16BK MOTOR (+/-) 8 16BK/BL/WT FUSED OPTIONAL EQUIPMENT RELAY OUTPUT 9 - - 10 16BR GROUND ROOF THERMOTRONIC CONTROL MODULE CAV CIRCUIT FUNCTION 1 16DG TEMPERATURE SWITCH SENSE 2 - - 3 16VT ROOF A/C FAN RELAY CONTROL 4 16DG ROOF A/C TEMPERATURE SETTING CONTROL 5 16RD/DG ROOF A/C BLOWER STAGE 1 RELAY CONTROL 5 16BK/WT ROOF A/C BLOWER STAGE 1 RELAY CONTROL 6 16WT TEMPERATURE SENSOR SIGNAL 7 16BL TEMPERATURE SENSOR SUPPLY VOLTAGE 8 16BR TEMPERATURE SENSOR GROUND VA 8W-80 CONNECTOR PIN-OUTS 8W - 80 - 73 |
