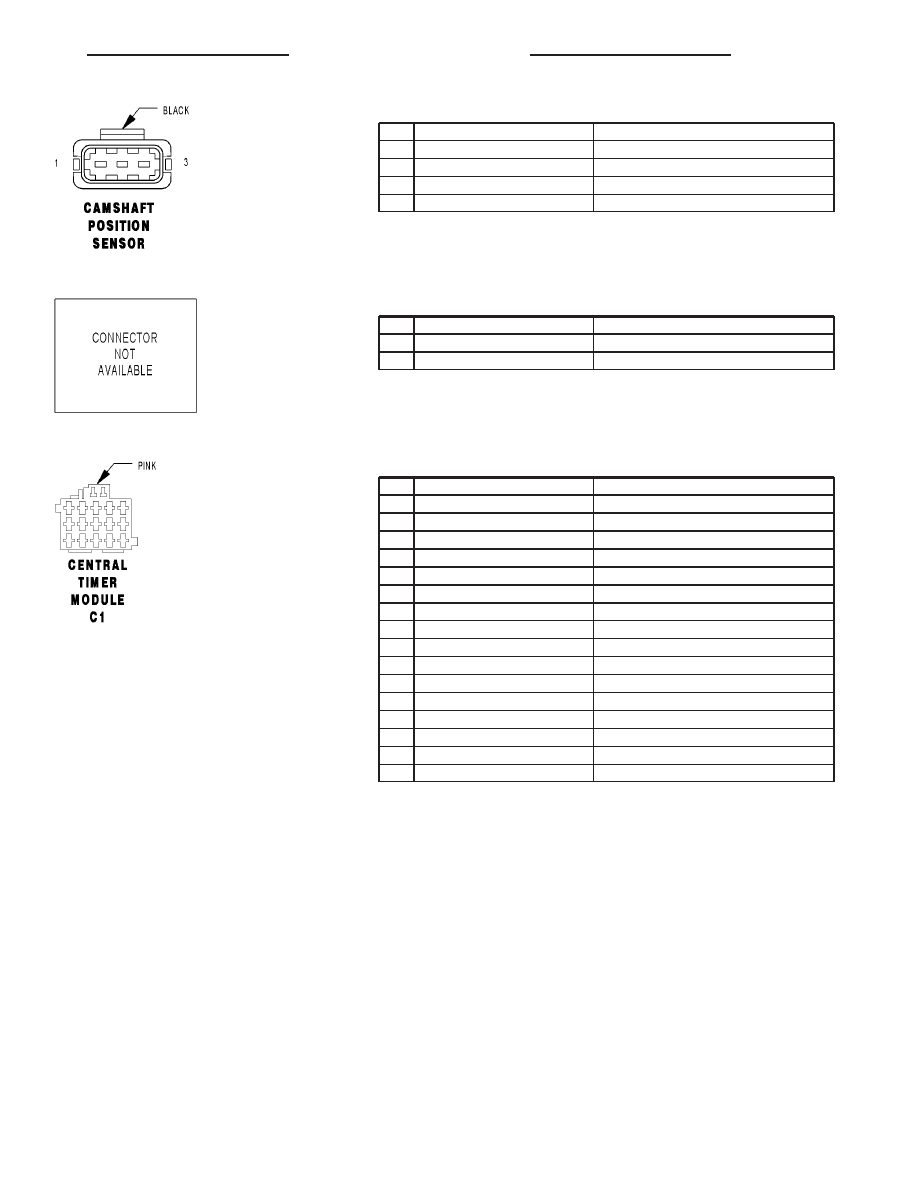

CAMSHAFT POSITION SENSOR - BLACK CAV CIRCUIT FUNCTION 1 20BR/DG CAMSHAFT POSITION SENSOR GROUND 2 20YL/GY CAMSHAFT POSITION SENSOR SIGNAL 3 18RD/BL (EXCEPT OBD) CAMSHAFT POSITION SENSOR 12 VOLT SUPPLY 3 20RD/BL (OBD) CAMSHAFT POSITION SENSOR 5 VOLT SUPPLY CENTER HIGH MOUNTED STOP LAMP CAV CIRCUIT FUNCTION 1 16BK/RD BRAKE LAMP SWITCH OUTPUT 2 16BR GROUND CENTRAL TIMER MODULE C1 - PINK CAV CIRCUIT FUNCTION 1 16DG/BK DRIVER DOOR UNLOCK SENSE 2 16BL/RD DRIVER DOOR LOCK DRIVER 3 16BK/RD DRIVER DOOR UNLOCK DRIVER 4 16YL/BK DRIVER DOOR LOCK SENSE 5 16DG/BL/WT PASSENGER FRONT DOOR UNLOCK SENSE 6 16YL/BL PASSENGER FRONT DOOR LOCK SENSE 7 16WT/YL MASTER DOOR LOCK SWITCH SENSE-ALL DOORS 8 16RD/BK FUSED D(+) RELAY NO. 1 OUTPUT 9 16WT/BL (EXCEPT VTSS) RKE INTERFACE 9 16WT/BL/RD (VTSS) RKE INTERFACE 10 16BK/RD FUSED IGNITION SWITCH OUTPUT (ACC-RUN-START) 11 16DG ENHANCED ACCIDENT REPORT DRIVER 12 20DG/WT/BL K-CTM/SSM 13 14RD/WT FUSED B(+) 14 14BR GROUND 15 16WT/BK DRIVER DOOR AJAR INDICATOR DRIVER VA 8W-80 CONNECTOR PIN-OUTS 8W - 80 - 29 |
