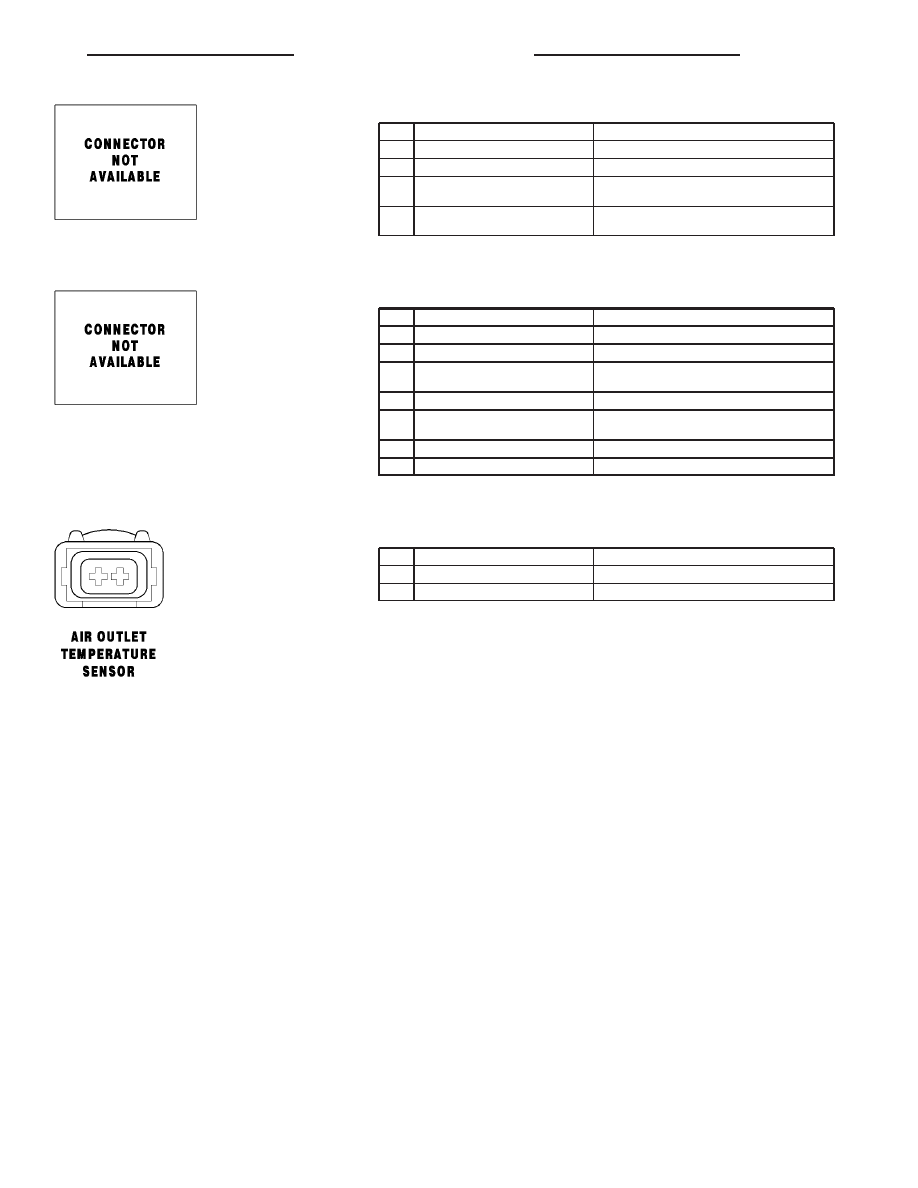

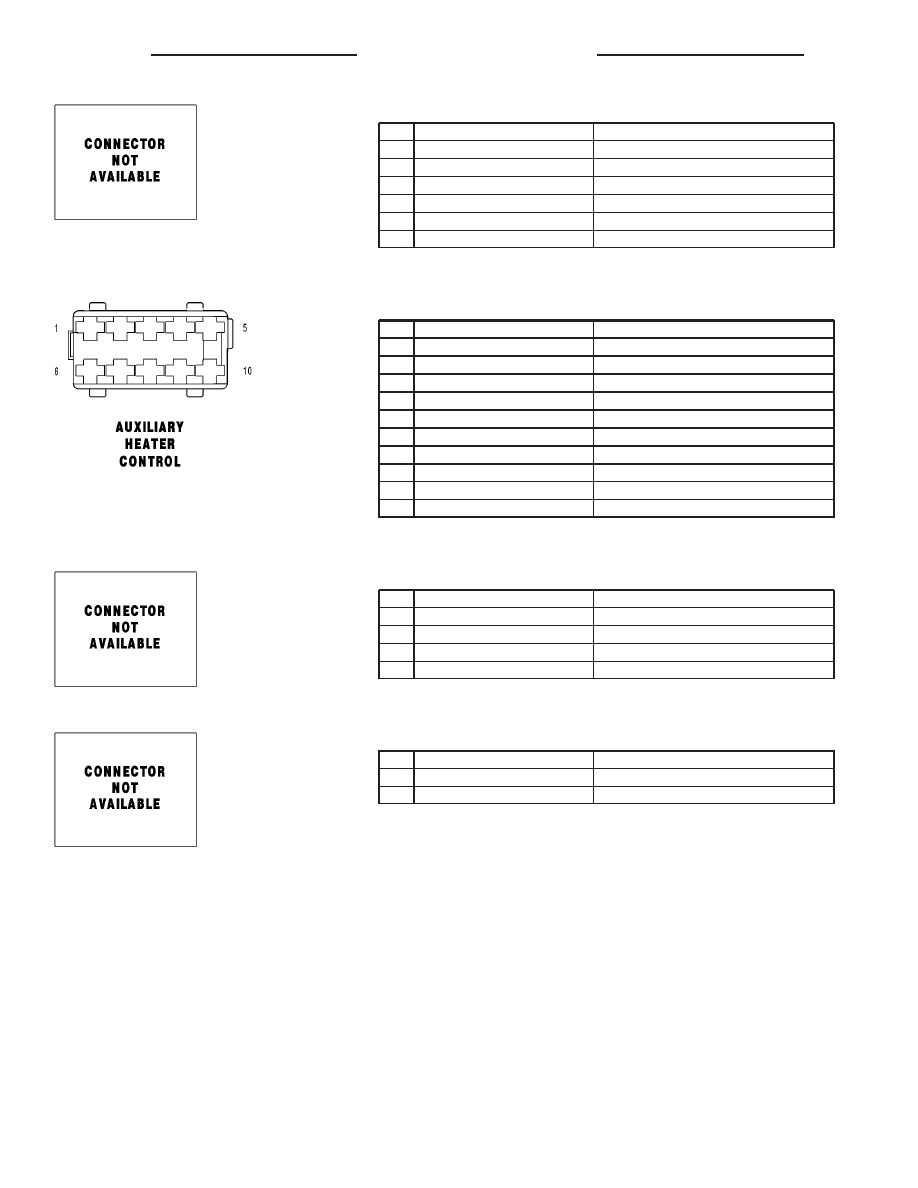

ADDITIONAL HEAT EXCHANGER CAV CIRCUIT FUNCTION A 12BR GROUND B 12RD/BL AUXILIARY HEATER RELAY OUTPUT C 16VT/BL ADDITIONAL HEAT EXCHANGER CAV C TO HEAT EX- D 16VT/YL ADDITIONAL HEAT EXCHANGER CAV D TO HEAT EX- ADDITIONAL HEAT EXCHANGER SWITCH CAV CIRCUIT FUNCTION 1 16GY/DG/RD LAMP DRIVER 3 16BK/BL/DG FUSED IGNITION SWITCH OUTPUT 4 16VT/YL ADDITIONAL HEAT EXCHANGER SWITCH CAV 4 TO 5 16BR GROUND 7 16VT/BL ADDITIONAL HEAT EXCHANGER SWITCH CAV 7 TO 8 16BK/BL/DG FUSED IGNITION SWITCH OUTPUT 10 16BR GROUND AIR OUTLET TEMPERATURE SENSOR CAV CIRCUIT FUNCTION 1 18BR/GY AIR OUTLET TEMPERATURE SENSOR SIGNAL 2 18BR/BL SENSOR GROUND VA 8W-80 CONNECTOR PIN-OUTS 8W - 80 - 5 |
