Mercedes-Benz Sprinter / Dodge Sprinter. Service manual - part 211
CHARGING SYSTEM
TABLE OF CONTENTS
page
SPECIFICATIONS
TORQUE – 2.7L DIESEL
. . . . . . . . . . . . . . . . 17

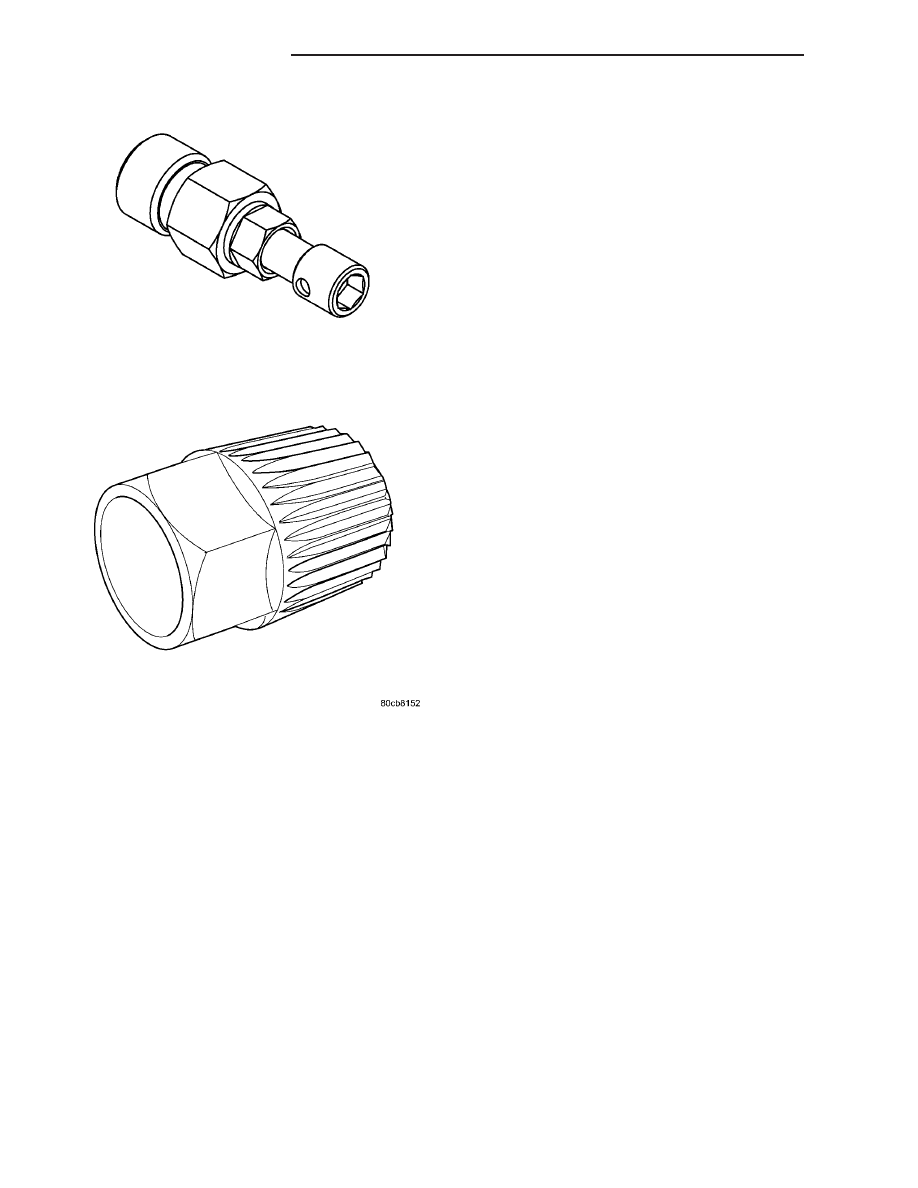

SPECIAL TOOLS
. . . . . . . . . . . . . . . . . . . . . . . 18

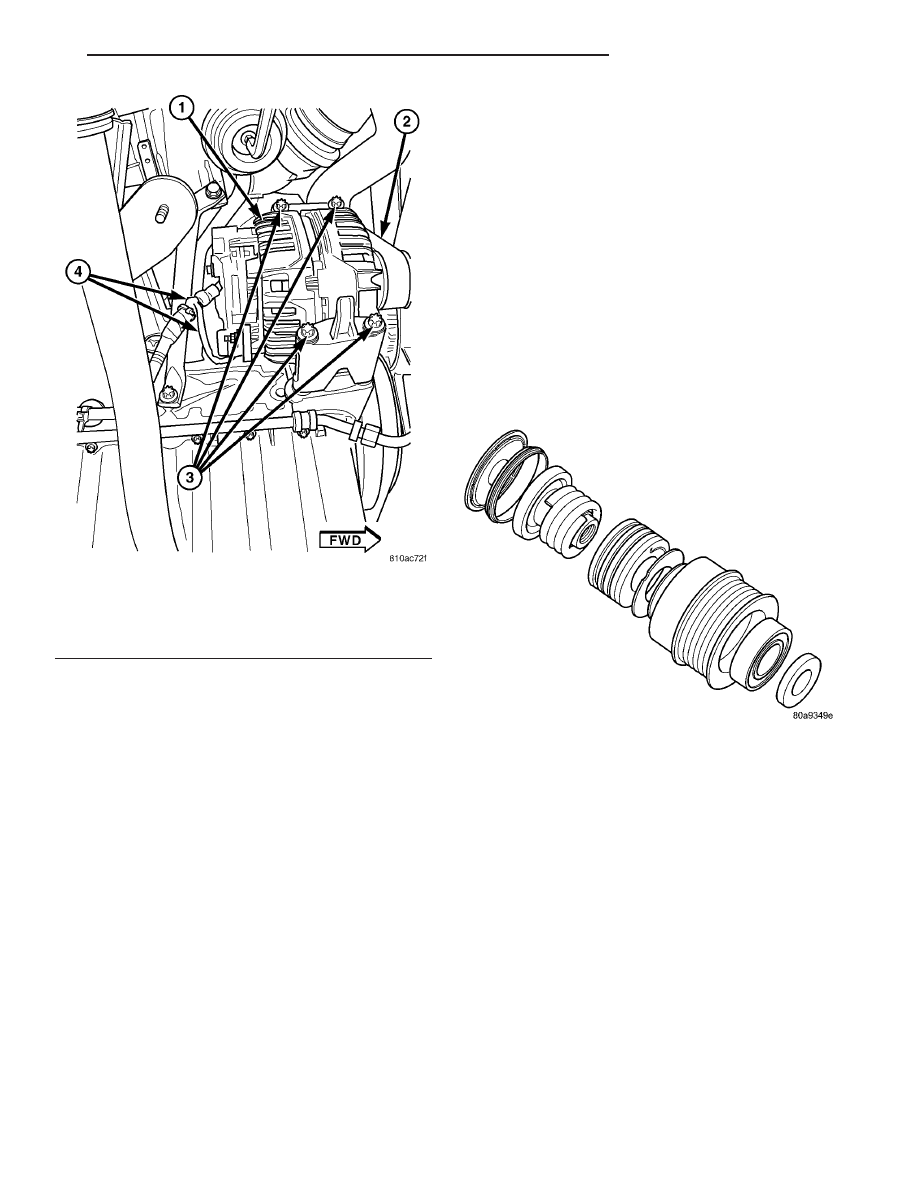

GENERATOR
DESCRIPTION
. . . . . . . . . . . . . . . . . . . . . . . . . 18
OPERATION
. . . . . . . . . . . . . . . . . . . . . . . . . . . 18
REMOVAL
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
INSTALLATION
. . . . . . . . . . . . . . . . . . . . . . . . . 19
GENERATOR DECOUPLER PULLEY
. . . . . . . . . . . . . . . . . . . . . . . . . . . 19
DIAGNOSIS AND TESTING - GENERATOR
DECOUPLER
. . . . . . . . . . . . . . . . . . . . . . . . . 20
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
. . . . . . . . . . . . . . . . . . . . . . . . . 22
VOLTAGE REGULATOR
. . . . . . . . . . . . . . . . . . . . . . . . . 24
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
. . . . . . . . . . . . . . . . . . . . . . . . . 26
N-m
Ft. Lbs.
In. Lbs.
B+ Terminal Nut (larger of
2 nuts)
18
-
159
D+ Terminal Nut (smaller
of 2 nuts)
5
44
Rear Generator Support
Bracket Bolts (to engine)
28
250
Generator Decoupler
110
81
Generator/Turbocharger
Brace Bolt at Turbocharg-
er End
30
22
Brace Bolt at Engine End
20
15
VA
8F - 17
