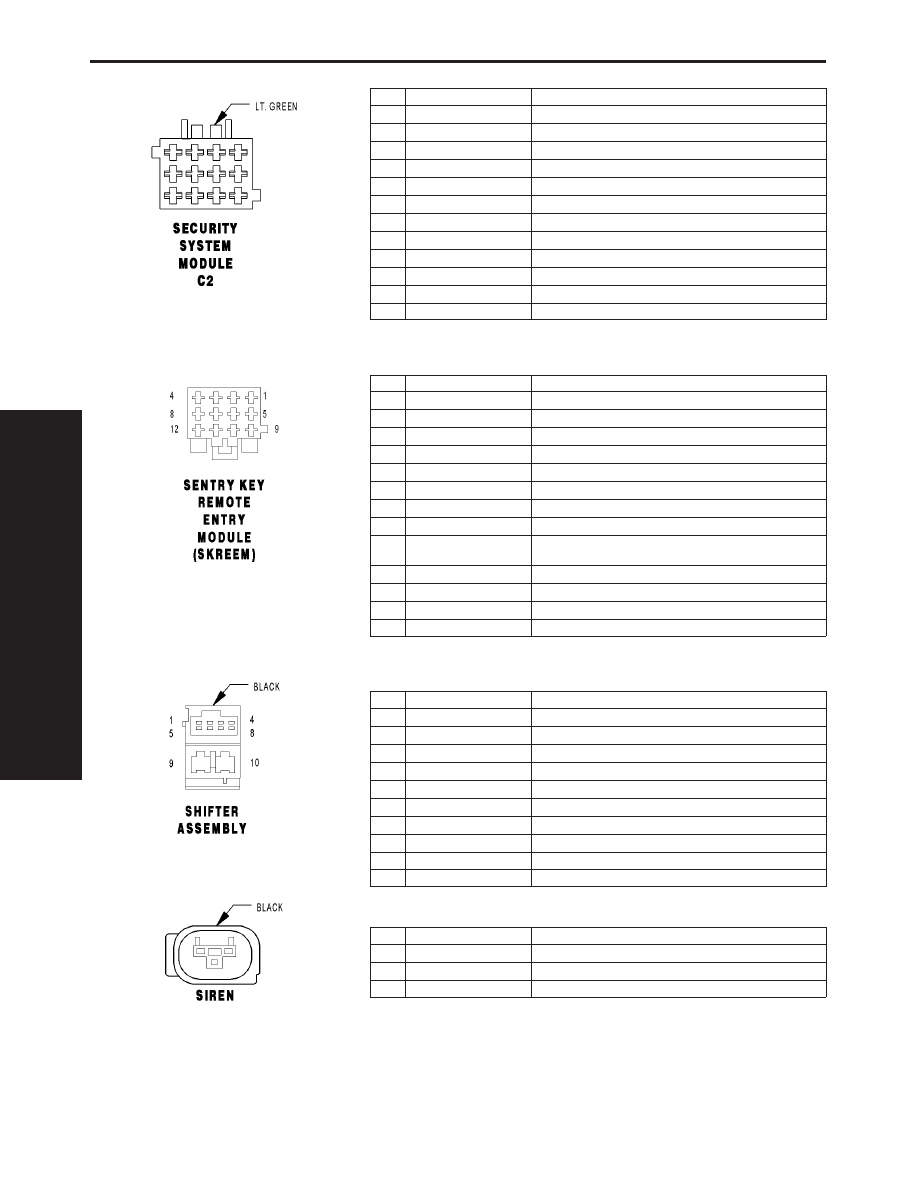

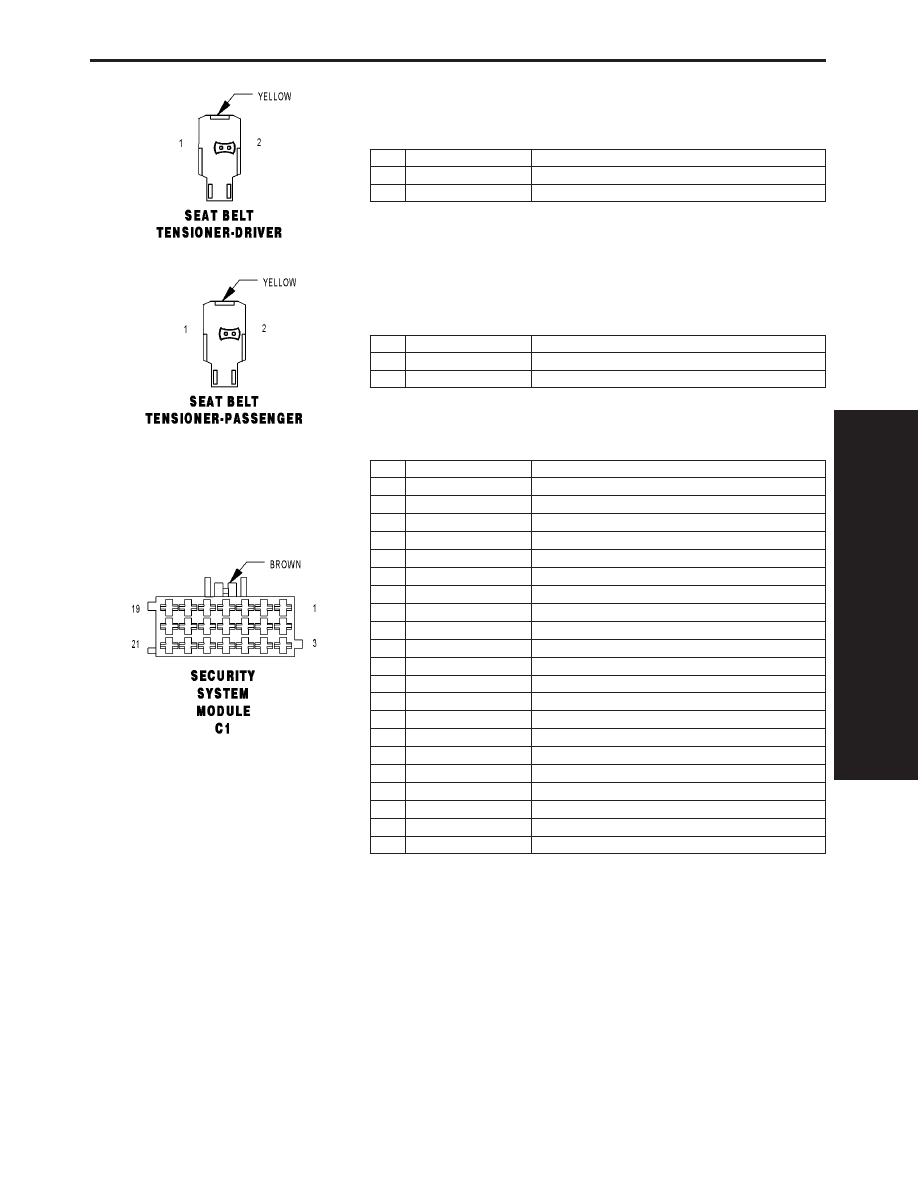

SEAT BELT TENSIONER-DRIVER - YELLOW CAV CIRCUIT FUNCTION 1 20BL DRIVER SEAT BELT TENSIONER LINE 2 2 20BR/YL DRIVER SEAT BELT TENSIONER LINE 1 SEAT BELT TENSIONER-PASSENGER - YELLOW CAV CIRCUIT FUNCTION 1 20BL PASSENGER SEAT BELT TENSIONER LINE 2 2 20BR PASSENGER SEAT BELT TENSIONER LINE 1 SECURITY SYSTEM MODULE C1 - BROWN CAV CIRCUIT FUNCTION 1 16BK/WT LEFT TURN SIGNAL 2 - - 3 - - 4 16BK/DG RIGHT TURN SIGNAL 5 16BK/VT FAN STAGE 1 RELAY 6 16WT/RD WARM AIR AUXILIARY HEATER CONTROL 7 16RD/GY FUSED B(+) 8 16BK/GY FUSED OPTIONAL EQUIPMENT RELAY OUTPUT 9 18VT/DG TOWING/INTRUSION SENSOR INDICATOR DRIVER 10 - - 11 16BR/YL FRONT COURTESY LAMPS CONTROL 12 16BR/WT DOOR AJAR SWITCH SENSE 13 16RD/DG FUSED B(+) 14 16BK/BL HOOD AJAR SWITCH SENSE 15 18GY/WT PANIC SWITCH SENSE 16 16BR GROUND 17 18GY/BR TOWING SENSOR SWITCH SENSE 18 18GY/YL INTRUSION SENSOR SWITCH SENSE 19 - - 20 16BK DRIVER CYLINDER UNLOCK SENSE 21 16RD DRIVER CYLINDER LOCK SENSE C O E C T O R P I N T 285 CONNECTOR PINOUTS |
