2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me

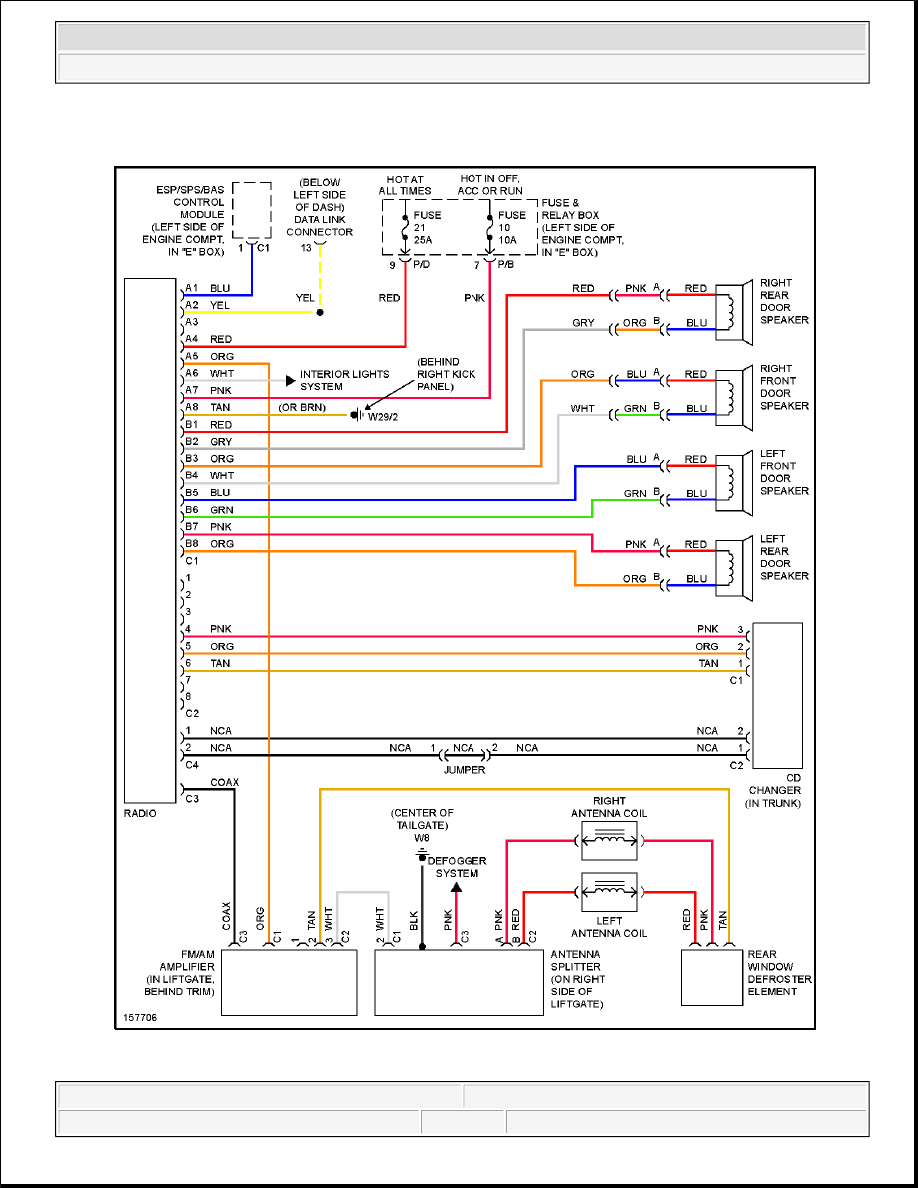

Fig. 53: Base Radio Circuit, W/O Emergency Call System



2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me





2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me

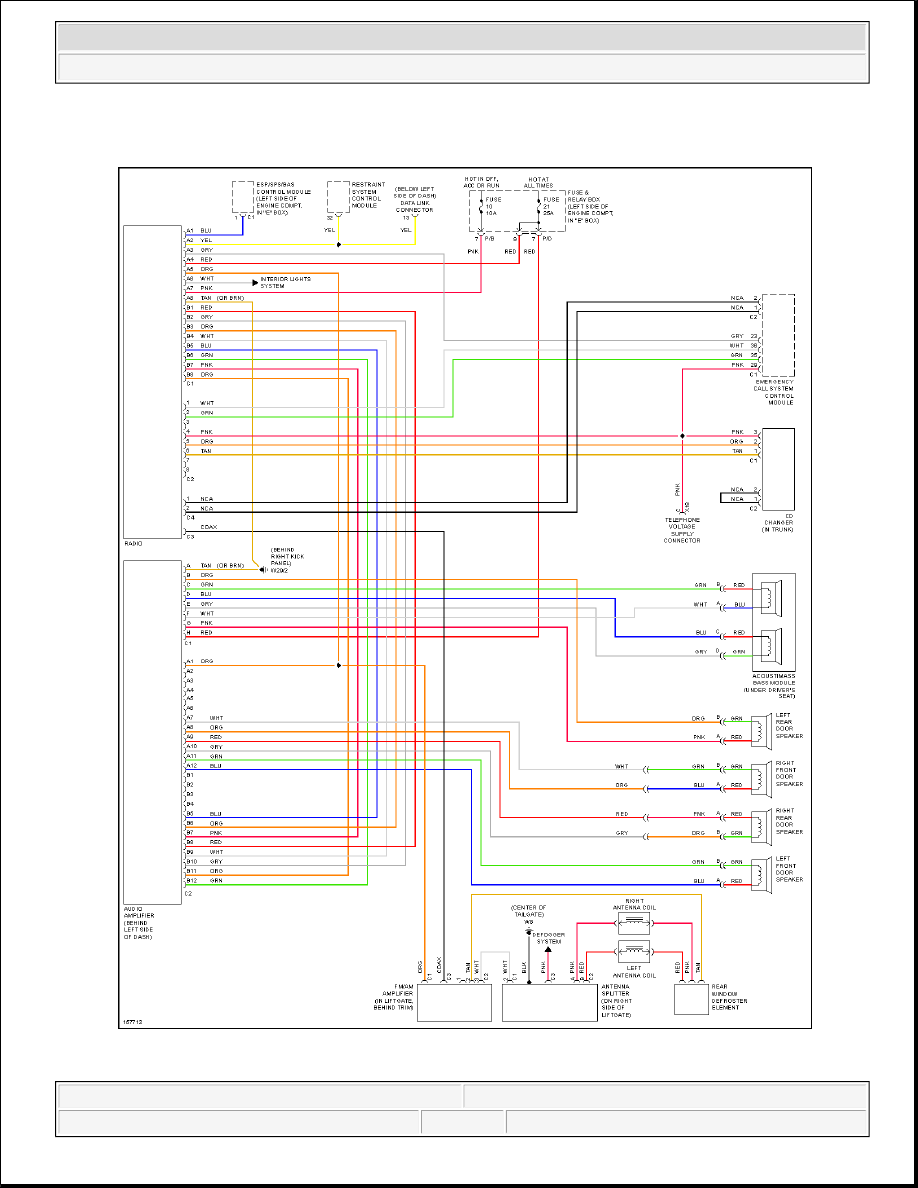

Fig. 54: Premium Sound Radio Circuit, W/ Emergency Call System



2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me
