Mercedes-Benz ML320. Service manual - part 842







2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me

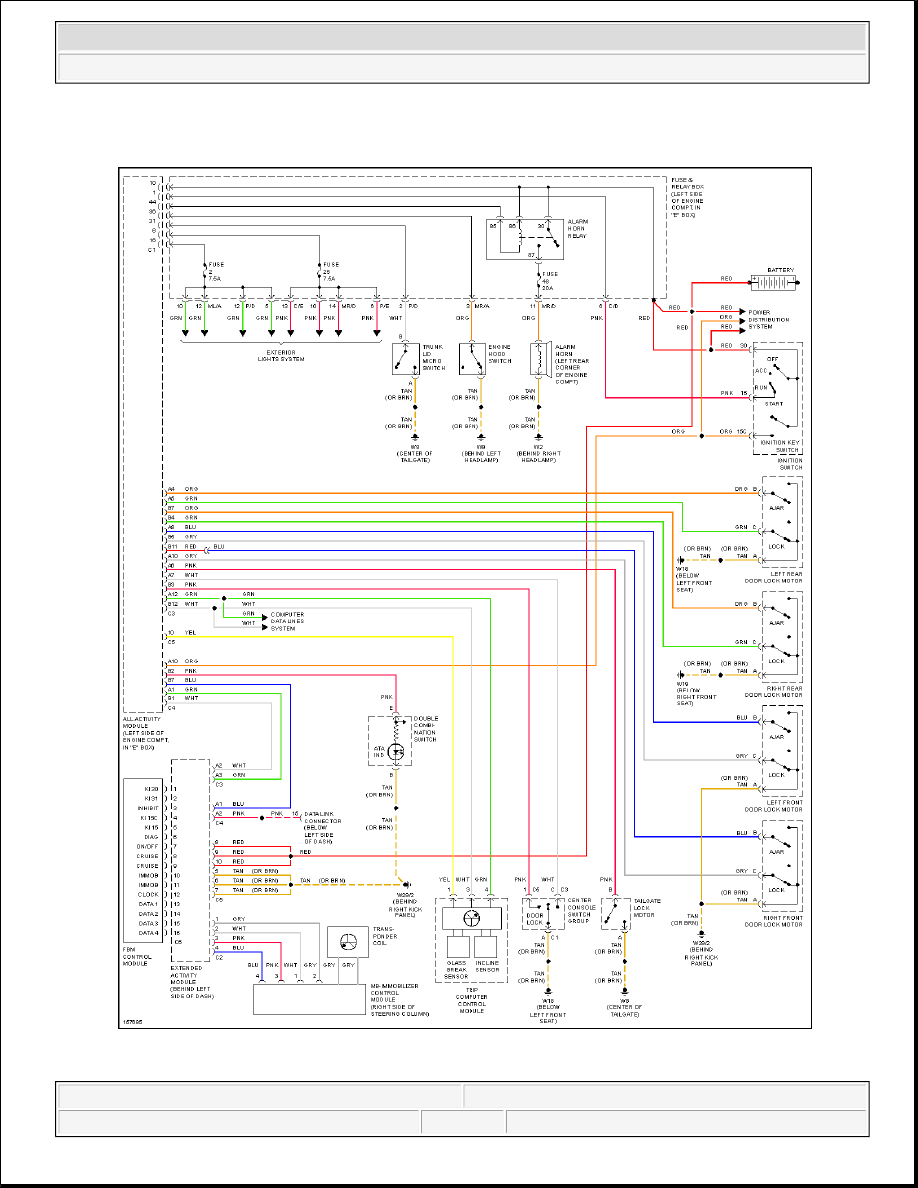

Fig. 9: Anti-theft Circuit, W/O Auxiliary Alarm

BODY CONTROL MODULES



2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me





2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me

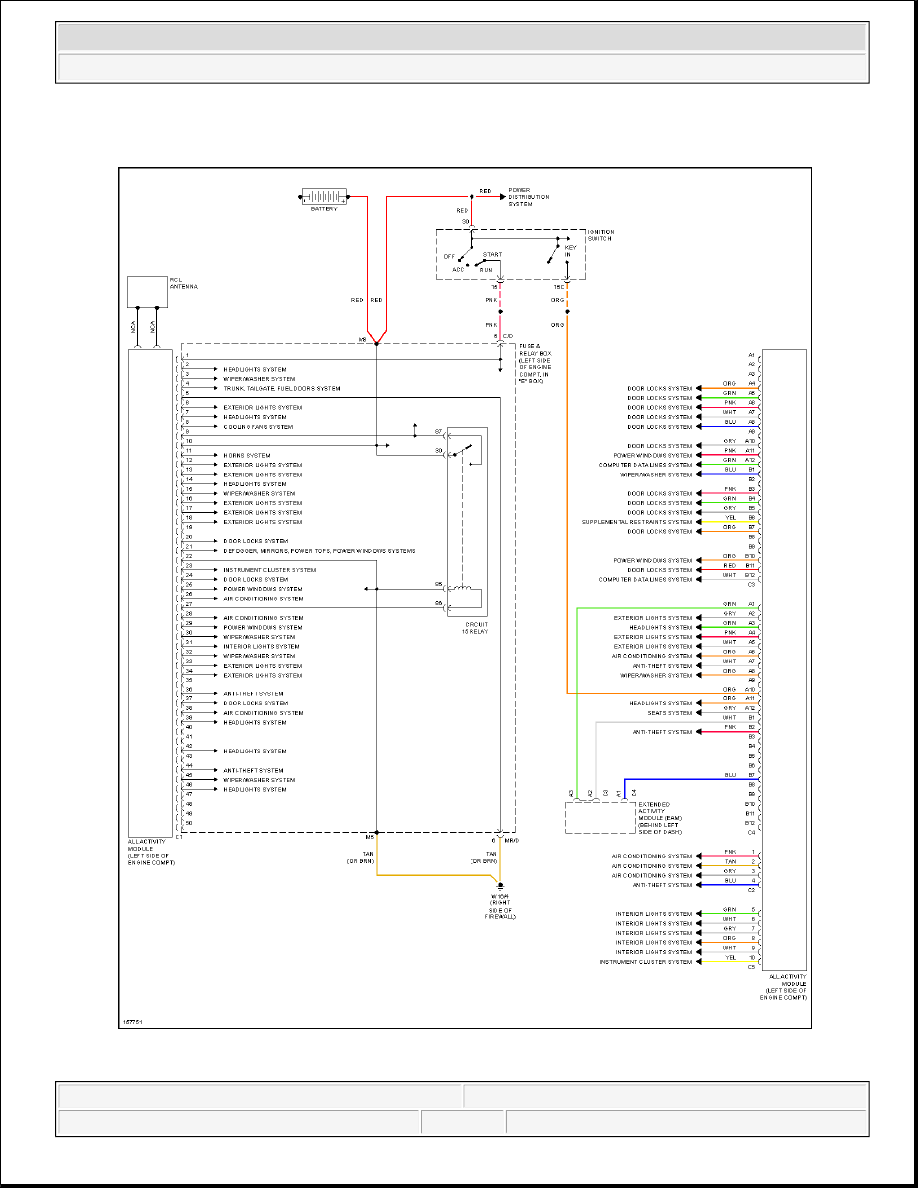

Fig. 10: All Activity Module Circuit



2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me
