Mercedes-Benz ML320. Service manual - part 569





Fig. 363: Identifying MQS ELA Crimping Set (220 589 01 99 86)

Fig. 364: Identifying SLK 2.8 / ELA Crimping Set (220 589 01 99 080)

Fig. 365: Identifying SLK 2.8 ELA Crimping Set (220 589 01 99 09)



2004 Mercedes-Benz ML350

1998-2005 GENINFO Overall vehicle - 163 Chassis



me



Fig. 366: Identifying MCP 2.8 ELA Crimping Set (220 589 01 99 80)

Fig. 367: Identifying MCP 2.8 ELA Crimping Set (220 589 01 99 81)



2004 Mercedes-Benz ML350

1998-2005 GENINFO Overall vehicle - 163 Chassis



me



Fig. 368: Identifying JPT ELA Crimping Set (220 589 01 99 82)

Fig. 369: Identifying MLK 1.2 ELA Crimping Set (220 589 01 99 84)

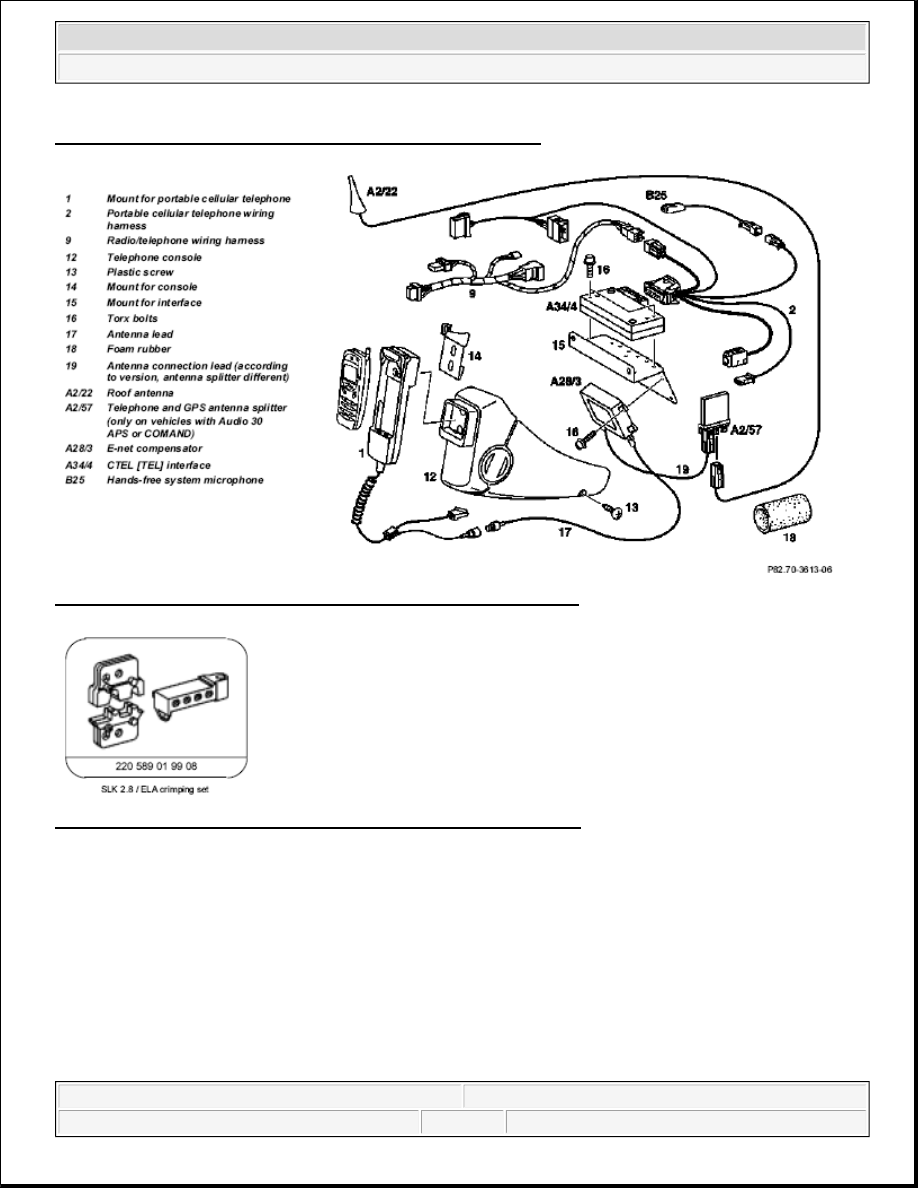

Fig. 370: Identifying SLK 2.8 / ELA Crimping Set (220 589 01 99 08)



2004 Mercedes-Benz ML350

1998-2005 GENINFO Overall vehicle - 163 Chassis



me



Fig. 371: Identifying MCP 2.8 ELA Crimping Set (000 589 13 99 10)

Fig. 372: Identifying MCP 1.2 ELA Crimping Set (220 589 04 99 10)

Table of stripping lengths

1. Select crimp contact according to assignment table in wiring harness repair kit, wiring harness repair kit

basic

 or wiring harness repair kit as supplement to passenger cars

 .

2. Push single-strand insulation (1) over cable (2) with lip at the front.

3. Strip line (2) using wire stripper

 according to assignment table.

 Damaged wire strands can lead to changes in the line cross-section and an impermissible strength of

the crimped connection.

4. Align single-strand insulation (1) with line (2) ensuring that dimension (b) = maximum 1 mm.

Contact family

Single-strand sealing

Cable cross-section

Length stripped of
insulation

All



up to 1.5 mm 2

4 mm ± 0.3

All



1.5 up to 4 mm 2

5 mm ± 0.3



2004 Mercedes-Benz ML350

1998-2005 GENINFO Overall vehicle - 163 Chassis



me
