Mercedes-Benz ML320. Service manual - part 413





ENGINE 113 in MODELS 163.174 /175, 209.375 /475

ENGINE 113.987 in MODELS 209.376 /476 up to 23.4.04

Shown on engine 112

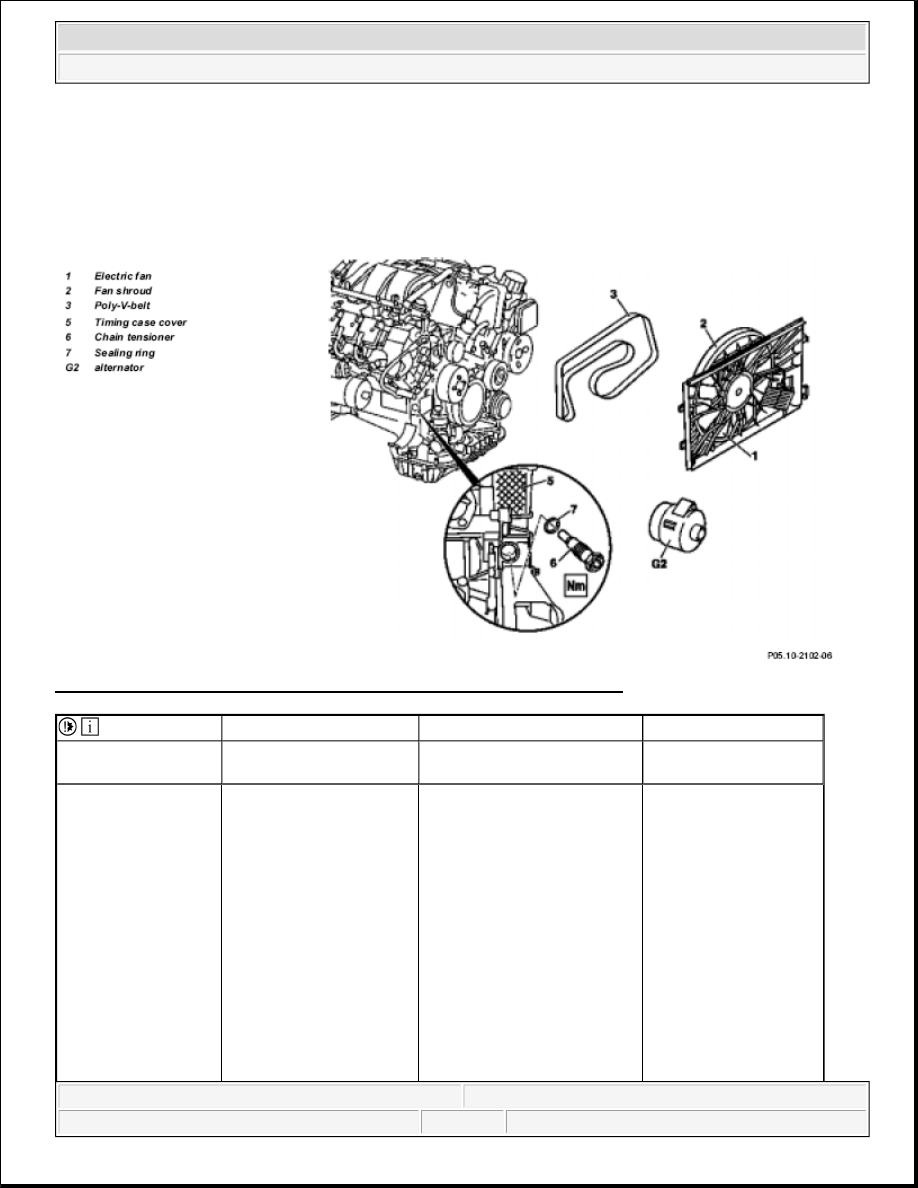

Fig. 49: Identifying Chain Tensioner Components - Shown On Engine 112





Remove/install





1.1

Remove fan shroud (2)
together with electric fan

Models 208, 210 with engine
112



1.2

Remove electric fan (1)

Model 170.465 with engine
112.947
Model 170.466 with engine
112.960

AR20.40-P-5000SV

Models 203.061 /261 with
engine 112.912
Models 203.064 /264 /764
with engine 112.946
Models 203.065 /265 with
engine 112.961
Models 203.081 /281 with
engine 112.916
Models 203.084 /284 with
engine 112.953

AR20.40-P-5000PV



2004 Mercedes-Benz ML350

1998-2005 ENGINE Engine timing - 163 Chassis



me



Models 209.361 /461 with
engine 112.912
Models 209.365 /465 with
engine 112.955
Models 209.375 /475 with
engine 113.968
Models 209.376 /476 with
engine 113.987
Model 163.174 with engine
113.981
Model 163.175 with engine
113.965

AR20.40-P-5000GH

2.1

Remove alternator (G2)

 On alternator (G2)only

unscrew upper bolt, slacken
lower bolt. Fold away the
alternator (G2).



Models 202.088,
210.061 /062/261 /262



Models 163.174/175 with
ENGINE 113

AR15.40-P-5032GH

Model 170 with Engine 112

AR15.40-P-5032G

Models 203.061 /261 with
engine 112.912

AR15.40-P-5032P

Models 203.064 /264 /764
with engine 112.946



Models 203.065 /265 with
engine 112.961



Models 209.361 /461 with
engine 112.912



Models 209.365 /465 with
engine 112.955



Models 209.375 /475 with
engine 113.968



Models 209.376 /476 with
ENGINE 113.987



Models
203.081 /084 /281 /284 with
engine 112

AR15.40-P-5032PW

Model 202 with engine
112.910 /920, except 202.088
with engine 112

AR15.40-P-5032EB

Model 208 with engine
112.940, 113.943 /984



Model 210 with engine
112.921 /941, except

AR15.40-P-5032ED



2004 Mercedes-Benz ML350

1998-2005 ENGINE Engine timing - 163 Chassis



me



 Timing chain, chain tensioner

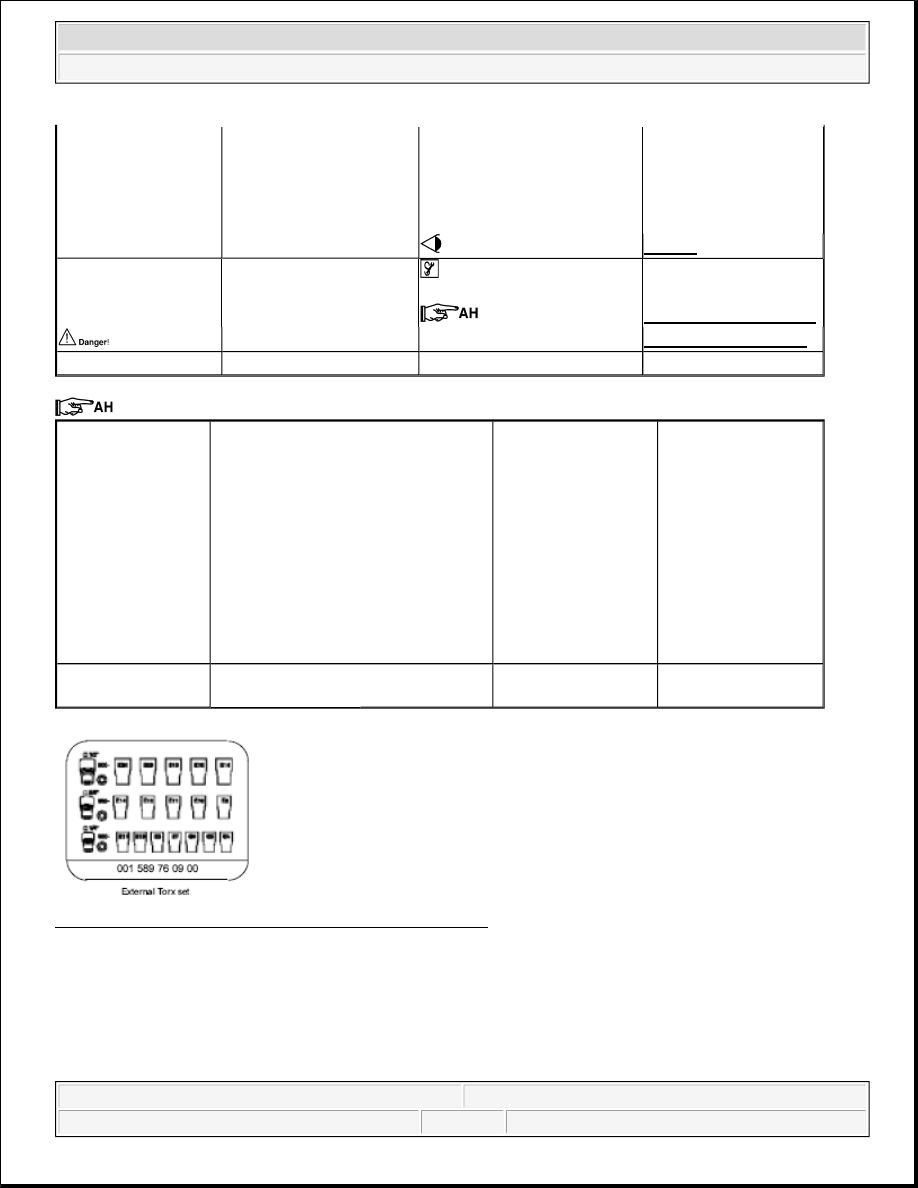

Fig. 50: Identifying External Torx Set (001 589 76 09 00)

REMOVE/INSTALL SLIDE RAIL IN TIMING CASE COVER - AR05.10-P-8484V

ENGINE 112.945 in MODEL 463.209 /232 /233 /244 /245 /250

ENGINE 112 in MODEL 129, 163, 170, 202, 203, 208, 209, 210, 211, 220

210.061 /062 /261 /262 with
engine 112
Models
210.061 /062/261 /262



Model 202.088



 External Torx set

Fig. 50

3

Remove chain tensioner
(6) from timing case cover
(5)

 Installation: Replace seal

(7).





*BA05.10-P-1001-01C



Design of chain tensioner Engine 112, 113

GF05.10-P-7801-01A

4

Install in the reverse order



Number

Designation

Engines
112.910/911/
912/913/914/
915/916/917/
920/921/922/
923/940/941/
942/943/944/
945/946/947/
949/951/953/
954/955/960/
961/970/972/
973/975/976

Engines
113.940/941/
942/943/944/
945/946/948/
960/961/962/
963/964/965/
966/967/968/
969/971/980/
981/982/984/
986/987/988/
990/991/992/
993/995

BA05.10-P-1001-
01C

Chain tensioner in
timing case cover

Nm 80

80



2004 Mercedes-Benz ML350

1998-2005 ENGINE Engine timing - 163 Chassis



me



ENGINE 113.962 in MODEL 463.206 /240 /241 /247 /248 /249

ENGINE 113 // (except 113.990 /991 /995) in MODEL 129, 163, 202, 203, 208, 209, 210, 211, 215, 220, 230

ENGINE 113.982 in MODEL 463.243/246

Shown on engine 112

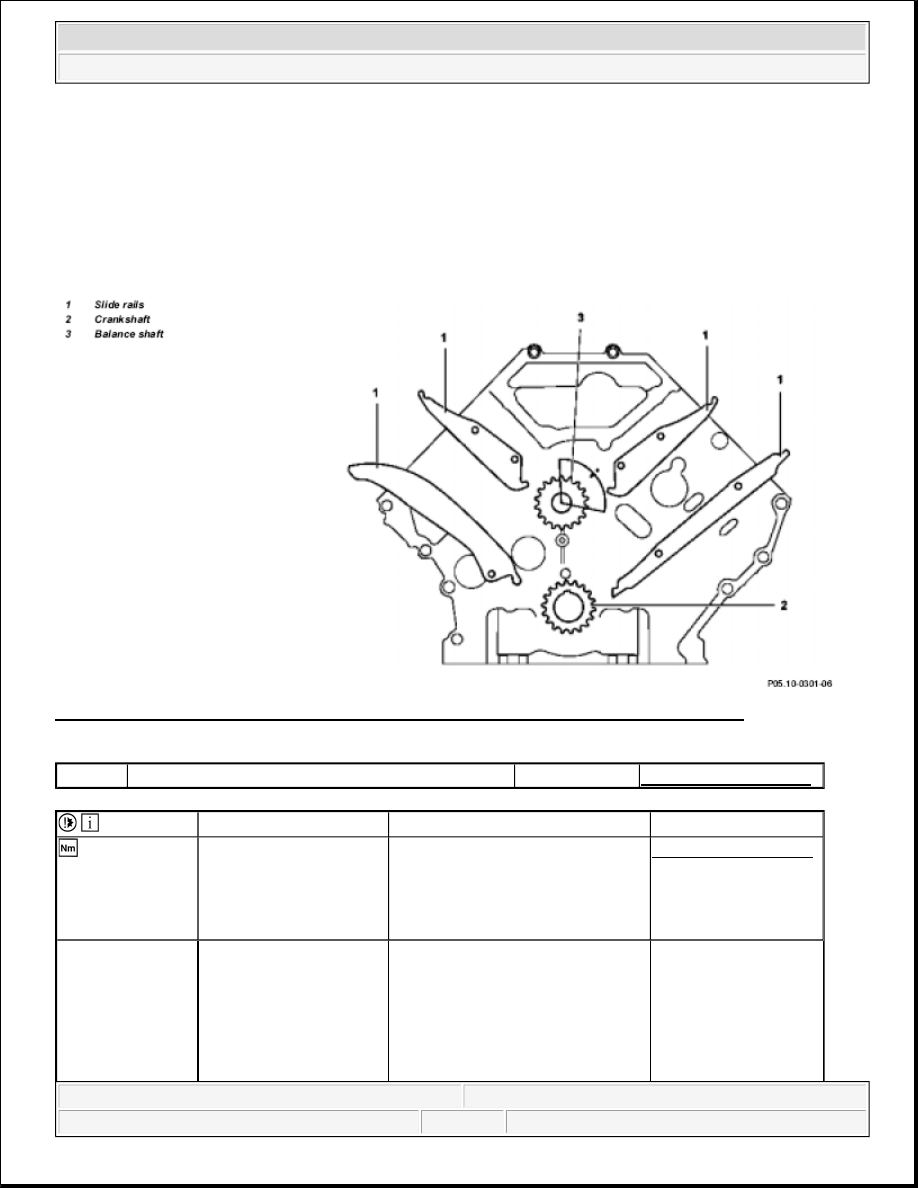

Fig. 51: Identifying Slide Rail In Timing Case Cover Components - Shown On Engine 112

Modification notes

20.12.04 Engine oil filling capacity with oil filter modified.

Engine 113.967 *BF18.00-P-1001-01H





Remove/install







Risk of death caused by
vehicle slipping or
toppling off the lifting
platform.

Align vehicle between the columns
of the and position the four support
plates below the lifting platform
support points specified by the
vehicle manufacturer.

AS00.00-Z-0010-01A

1

Remove engine
compartment paneling

Models 129, 202, 208, 210

AR61.20-P-1105AB

Model 230.474 /475

AR61.20-P-1105R

Model 215, 220

AR61.20-P-1105M

Models 203, 209

AR61.20-P-1105P

Model 211

AR61.20-P-1105T

Models 170, 202.0

AR61.20-P-1105A



2004 Mercedes-Benz ML350

1998-2005 ENGINE Engine timing - 163 Chassis



me
