Mercedes-Benz ML320. Service manual - part 397





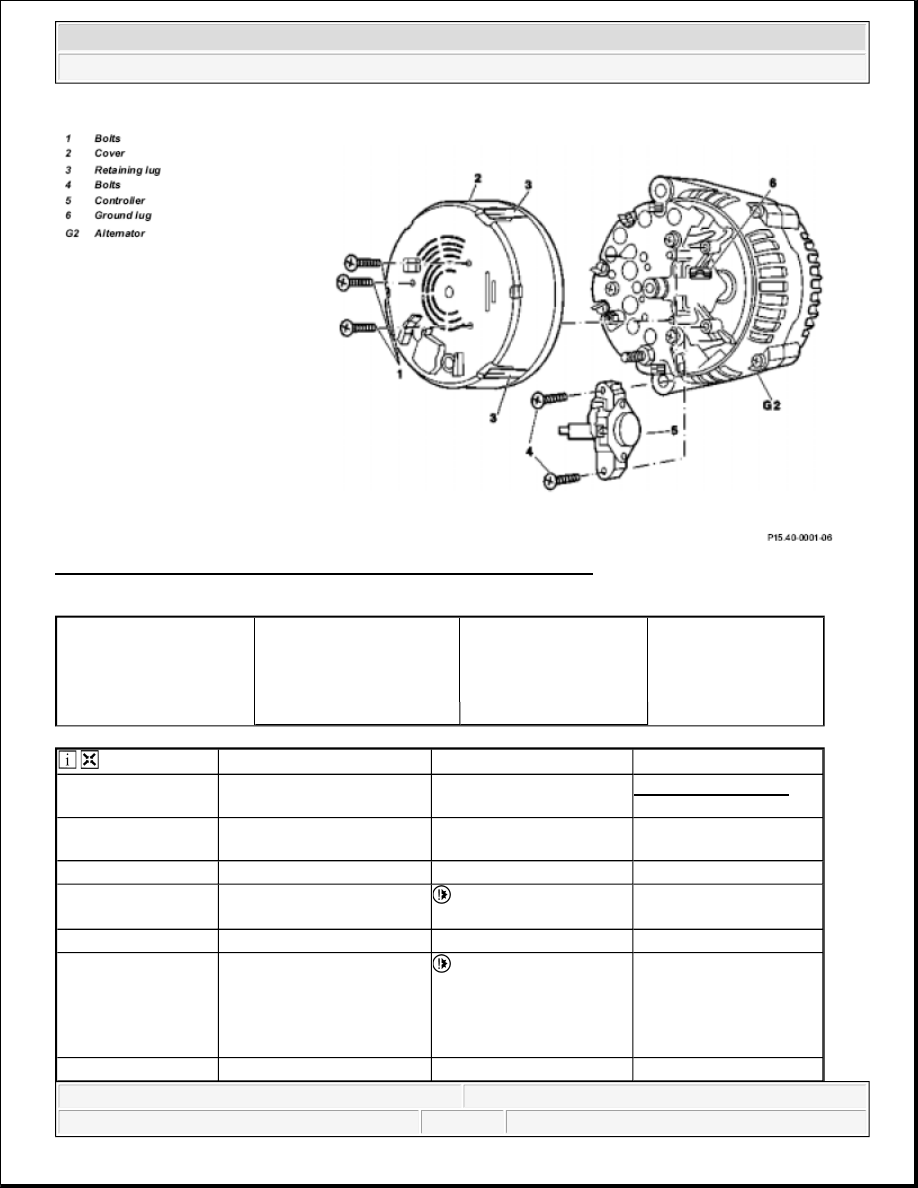

Fig. 35: Identifying Alternator Regulator Remove/Install Components

Modification notes

26.4.05

Remove alternator omitted



Remove the right fender
liner in the front fender
added

Step 1

Remove heat shield added Step 2





Remove/Install





1

Remove right inner fender in
front fender



AR88.10-P-1300GH

2

Remove the heat shield over
the alternator





3

Unscrew bolts (1)





4

Unclip cover (2) and remove

 Push apart retaining

lugs (3).



5

Remove screws (4).





6

Remove regulator (5)
towards the side

 Installation: When

inserting the governor (5)
ensure, that the ground lug
(6) sits close to the
governor (5).



7

Install in the reverse order







2001 Mercedes-Benz ML320

1998-2005 ENGINE Electrical System - Engine - 163 Chassis



me



TEST DIODES OF GENERATOR - AR15.40-P-9301-02EA

Commercially available tools

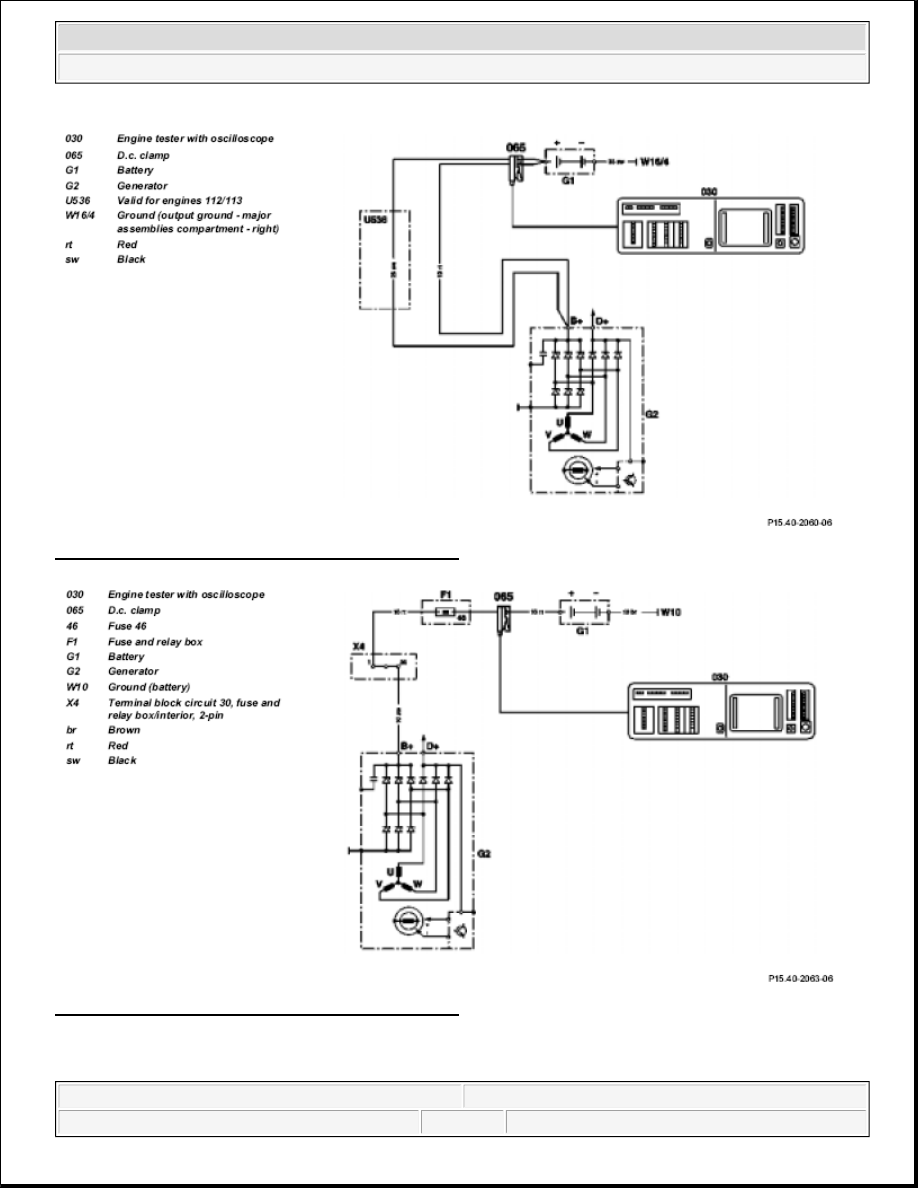

Fig. 36: Generator Connection Diagram - Model 129

 Model 129 with engine 119 up to vehicle ident end no. 1F 032 589: Problems with power supply system -

test battery voltage-dependent idle speed increase (refer to Diagnosis Manual Engine Volume 2 Group 07.3).

Number

Designation

WH58.30-Z-1046-13A

Engine tester with oscilloscope



2001 Mercedes-Benz ML320

1998-2005 ENGINE Electrical System - Engine - 163 Chassis



me

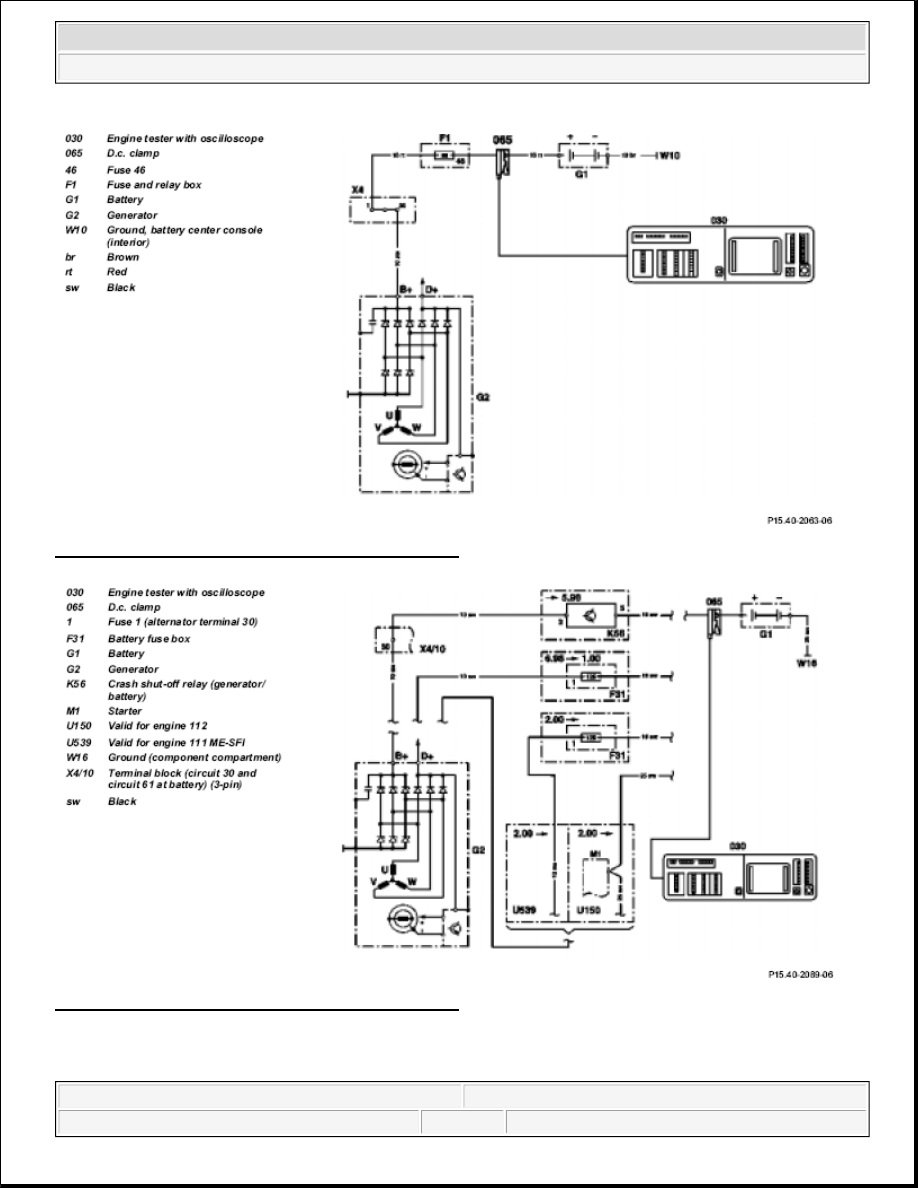

Fig. 37: Generator Connection Diagram - Model 163

Fig. 38: Generator Connection Diagram - Model 168



2001 Mercedes-Benz ML320

1998-2005 ENGINE Electrical System - Engine - 163 Chassis



me



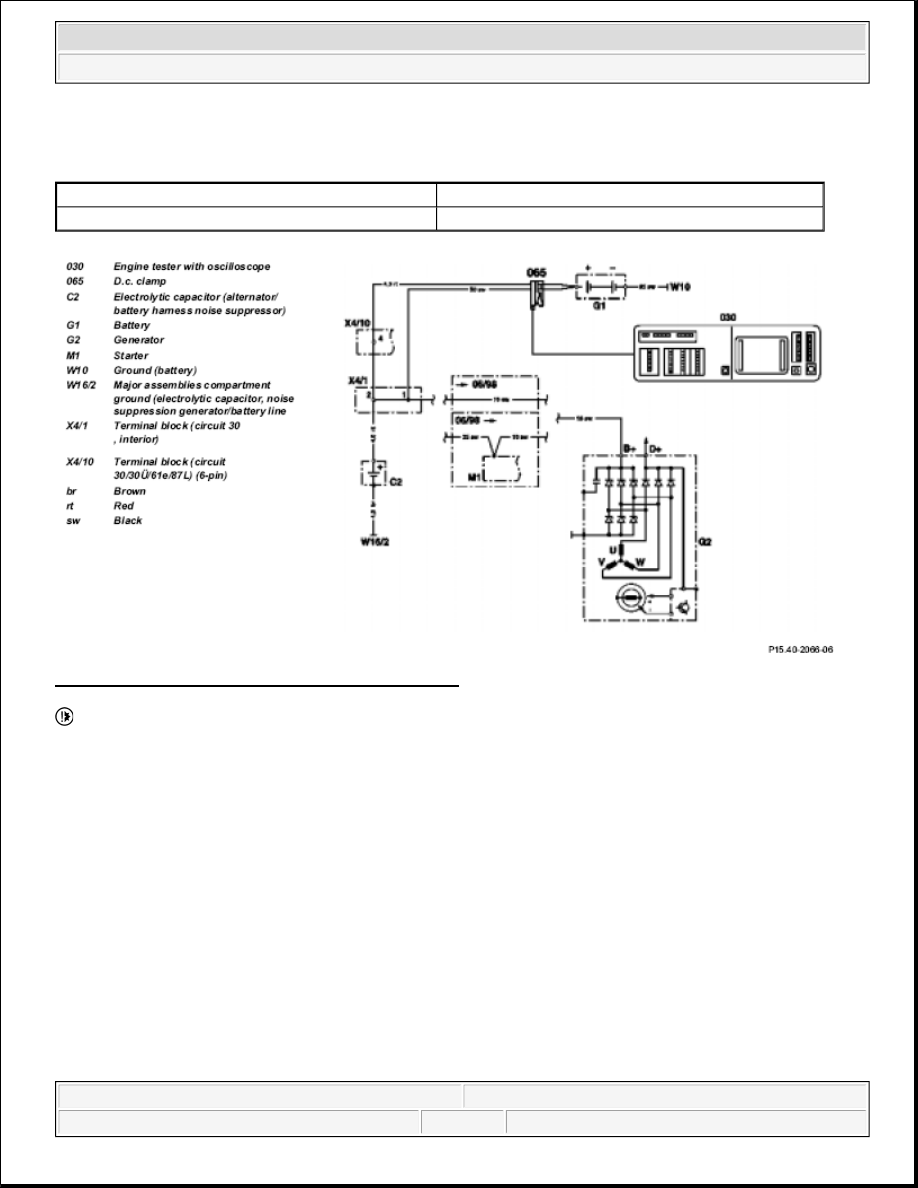

Fig. 39: Generator Connection Diagram - Model 414

Fig. 40: Generator Connection Diagram - Model 170



2001 Mercedes-Benz ML320

1998-2005 ENGINE Electrical System - Engine - 163 Chassis
