Mercedes-Benz ML320. Service manual - part 353





RETRIEVING DIAGNOSTIC TROUBLE CODES

To retrieve codes using hand held tester, see Fig. 6 .

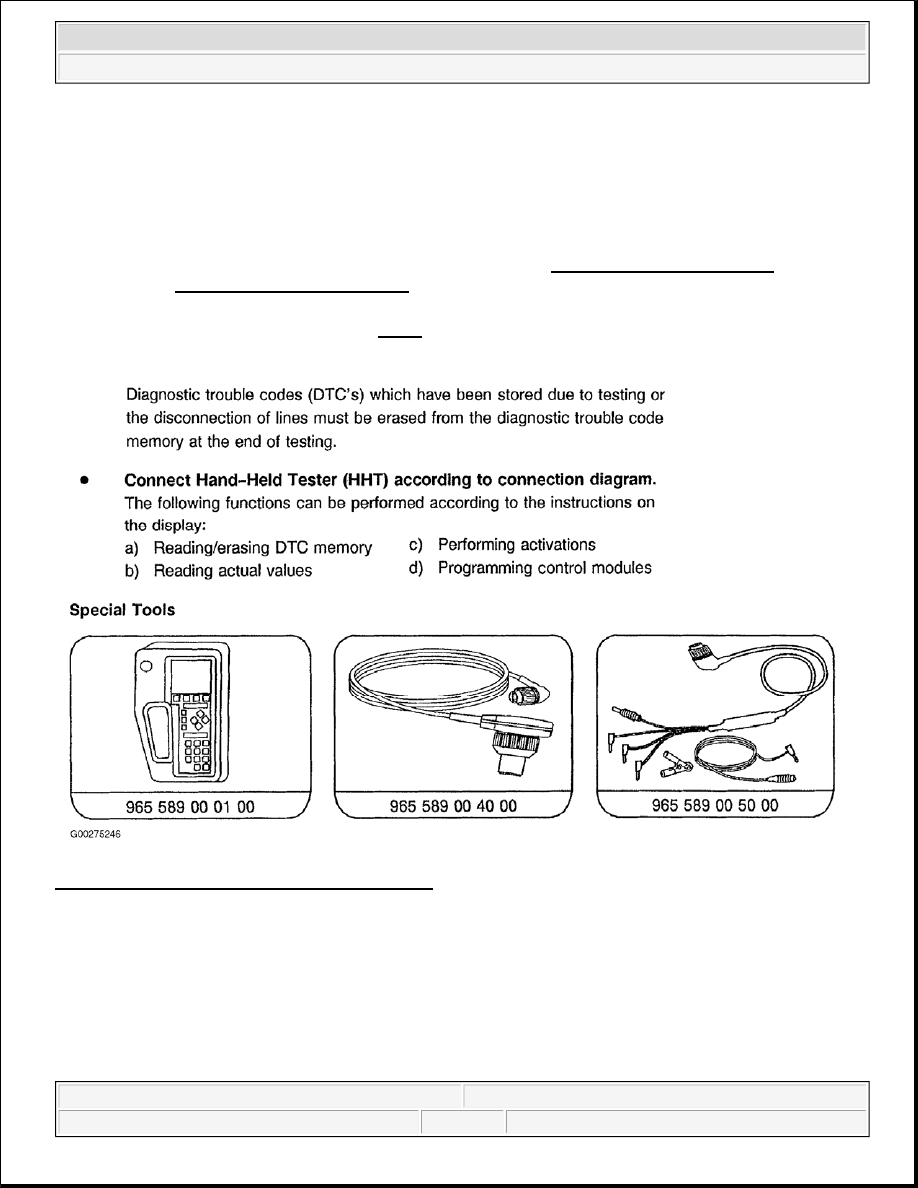

Fig. 6: Retrieving Codes Using Hand Held Tester
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

CLEARING DIAGNOSTIC TROUBLE CODES

Disconnecting vehicle battery will not erase codes. Follow scan tool equipment manufacturers instructions to
erase fault codes.

FAULT CODE DIAGNOSIS EQUIPMENT CONNECTION

To connect hand held tester scan tool to Mercedes-Benz data link connector, see Fig. 7 . To connect hand held

ground circuits are functioning properly. For circuit identification, see
appropriate WIRING DIAGRAM under ENGINE PERFORMANCE in SYSTEM
WIRING DIAGRAMS for vehicle being tested.

NOTE:

For diagnostic equipment connections, see FAULT CODE DIAGNOSIS
EQUIPMENT CONNECTION .



2001 Mercedes-Benz ML320

2001-04 STARTING & CHARGING SYSTEMS Generators & Regulators - 163 Chassis



me



tester scan tool to OBD-II data link connector, see Fig. 8 .



2001 Mercedes-Benz ML320

2001-04 STARTING & CHARGING SYSTEMS Generators & Regulators - 163 Chassis



me





2001 Mercedes-Benz ML320

2001-04 STARTING & CHARGING SYSTEMS Generators & Regulators - 163 Chassis



me

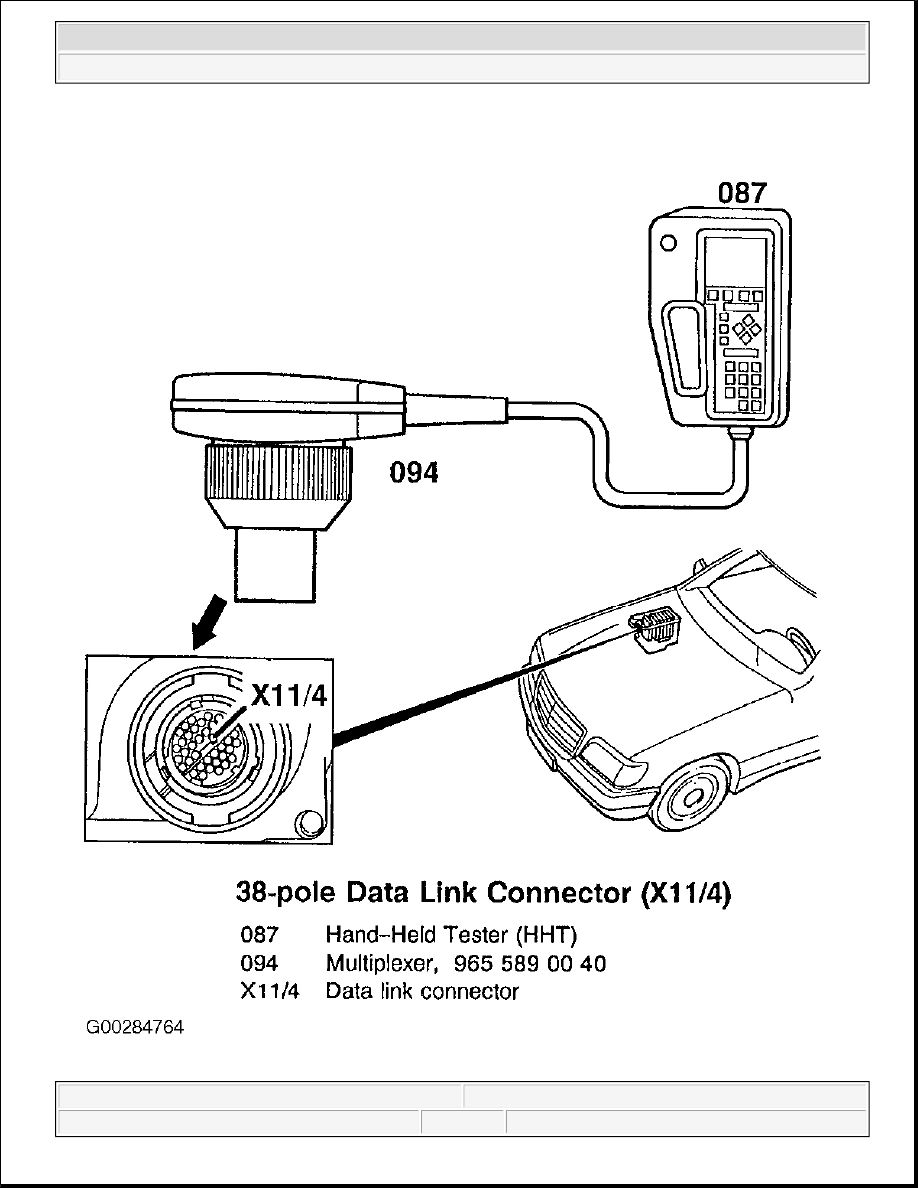

Fig. 7: Connecting Hand Held Tester Scan Tool To Mercedes-Benz Data Link Connector
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.



2001 Mercedes-Benz ML320

2001-04 STARTING & CHARGING SYSTEMS Generators & Regulators - 163 Chassis



me
