Multiple-Disc Brake, Location/Task/Design/Function

See MULTIPLE-DISC BRAKE, LOCATION/TASK/DESIGN/FUNCTION

Multiplate Clutch, Location/Task/Design/Function

See MULTI-PLATE CLUTCH, LOCATION/TASK/DESIGN/FUNCTION

Holding Pressure Shift Valve, Location/Design/Function

See HOLDING PRESSURE SHIFT VALVE, LOCATION/TASK/FUNCTION

Shift Pressure Shift Valve, Location/Design/Function

See SHIFT PRESSURE SHIFT VALVE, LOCATION/TASK/FUNCTION

Command Valve, Location/Design/Function

See LOCATION/TASK/FUNCTION OF COMMAND VALVE

Selector Valve, Location/Task

See SELECTOR VALVE, LOCATION/TASK

Location/Task/Design/Function Of Oil Pump

See LOCATION/TASK/DESIGN/FUNCTION OF OIL PUMP.

Regulating Valve Pressure Regulating Valve, Location/Task/Function



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me

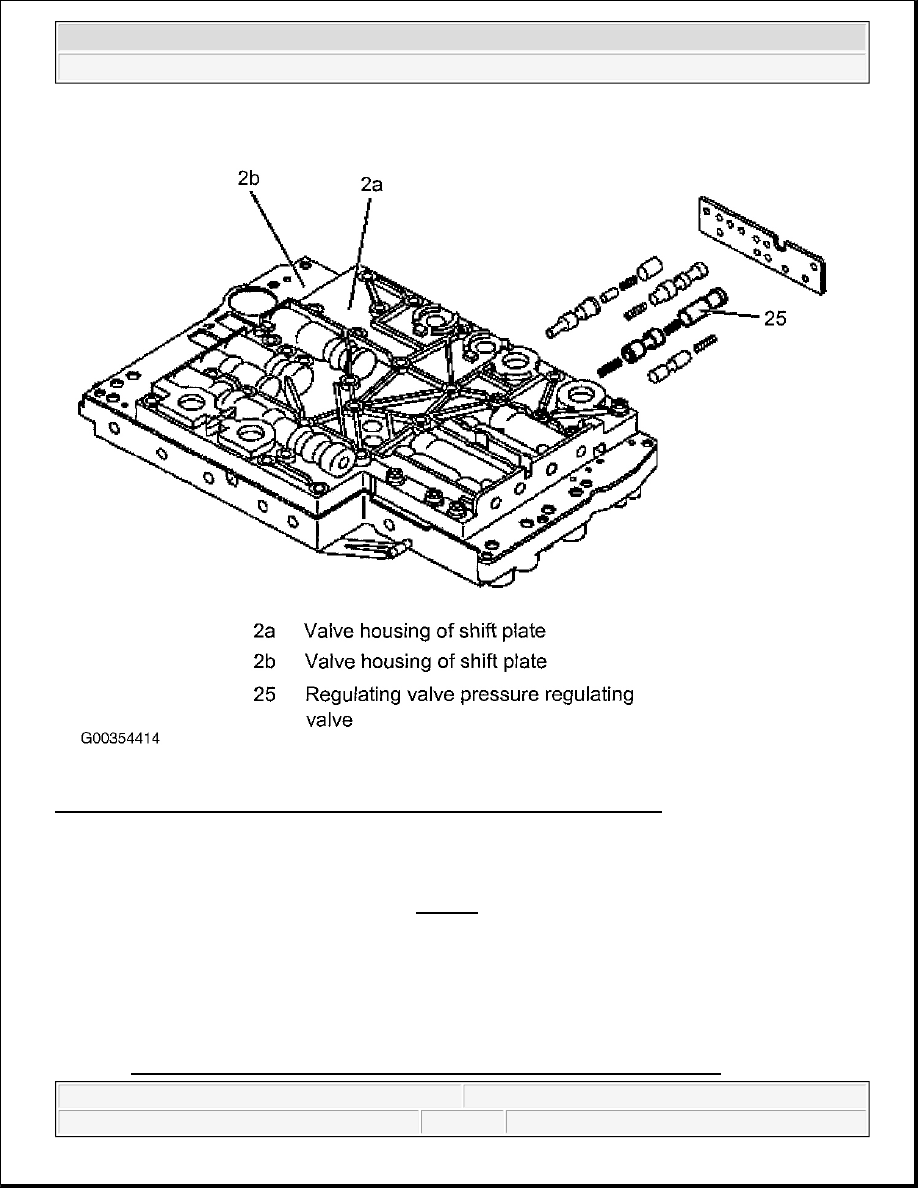

Fig. 136: Regulating Valve Pressure Regulating Valve, Location/Task/Function
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

Regulating Valve Pressure Regulating Valve, Location

In the valve housing of shift plate (2b). See Fig. 136

Regulating Valve Pressure Regulating Valve, Task

Controls the regulating valve pressures.

Regulating Valve Pressure Regulating Valve, Function

See REGULATING VALVE PRESSURE REGULATING VALVE, FUNCTION.



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me



Regulating Valve Pressure Regulating Valve, Function

Operation

The regulating valve pressure (p-RV) is controlled up to the maximum pressure at the regulating valve pressure
regulating valve (25) depending on the working pressure (p-A).



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me

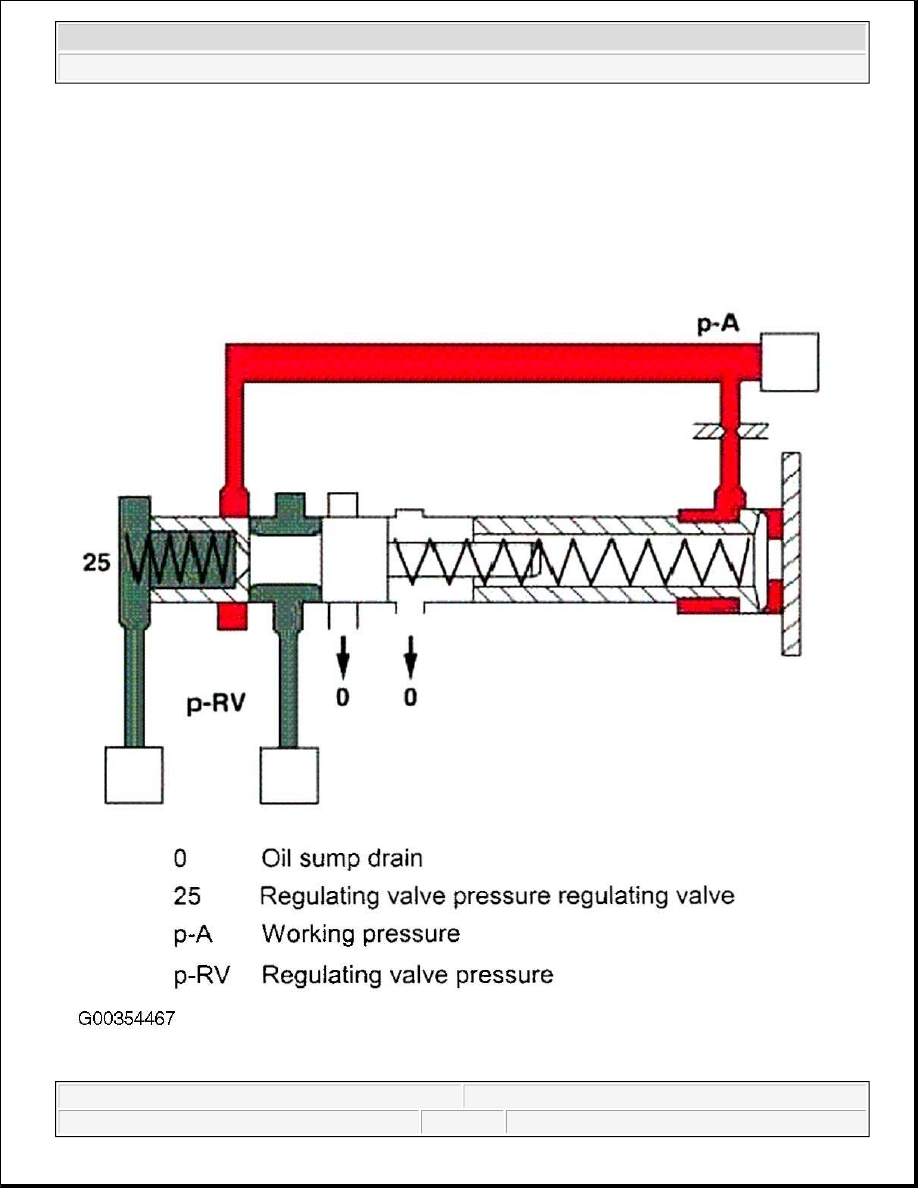

Fig. 137: Regulating Valve Pressure Regulating Valve, Function
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.


Regulating Valve Pressure, Function

Operation

The regulating valve pressure is regulated at the regulating valve pressure regulating valve depending on the
working pressure up to a maximum pressure of 8 bar. It supplies the modulating pressure regulating solenoid
valve (Y3/6y1), the shift pressure regulating solenoid valve (Y3/6y2) and the shift valve pressure regulating
valve.

Regulating Pressure Valve Pressure Regulating Valve, Location/Task/Function

See REGULATING VALVE PRESSURE REGULATING VALVE,
LOCATION/TASK/FUNCTION

Shift Pressure Regulating Solenoid Valve, Location/Task/Design/Function

See SHIFT PRESSURE REGULATING SOLENOID VALVE,
LOCATION/TASK/DESIGN/FUNCTION

Modulating Pressure Regulating Solenoid Valve, Location/Task Design/Function

See MODULATING PRESSURE REGULATING SOLENOID VALVE,
LOCATION/TASK/DESIGN/FUNCTION

Shift Valve Pressure Regulating Valve, Location/Task/Function

See SHIFT VALVE PRESSURE REGULATING VALVE, LOCATION/TASK/FUNCTION

Upshift/Downshift Solenoid Valve, Location/Task/Design/Function

See UPSHIFT/DOWNSHIFT SOLENOID VALVE, LOCATION/TASK/DESIGN/FUNCTION

Multiple-Disc Brake, Location/Task/Design/Function

See MULTIPLE-DISC BRAKE, LOCATION/TASK/DESIGN/FUNCTION

Multiplate Clutch, Location/Task/Design/Function

See MULTI-PLATE CLUTCH, LOCATION/TASK/DESIGN/FUNCTION

Holding Pressure Shift Valve, Location/Task/Function

See HOLDING PRESSURE SHIFT VALVE, LOCATION/TASK/FUNCTION



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me
