Mercedes-Benz ML320. Service manual - part 187





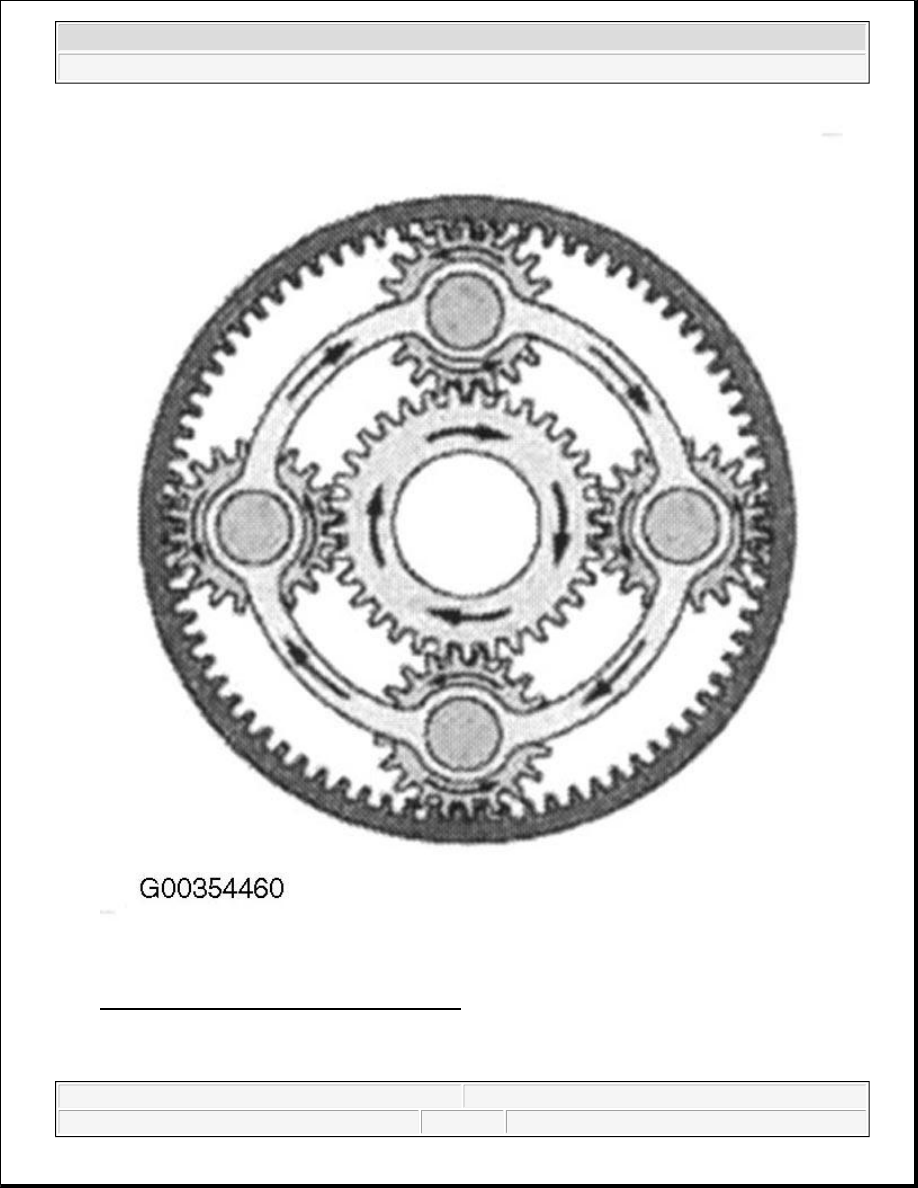

Fig. 122: Planetary Gear Set, Function (3 Of 5)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

3. Locking two elements together so that the planetary gear set turns as a unit, produces a direct power



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me



transmission (i =1).

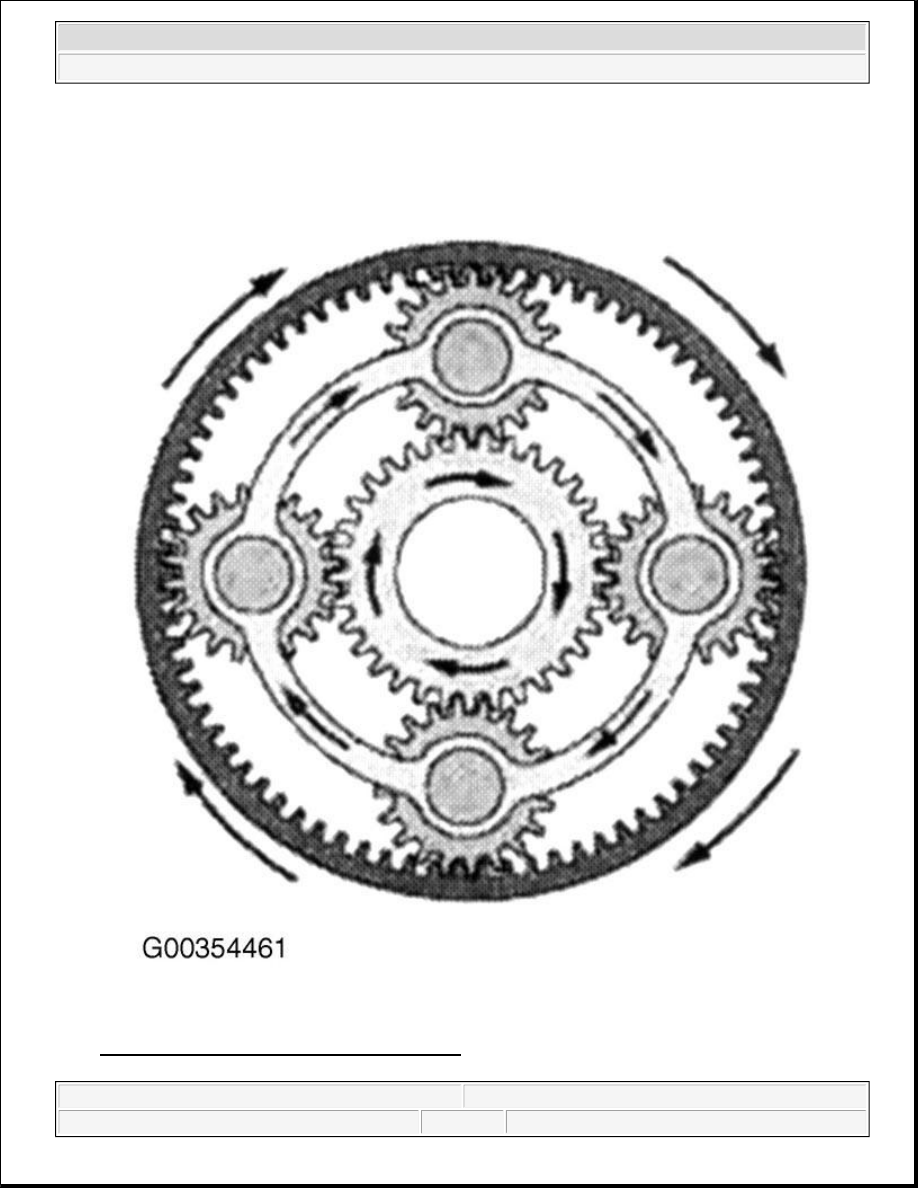

Fig. 123: Planetary Gear Set, Function (4 Of 5)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me



4.

Planetary carrier locked.

Sun gear driving.

Ring gear driven.

Direction reversal and step-down ratio.



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me



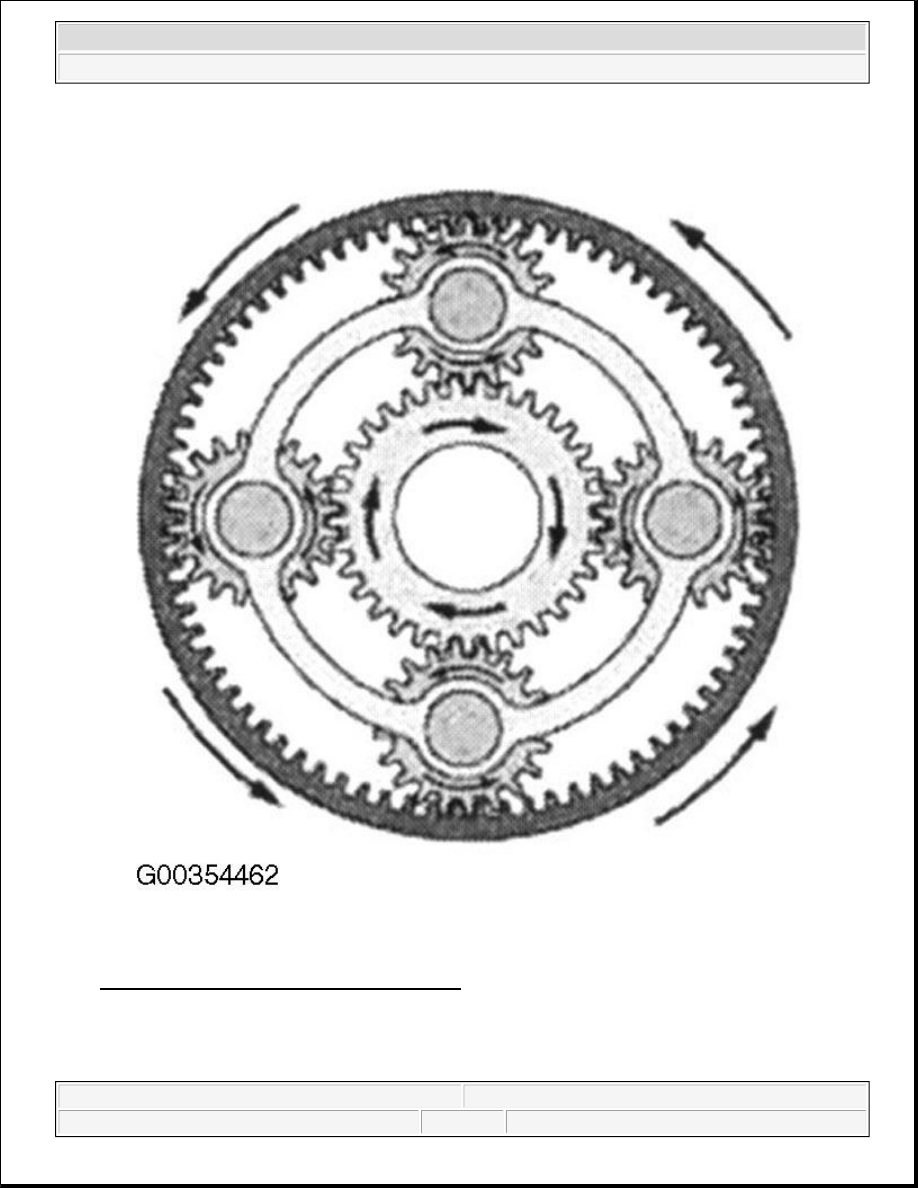

Fig. 124: Planetary Gear Set, Function (5 Of 5)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

Power Flow In 2nd Gear Function



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me
