Mercedes-Benz ML320. Service manual - part 161

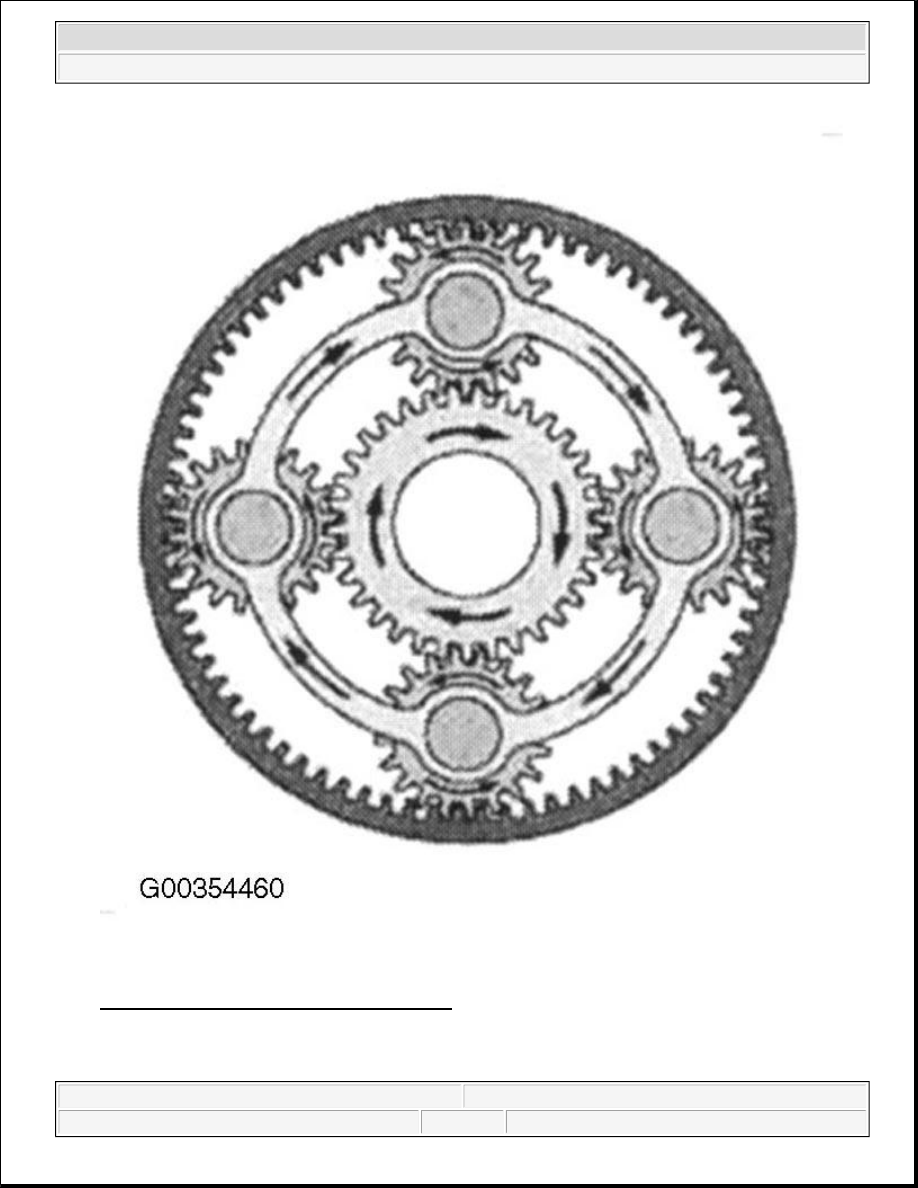

Fig. 58: Planetary Gear Set, Function (3 Of 5)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

Locking two elements together so that the planetary gear set turns as a unit, produces a direct power



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me



transmission (i =1). See Fig. 59

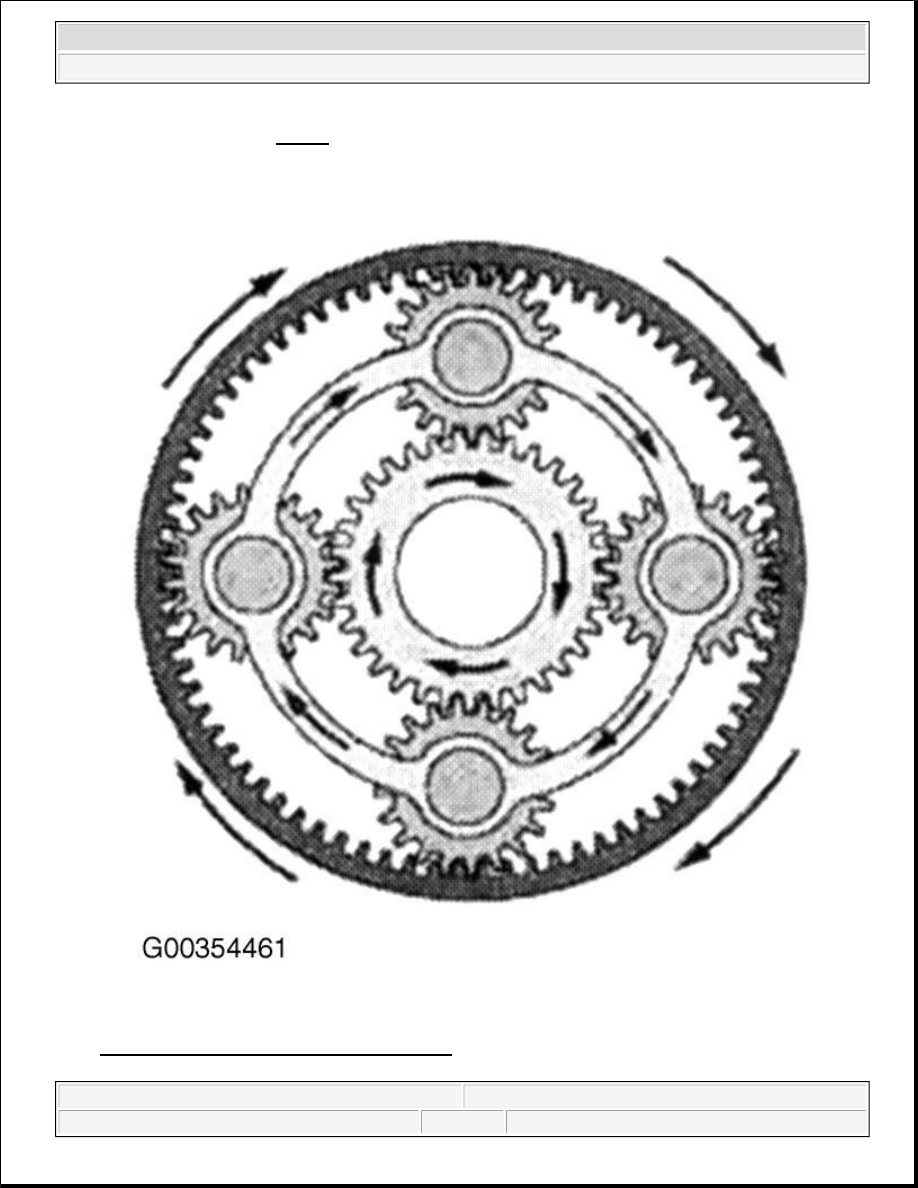

Fig. 59: Planetary Gear Set, Function (4 Of 5)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me



See Fig. 60

Planetary Carrier Locked

Sun Gear Driving

Ring Gear Driven

Direction Reversal And Step-Down Ratio



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me

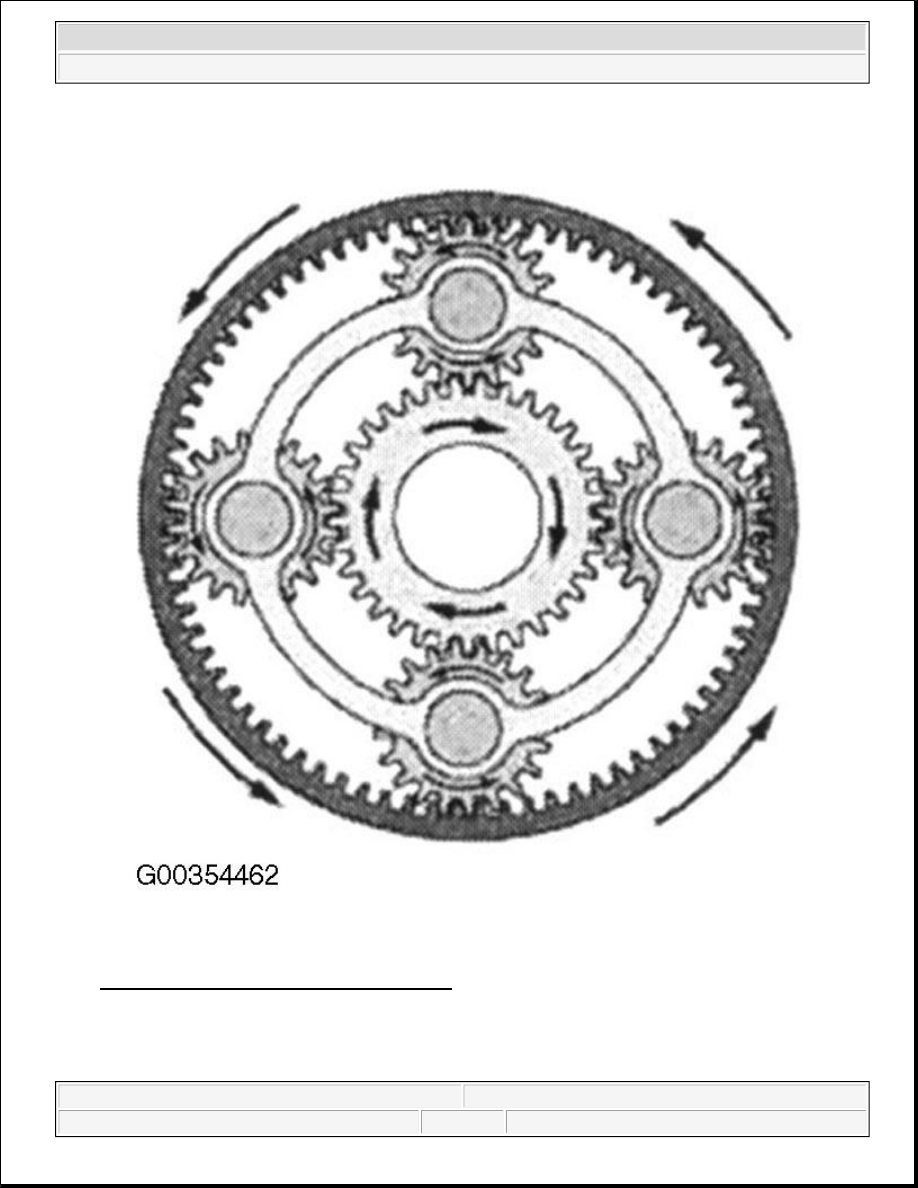

Fig. 60: Planetary Gear Set, Function (5 Of 5)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

Position Display, Location Task



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me
