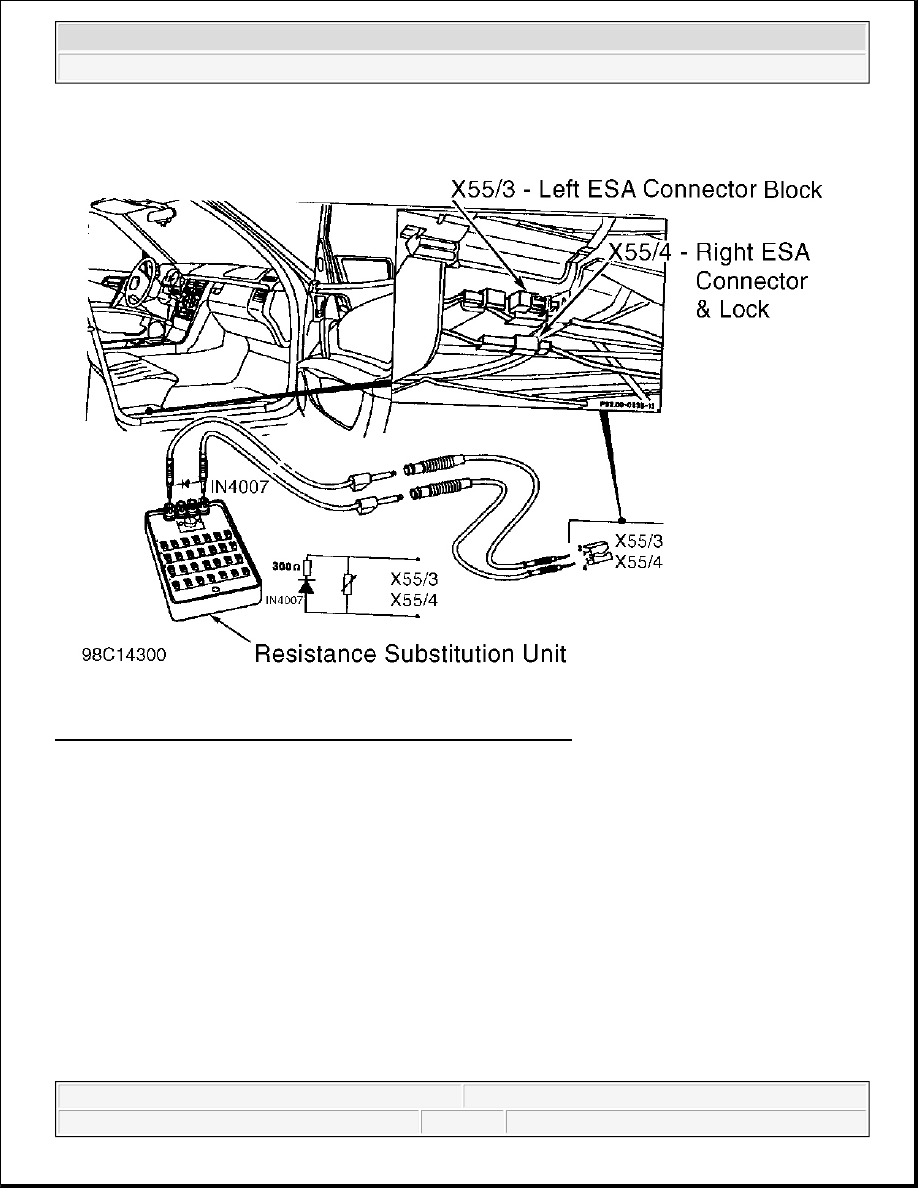

Fig. 57: Testing Seat Occupation Recognition Sensor (2000 Models)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.



2001 Mercedes-Benz ML320

2000-01 ACCESSORIES/SAFETY EQUIPMENT Mercedes-Benz - Air Bag Restraint Systems



me

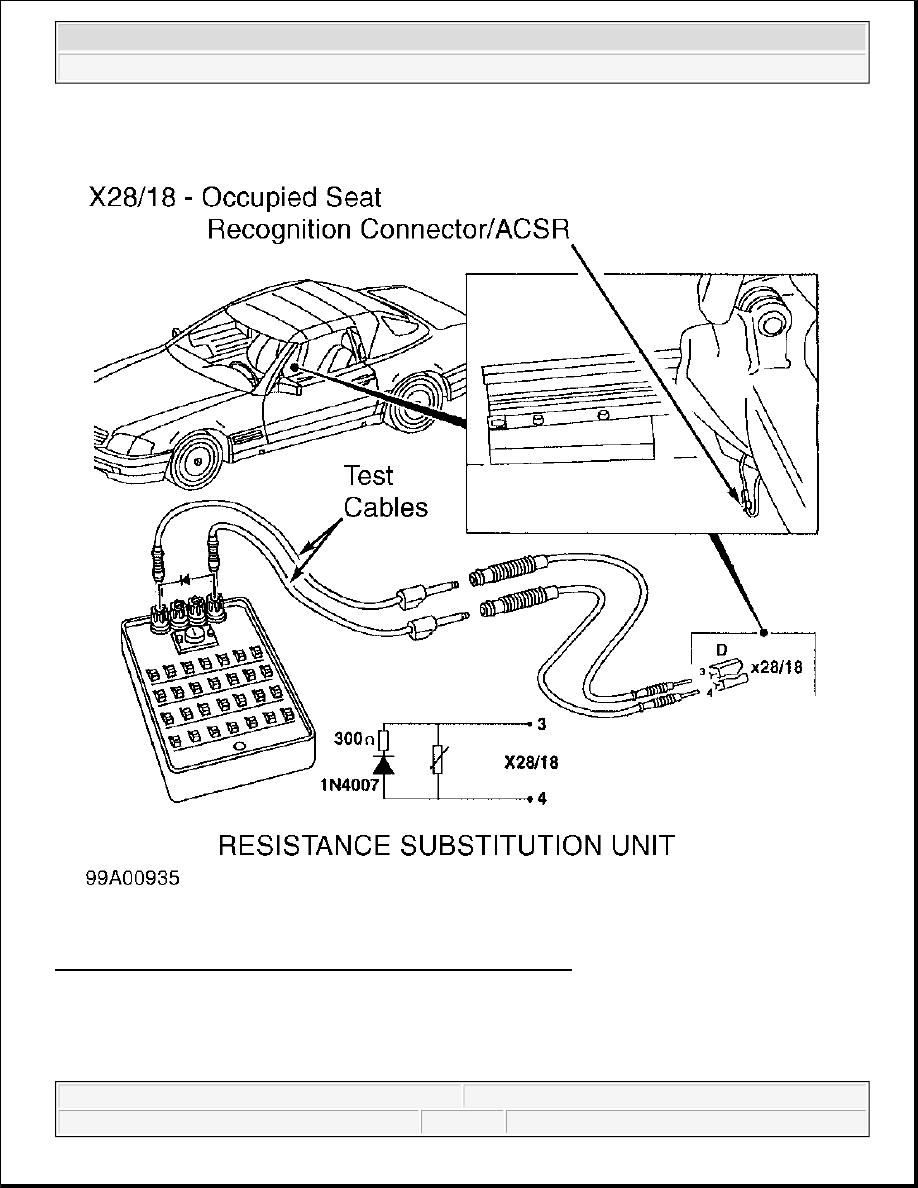

Fig. 58: Testing Seat Occupation Recognition Sensor (2000 Models)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

WIRE REPAIR

If any part of SRS wiring harness is damaged, DO NOT repair wiring harness, replace complete wiring harness.



2001 Mercedes-Benz ML320

2000-01 ACCESSORIES/SAFETY EQUIPMENT Mercedes-Benz - Air Bag Restraint Systems



me



TORQUE SPECIFICATIONS

TORQUE SPECIFICATIONS

(1)

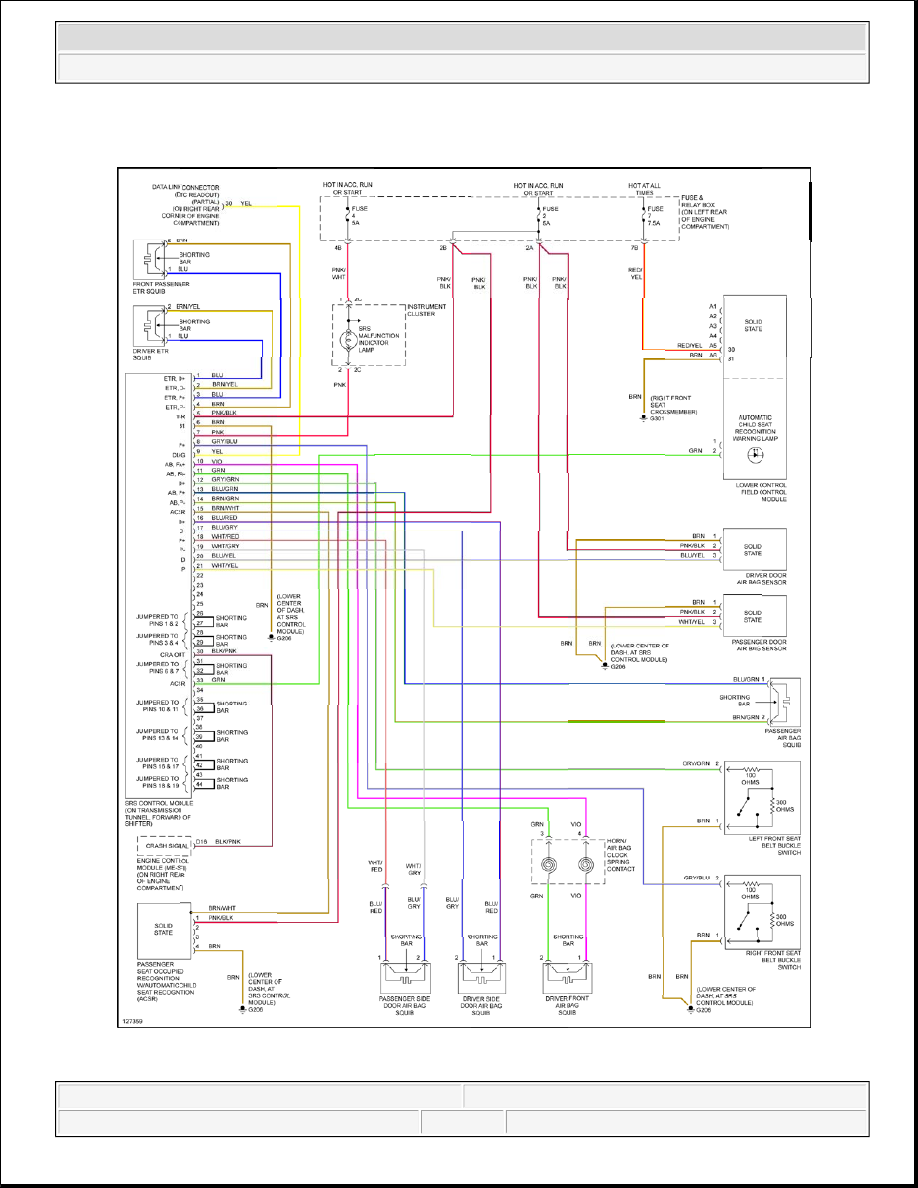

WIRING DIAGRAMS

Application

Ft. Lbs (N.m)

Steering wheel hub bolt

52-66 (70-90)

INCH Lbs. (N.m)

Driver air bag module bolts (torx)

44-62 (5-7)

(1)

Torque specifications are not available for clockspring assembly, control module or passenger-side
air bag module.



2001 Mercedes-Benz ML320

2000-01 ACCESSORIES/SAFETY EQUIPMENT Mercedes-Benz - Air Bag Restraint Systems



me





2001 Mercedes-Benz ML320

2000-01 ACCESSORIES/SAFETY EQUIPMENT Mercedes-Benz - Air Bag Restraint Systems



me
