Fig. 2: Removing Side Air Bag Unit (2000 Models)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.


SIDE AIR BAG SENSOR (DRIVER-SIDE & PASSENGER-SIDE)

Removal & Installation

1. Before proceeding, See AIR BAG SAFETY PRECAUTIONS . Disable air bag system. See

DISABLING & ACTIVATING AIR BAG SYSTEM . Remove ignition key. On SLK 230, remove
door sill moulding. On all models, remove front seat. Fold floor covering in area toward rear. Unclip
connector on side bag sensor. Remove 2 mounting screws. Remove sensor from vehicle.

2. To install, reverse removal procedure. Ensure that arrow on sensor points toward outside. Perform system

operation check to ensure system is functioning properly. See SYSTEM OPERATION CHECK



2001 Mercedes-Benz ML320

2000-01 ACCESSORIES/SAFETY EQUIPMENT Mercedes-Benz - Air Bag Restraint Systems



me





2001 Mercedes-Benz ML320

2000-01 ACCESSORIES/SAFETY EQUIPMENT Mercedes-Benz - Air Bag Restraint Systems



me



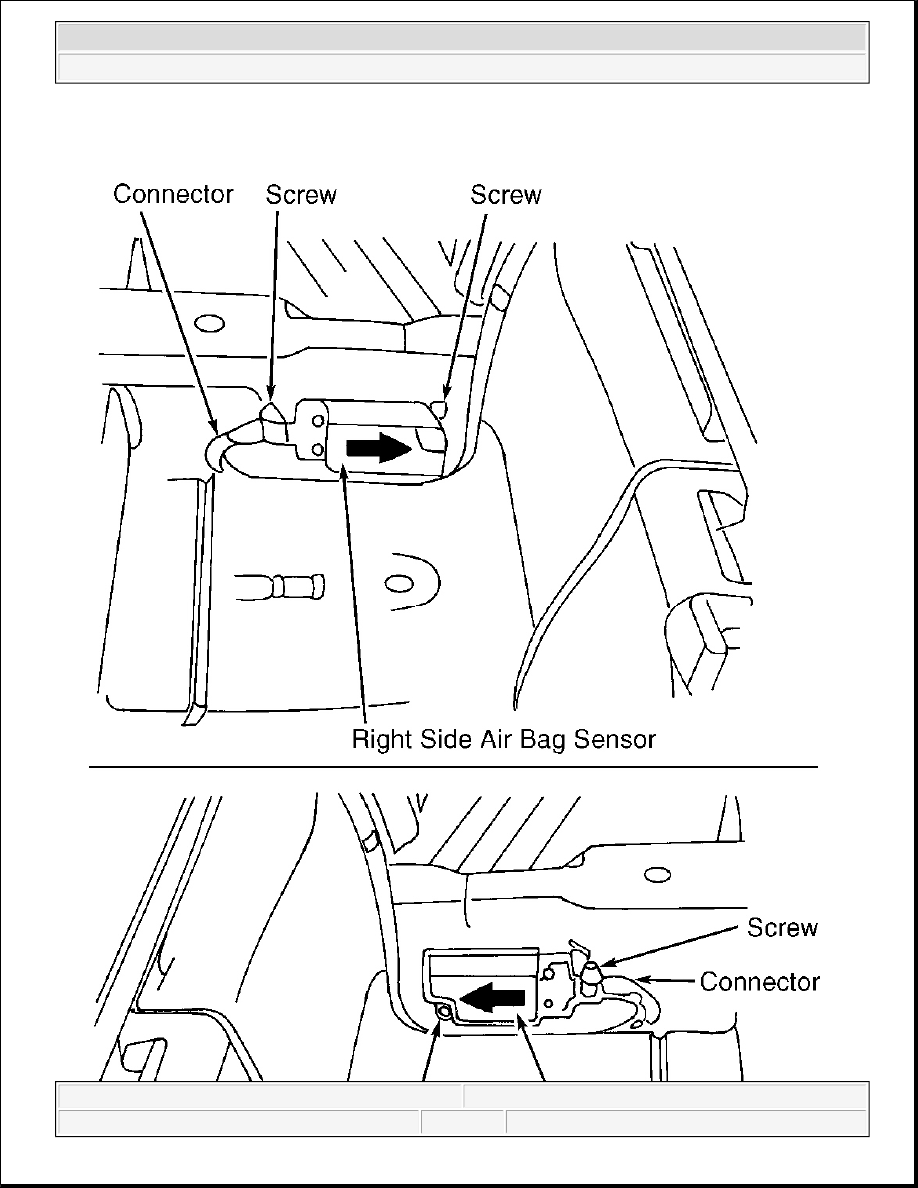

Fig. 3: Removing Side Air Bag Sensor (2000 E Class Shown; Others Are Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

OCCUPIED SEAT RECOGNITION SENSOR

Removal & Installation

1. Before proceeding, See AIR BAG SAFETY PRECAUTIONS . Disable air bag system. See

DISABLING & ACTIVATING AIR BAG SYSTEM .

2. Remove cover on front seat cushion. Remove ignition key. Unclip connection for occupied seat

recognition sensor on seat connector block. Remove electrical connection lead from seat and pull upward
out of rubberized fiber matting. See Fig. 4 .

3. To install, lay out occupied seat recognition sensor uniformly on rubberized fiber matting. Fabric side

should point upward. Do not kink occupied seat sensor. Reverse removal procedure. Perform system
operation check to ensure system is functioning properly. See SYSTEM OPERATION CHECK



2001 Mercedes-Benz ML320

2000-01 ACCESSORIES/SAFETY EQUIPMENT Mercedes-Benz - Air Bag Restraint Systems



me



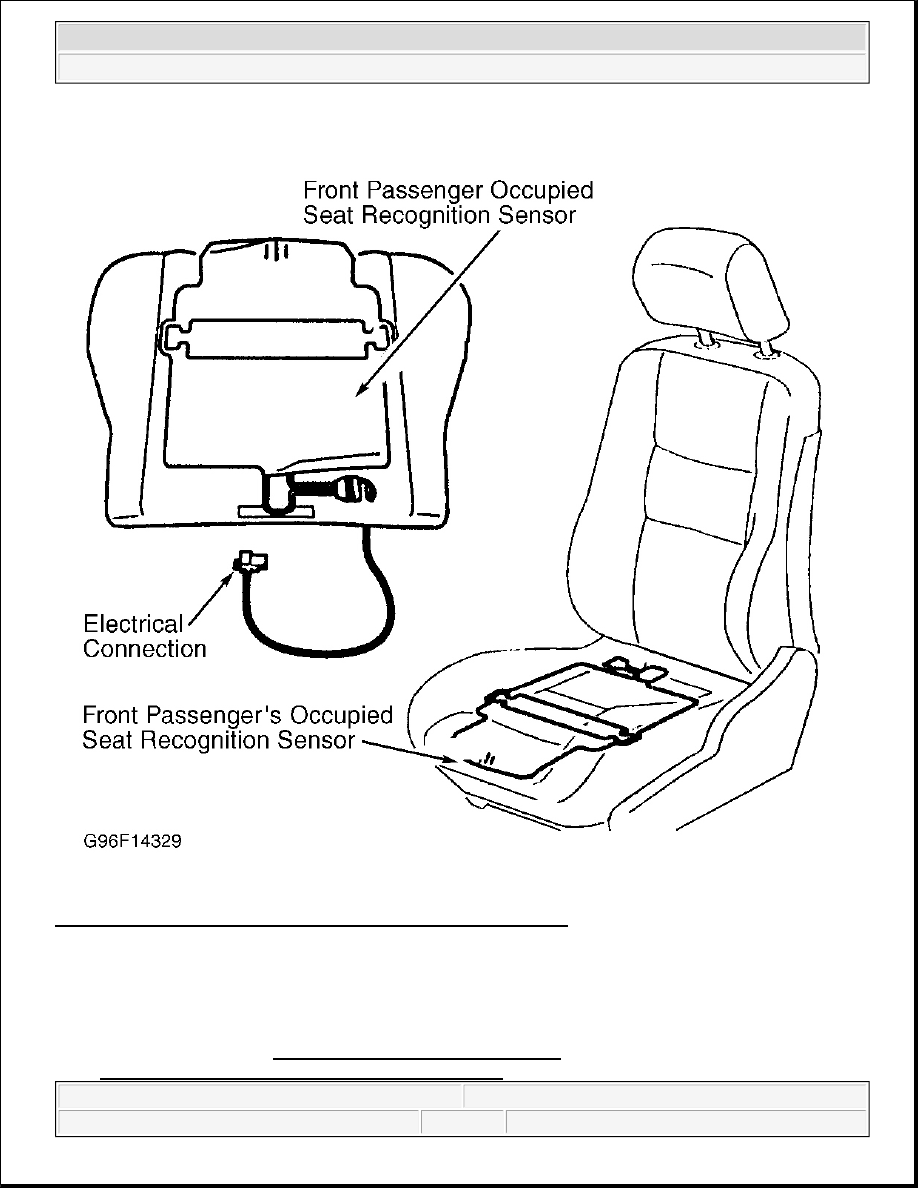

Fig. 4: Removing Occupied Seat Recognition Sensor (2000 Models)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

PASSENGER-SIDE AIR BAG MODULE

Removal & Installation (C Class)

1. Before proceeding, See AIR BAG SAFETY PRECAUTIONS . Disable air bag system. See

DISABLING & ACTIVATING AIR BAG SYSTEM . Remove ignition key. Remove instrument panel.



2001 Mercedes-Benz ML320

2000-01 ACCESSORIES/SAFETY EQUIPMENT Mercedes-Benz - Air Bag Restraint Systems



me
